双层叠装式多工位冲切加工工装模具

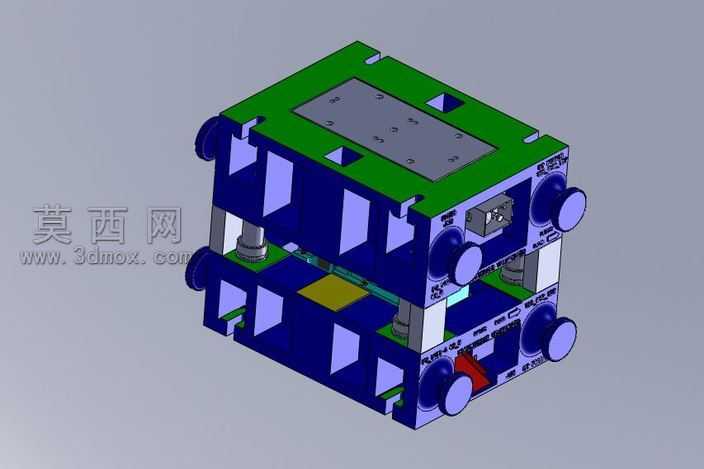

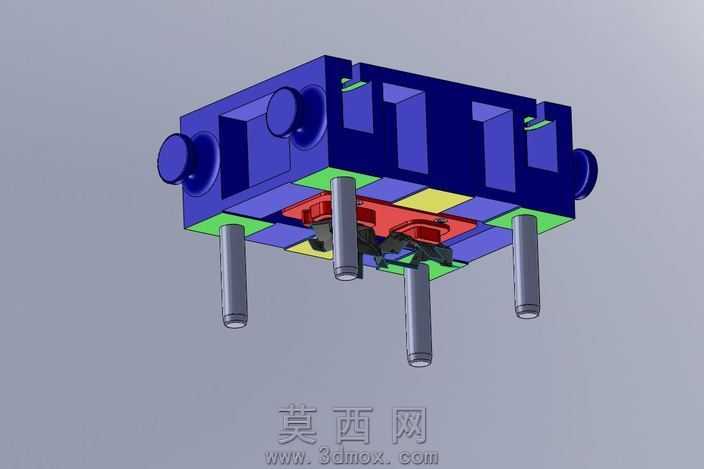

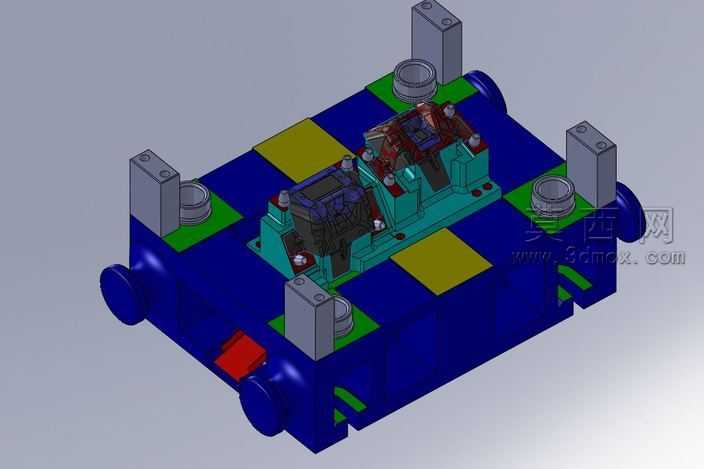

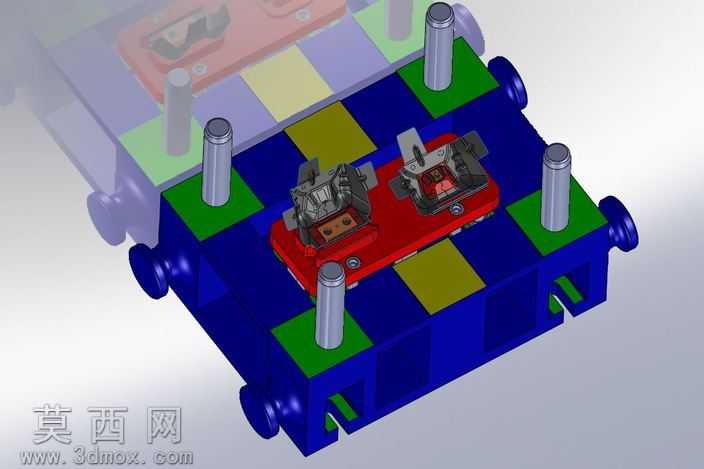

该模型为双层叠装结构的多工位冲切加工工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构、配合间隙、功能部件都做了精准的尺寸约束，确保模型各部件可实现符合实际生产逻辑的装配关系，无干涉错位问题。模型整体采用上下两层对称叠装的布局形式，主体框架以高强度结构钢材质为设计基准，外观渲染为深蓝色金属质感，还原了工装主体的刚性材质特性；顶部盖板采用绿色工程塑料材质渲染，对应实际生产中采用的耐磨绝缘盖板部件，表面预留的多组定位孔、安装槽都做了细节刻画，还原了实际工装的安装定位结构。模型四周均匀布置的圆形调节旋钮采用亮面金属材质渲染，对应实际工装中的行程调节、锁紧固定部件，旋钮与主体框架的配合处做了轴孔配合的细节处理，还原了部件的装配逻辑。上下两层工装之间通过四根立式导柱实现定位连接，导柱采用镀铬金属材质渲染，表面做了光滑金属质感处理，对应实际工装中的精密导向部件，保证上下模合模过程中的对位精度。每层工装内部都设置了独立的加工工位，包含黄色的定位垫块、红色的冲切刀座、青色的卸料部件等功能结构，不同功能部件采用差异化的材质渲染区分，清晰展现各工位的功能分区。设计过程中充分考虑了多工序同步加工的需求，将两道独立的冲切工序集成在同一套叠装工装上，可在一次装夹定位后完成产品两处细节部位的冲切修整，有效减少产品装夹次数，提升加工精度与生产效率。模型对工装内部的弹性卸料部件、定位挡块、废料导出通道都做了结构还原，完整展现了该类冲切工装从定位装夹、冲切加工到废料排出的全流程结构逻辑，整体结构紧凑，空间利用率高，各功能部件布局合理，符合精密冲切加工工装的设计要求，可作为同类叠装式多工位工装设计的参考案例，帮助设计人员理解双层工装的导向定位、工位布局、部件配合的设计要点。
