多节段可伸缩式杰克螺丝结构三维设计

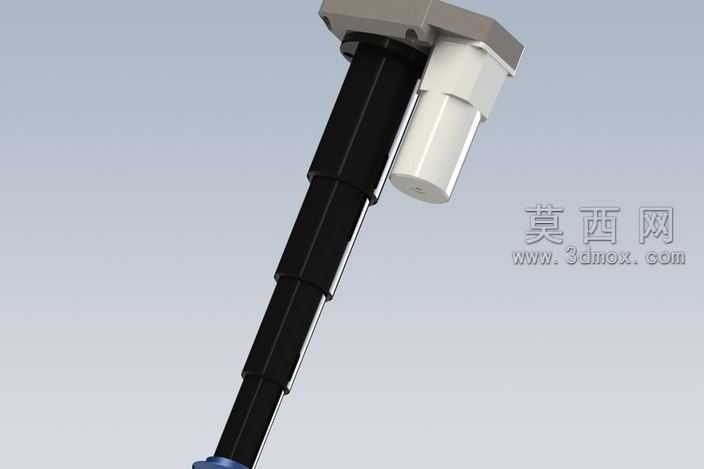

本作品为多节段可伸缩式杰克螺丝的三维建模设计成果，建模阶段采用自顶向下的参数化设计思路，首先确定整体伸缩行程、各节段配合公差、端部连接尺寸等核心参数，在三维建模软件中先搭建整体骨架模型，以骨架的轴线、基准面为定位参照，逐段构建每一节伸缩套筒的实体结构。建模过程中严格遵循机械配合的公差要求，相邻伸缩节段的滑动配合面预留合理的间隙值，既保证伸缩动作的顺畅无卡滞，又避免间隙过大导致的结构晃动、同轴度偏差问题。模型的细节处理上，对每一节套筒的端部限位结构做了精准建模，还原了伸缩到极限位置时的限位卡合结构，防止伸缩过程中出现节段脱开的问题；侧边附属的圆柱部件也按照实际装配关系做了贴合定位，还原部件与主伸缩杆体的连接位置与配合形态。材质与渲染阶段，针对不同部件的实际使用材质做了区分设置：主伸缩杆体的黑色节段采用哑光硬质工程塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的磨砂质感；侧边白色圆柱部件采用亮面工程塑料材质，添加轻微的环境反射效果体现光滑表面的质感；顶部金属连接端采用金属阳极氧化材质，调整金属度、粗糙度参数还原金属部件的哑光金属质感，同时在边角位置添加细微的倒角反光效果，提升模型的真实感。渲染阶段采用柔和的工作室环境光，搭配主辅两个定向光源，主光源从侧上方打亮模型主体结构，凸显各节段的层级轮廓与伸缩结构的阶梯形态，辅光源从侧下方补光，消除模型底部的死黑区域，让整体结构细节清晰呈现。结构设计上，该伸缩螺丝采用多节嵌套的伸缩结构，相比传统固定长度螺丝，可在较大范围内调整整体长度，适配不同安装空间、不同连接距离的使用需求，嵌套式的结构在收缩状态下体积小巧，便于收纳与运输，伸展状态下可达到较长的工作长度，兼顾了收纳便利性与使用长度需求。建模过程中对所有配合面做了干涉检查，逐段验证伸缩动作过程中不存在部件干涉问题，确保模型的结构合理性，可直接用于后续的结构验证、装配演示、产品宣传渲染等场景，完整还原了该款杰克伸缩螺丝的结构特点与外观形态。
