重型网格结构运输承载拖车承载板

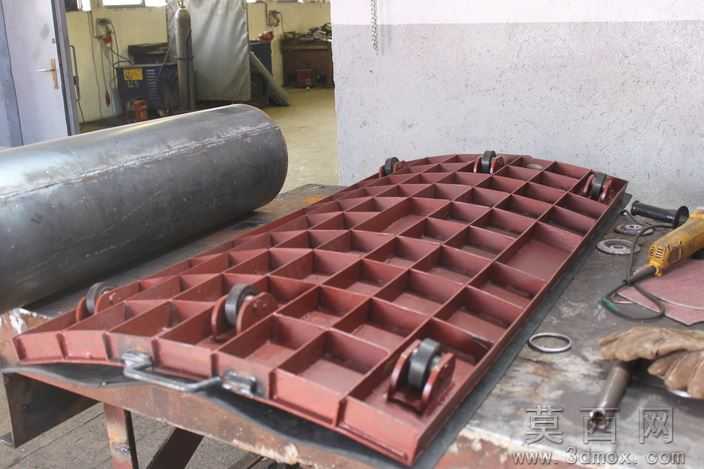

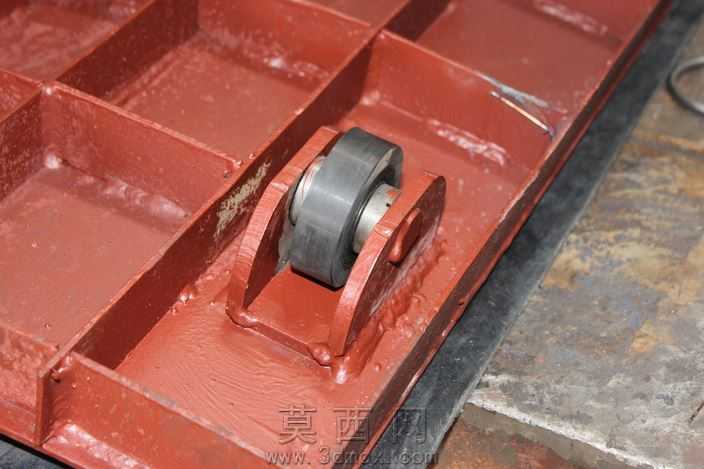

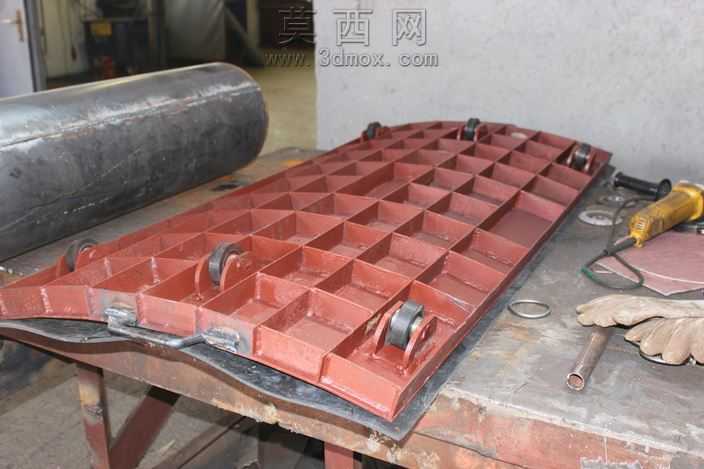

本模型为重型运输场景使用的拖车承载板结构，建模阶段首先基于重载运输的载荷需求确定整体尺寸，采用等比例参数化建模方式搭建基础框架，先绘制承载面板的外轮廓草图，通过拉伸生成基础板体，再依据网格加强的结构设计思路，在板体背面绘制纵横交错的筋条草图，通过凸台拉伸生成网格状加强筋，筋条与主面板采用合并实体的建模方式保证结构整体性，避免装配误差带来的结构强度计算偏差。滚轮安装座的建模采用单独零件建模后装配的方式，先根据选用的重载滚轮尺寸绘制安装座的折弯轮廓，通过钣金模块生成折弯实体，预留滚轮轴的安装孔位，安装座与主面板的焊接位置添加焊缝特征，还原真实焊接工艺的结构细节。材质设置阶段，主承载板与筋条、安装座均采用热轧钢板材质，在渲染材质中调整金属粗糙度参数，模拟钢材表面经过防锈涂装后的红漆质感，滚轮部分采用橡胶与钢材组合材质，橡胶部分调整哑光粗糙度参数，金属轮轴部分设置金属反光属性，还原真实部件的材质差异。结构设计上采用网格状加强筋布局，在降低整体自重的同时保证单位面积的承载能力，避免实心板带来的重量冗余，滚轮组件均匀分布在板体底部边缘位置，保证承载时的受力均匀，减少局部应力集中，板体边缘设置吊装与牵引连接位，适配拖车的牵引连接需求。建模过程中对所有安装孔位、焊接位置均做了公差预留设计，保证模型可直接对接生产加工的工艺要求，渲染阶段采用车间工作台场景，添加手套、加工工具等环境元素，还原部件加工完成后的真实状态，通过光影调整突出网格筋条的结构层次，清晰展示加强结构的布局逻辑，整体模型完整还原了重载拖车承载板的结构细节、材质特征与设计逻辑，可用于运输工装的结构验证、生产加工参考以及相关运输设备的配套设计使用。
