多辐条乘用车驱动轮总成三维设计

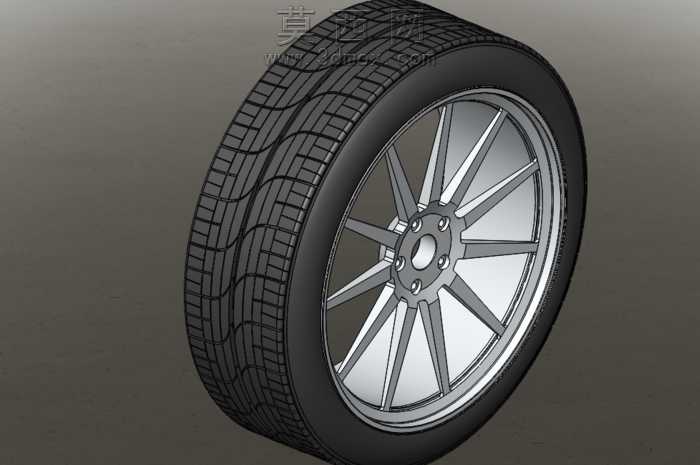

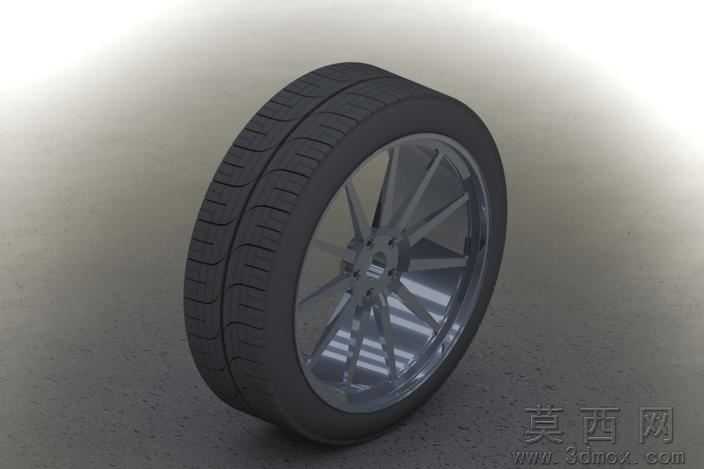

本作品为乘用车驱动轮总成三维建模成果，建模过程依托三维参数化设计逻辑完成，整体采用自底向上的装配建模思路，先拆分轮胎、轮毂主体、轮辐、安装法兰、紧固螺栓孔位等独立零部件逐一构建，再通过同轴、面重合等标准装配约束完成整体组合，确保各部件装配关系符合实车装配逻辑，无干涉错位问题。轮胎部分建模重点还原民用乘用轮胎的胎面结构，通过草图绘制多组纵向排水沟槽、横向细碎花纹块的轮廓路径，采用扫描、阵列特征完成胎面花纹的批量生成，胎侧部分通过曲面放样还原自然的圆弧过渡形态，同时预留了胎壁标识区域的结构基准，材质设置上区分胎面耐磨橡胶与胎侧柔质橡胶的质感差异，通过调整粗糙度、凹凸贴图参数还原橡胶材质的哑光磨砂质感，胎面花纹块的边缘做了微小倒角处理，避免渲染时出现锐利生硬的视觉效果。轮毂部分采用多辐条放射式设计，首先绘制轮毂中心安装座的基准草图，定位中心轴孔、螺栓安装孔的位置与尺寸，通过拉伸切除完成安装位的结构构建；轮辐部分采用单根辐条草图放样后圆周阵列的方式完成，每根辐条做了变截面处理，从中心安装座向轮辋方向逐渐收窄并带有轻微的内凹曲面，既还原了改装轮毂的流线型视觉效果，也通过等壁厚结构设置保证模型的结构合理性；轮辋部分通过旋转凸台生成基础筒体，再通过切除特征完成轮缘、胎圈座的标准结构，确保与轮胎的装配贴合度符合实际配合要求。轮毂材质设置采用金属铝合金质感，调整反射率、高光参数还原抛光铝合金的亮面金属效果，辐条边缘做了细微的倒角处理，模拟真实轮毂的加工工艺细节。整体渲染阶段采用三点布光方案，主光源从侧上方打亮轮毂金属面形成自然高光，辅助光源补全轮胎暗部细节，背景采用中性灰色调突出轮组本身的结构质感，同时通过环境贴图模拟真实环境反射，让金属轮毂的反射效果更自然真实。建模过程中所有尺寸均参考民用17寸乘用车驱动轮的通用参数设置，各部件壁厚、安装孔位间距、轮胎断面宽度、扁平比等参数均符合行业通用规范，既保证了模型的视觉还原度，也具备结构参考价值，可用于汽车结构教学、轮组改装方案展示、整车装配配套调用等场景。
