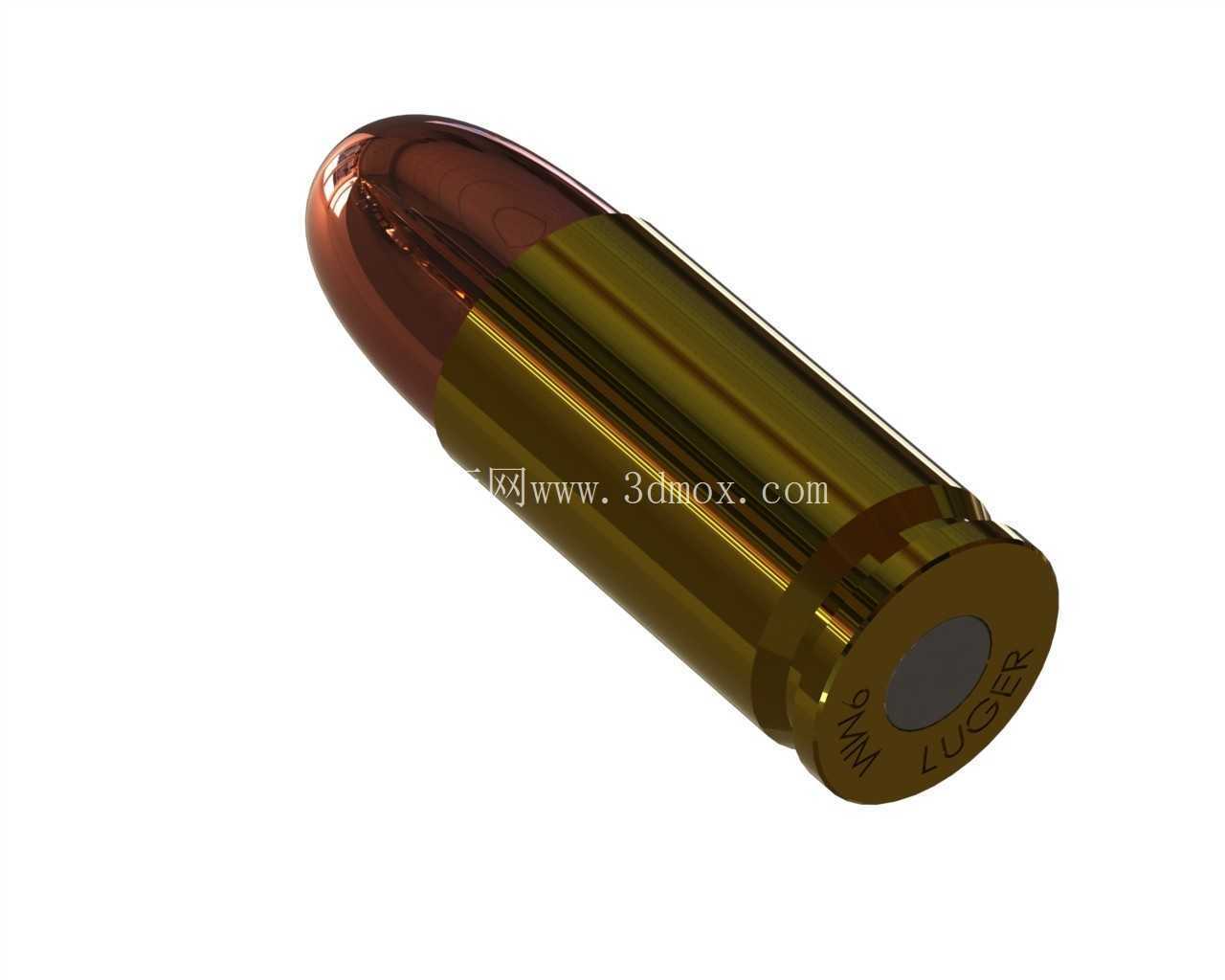

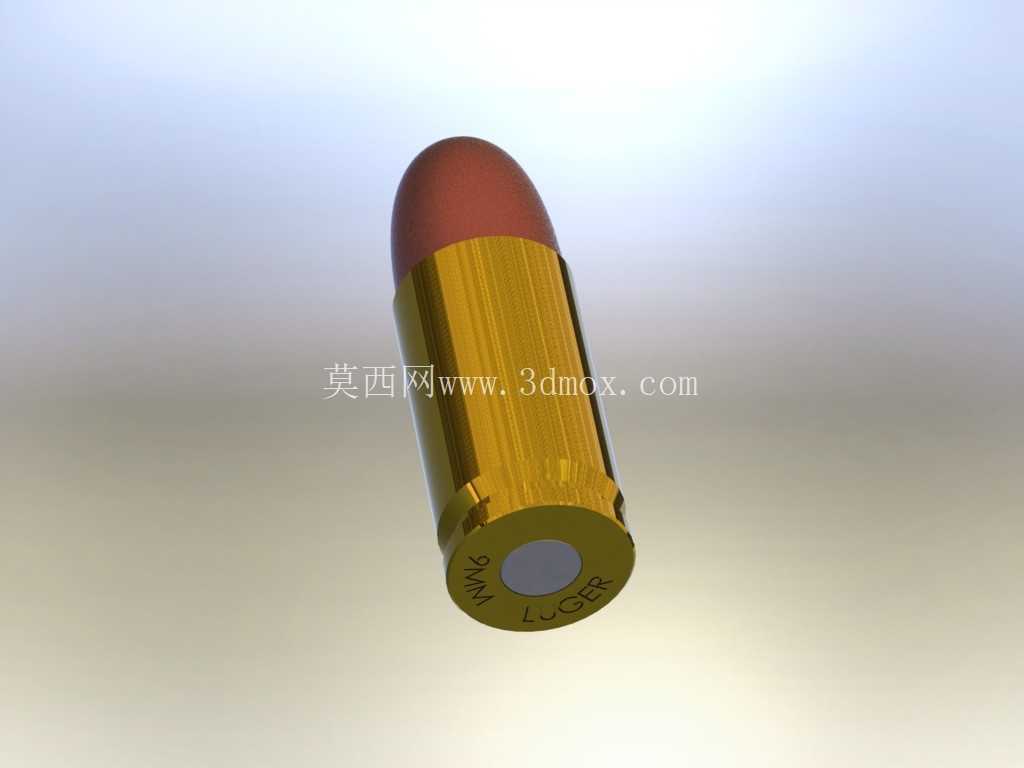

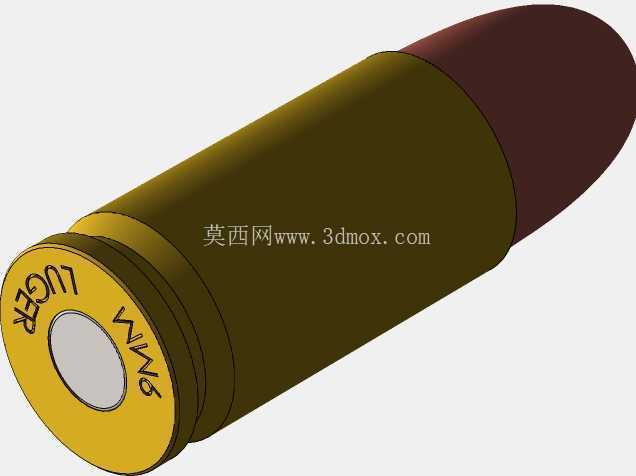

9毫米鲁格手枪弹结构三维建模

　　本次建模的9毫米鲁格手枪弹，是当前全球军警领域应用范围最广的手枪配用弹药，适配绝大多数9毫米口径半自动手枪、冲锋枪，在日常执法勤务、个人防卫、轻武器训练、战术场景模拟等领域都有极高的出镜率，也是轻武器结构设计、弹药性能仿真、战术训练教具开发环节中最常涉及的标准件类建模对象。从结构设计逻辑来看，整弹采用经典的中心发火式定装弹结构，建模时完全还原实弹的各部件装配关系：弹头部分为卵形钝头设计，外部覆铜钢被甲完全包裹内部铅芯结构，这种外形设计是经过上百年弹道优化确定的，既能够保证在供弹过程中顺畅沿坡膛进入线膛部位，避免弹头入膛时出现卡滞、偏斜，也能在有效射程内维持足够的飞行稳定性，同时钝头结构在击中软质目标时可以快速释放动能，避免过度穿透带来的附带损伤。

　　弹壳部分采用直筒无凸缘设计，材质为黄铜合金，建模时还原了弹壳口部的收卷结构、壳体表面的拔模斜度、底部的底缘卡槽以及底火安装室的完整结构，直筒弹壳的设计能够大幅提升半自动武器供弹可靠性，无凸缘结构让弹匣内弹药堆叠时不会出现底缘互相勾挂的故障，适配双排双进、双排单进等多种弹匣供弹结构，弹壳内部的装药室容积也完全按照实弹尺寸还原，能够为内弹道仿真计算提供准确的腔体容积参数。底火部分采用伯丹式底火结构，建模时还原了底火壳、击发药、火台以及传火孔的对应位置，传火孔对称分布在火台两侧，能够保证击发后火焰快速均匀引燃弹壳内的发射药，避免出现点火不一致导致的初速偏差问题。从尺寸与安装边界来看，整弹全长严格控制在19.15毫米，弹壳最大直径9.96毫米，弹头直径9.02毫米，底缘直径9.98毫米，这些尺寸参数完全适配9毫米鲁格口径弹膛的设计公差，弹壳肩部的锥度、口部的收口量都按照实弹的装配公差进行建模，既能够保证弹头与弹壳的压装过盈量满足拔弹力要求，也能保证进弹过程中弹头可以顺利被导弹规推入弹膛，不会出现弹头变形、弹壳口部开裂等装配问题。

　　在建模过程中，针对不同部件的材质特性做了结构细节区分：弹头被甲的厚度、铅芯的填充轮廓、弹壳底部的冲压标识凹槽、底火周围的铆压痕迹都做了1:1还原，弹壳表面的拉拔纹理、弹头与弹壳结合处的紧口压痕也都做了细节刻画，这些细节不仅是为了外观还原，更能够为后续的有限元分析提供真实的结构特征——比如在做供弹过程动力学仿真时，弹壳表面的细微锥度、弹头的弧形轮廓都会直接影响供弹轨迹的计算结果，在做内弹道仿真时，弹壳的壁厚变化、底火传火孔的尺寸都会直接影响膛压曲线的仿真精度。

　　从实际应用场景来看，这个模型既可以用于轻武器设计环节的供弹机构匹配验证，也可以用于战术训练场景的虚拟仿真内容开发，还可以作为教具用于弹药结构认知教学，相比简化的子弹模型，完整还原各部件装配关系、尺寸公差的模型，能够在结构干涉检查、运动仿真、渲染出图等环节直接使用，不需要二次修改结构细节。建模时各部件都做了独立的实体拆分，弹头、弹壳、底火、发射药填充区域都为独立实体，方便后续根据不同的仿真需求赋予对应的材料属性，比如弹壳黄铜的塑性变形参数、弹头铅芯的形变参数、发射药的燃烧参数都可以单独赋值，满足不同场景的使用需求。
