管式卡丁车承载底盘结构设计

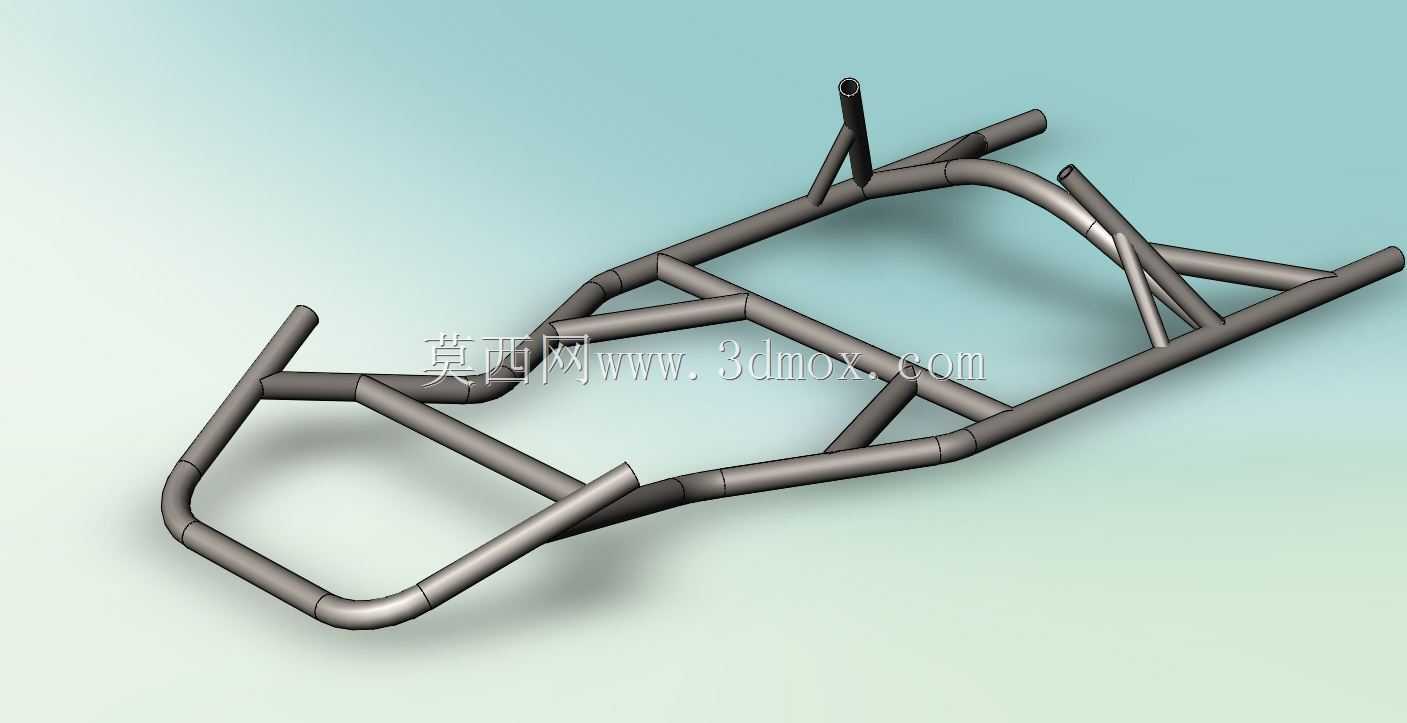

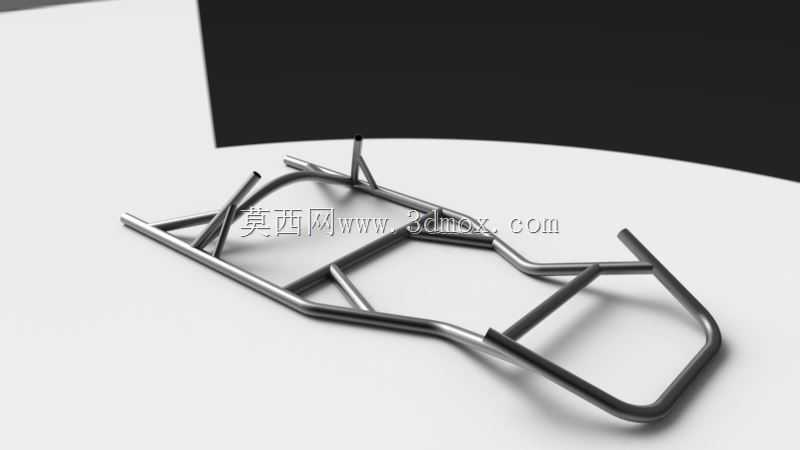

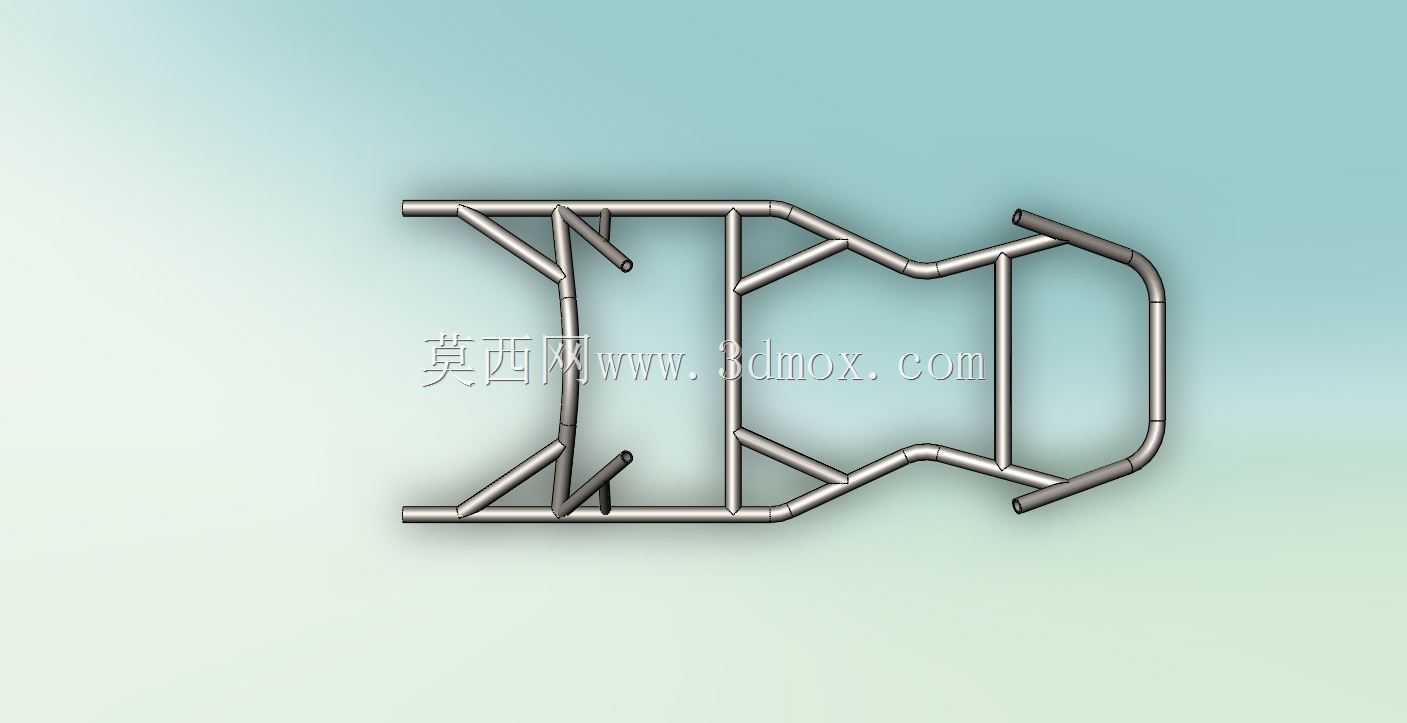

该管式卡丁车底盘作为整车的核心承载基体，主要应用于场地休闲卡丁车、小型竞技卡丁车以及青少年实训教学用车的装配场景，承担着连接行走系统、转向系统、动力单元与驾乘位的核心作用，所有车载部件的安装定位都需要依托该底盘的预设点位完成，是卡丁车整车性能的核心决定部件。从结构设计逻辑来看，该底盘采用冷拔无缝钢管弯折后焊接成型的空间桁架结构，没有采用冲压钣金拼接的方案，核心是利用管材的截面力学特性，在控制整体重量的前提下获得足够的抗扭、抗弯刚度——场地卡丁车在过弯时会持续承受单侧轮组传递的交变侧向载荷，赛道边缘的颠簸路面也会给底盘带来不规则的冲击载荷，桁架结构的多根斜向支撑管可以将单点受力快速分散到整个框架上，避免局部应力集中导致的焊缝开裂或者管材变形。从安装边界来看，底盘前段预留了转向机安装位与前悬摆臂的铰接点位，孔位同轴度公差控制在0.1mm以内，保证转向动作无卡滞；中段的平整框架区域为电池组或者小型内燃机提供安装平面，预留的安装孔位适配主流的168F汽油机以及48V轮毂电机的安装尺寸，驾乘位的钢管轮廓可以直接适配通用型卡丁车座椅的固定卡扣，不需要额外做转接支架；后段的对称安装位用于固定后桥轴承座与制动卡钳支架，两侧的延伸管可以直接安装后防撞缓冲块，不需要额外焊接附属支架。在实际使用场景中，这类管式底盘的维护成本远低于钣金一体式底盘，当某段管材因碰撞出现变形时，只需要切割更换对应管段即可，不需要整体更换底盘框架，非常适合商用场地卡丁车高频使用、易出现剐蹭碰撞的运营场景。设计过程中对管材的弯折半径做了统一规范，所有弯管处的圆弧半径均为管径的3倍，避免弯折处出现管壁褶皱导致的强度下降，所有焊缝均采用满焊工艺，焊后做应力释放处理，减少长期使用后的焊接变形量。底盘的整体宽度控制在1200mm以内，轴距适配1000-1100mm的常规小型卡丁车尺寸，既可以满足室内场馆的狭窄赛道通行需求，也能保证高速过弯时的侧向稳定性，不会出现轮距过窄导致的侧翻风险。框架上预留的多个线束固定卡扣点位，可以将动力线束、制动油管规整固定在管材内侧，避免行驶过程中线束被飞石剐蹭或者被运动部件干涉，提升整车的使用可靠性。
