塑料注塑成型模具结构三维设计

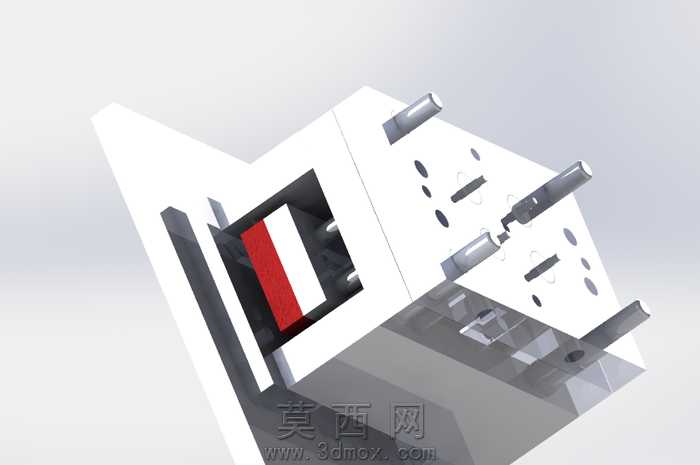

车间里试模常碰到的飞边、粘模、成型件缺胶问题，追根溯源大半是模具结构设计阶段没把装配公差和动作逻辑捋顺，这套塑料注塑模具的三维模型，完全是照着量产落地的实操标准搭建的，没有花架子。你看模架上的导柱导套配合位，建模时特意留了0.02mm的单边滑动间隙，没按理想化的零间隙做，真要零间隙加工，装配时稍微有点同轴度偏差就会卡模，量产时反复开合模用不了几千次就会磨出拉伤痕，到时候修模都要拆整套模架，耽误交期。型腔部分的红色成型区域，是对应塑料件的外观面，建模时特意把分型面选在了塑料件的棱边位置，没设在平整外观面上，不然合模时哪怕有一丝错位，都会在产品外观上留下难看的分型线印，后续抛光都救不回来。侧面的几个斜导柱孔位，角度严格卡着15度做，既保证抽芯行程够把倒扣完全脱开，又不会因为角度太大导致斜导柱受力弯折，之前见过不少新手做斜导柱贪角度大省空间，试模时打了不到百模就断在滑块里，拆滑块拆到满头汗。顶出机构的排布也藏着细节，顶针位置全避开了产品的薄筋位和卡扣结构，全落在厚壁和加强筋的交汇处，顶出时不会把产品顶白顶穿，顶针的沉头孔深度也留了0.05mm的余量，加工时就算沉头钻深了一点，也不会出现顶针高出分型面压伤型腔的问题。冷却水路的走向是跟着型腔轮廓走的，没走省事的直通孔，离型腔壁的距离全程保持在15mm左右，水路间距也控制在20mm，这样注塑时冷却均匀，不会出现产品一边冷透了另一边还没定型，导致收缩变形翘曲的问题。这套模型拿来做注塑模具设计实训特别合适，每个结构都对应着实际生产里踩过的坑，不是那种只看着好看没法落地的花架子，对着模型捋一遍结构，比死啃半个月教材都管用，能直接明白每个尺寸公差背后的生产逻辑，不会犯纸上谈兵的低级错误。
