自行车轮对位调校工装结构设计

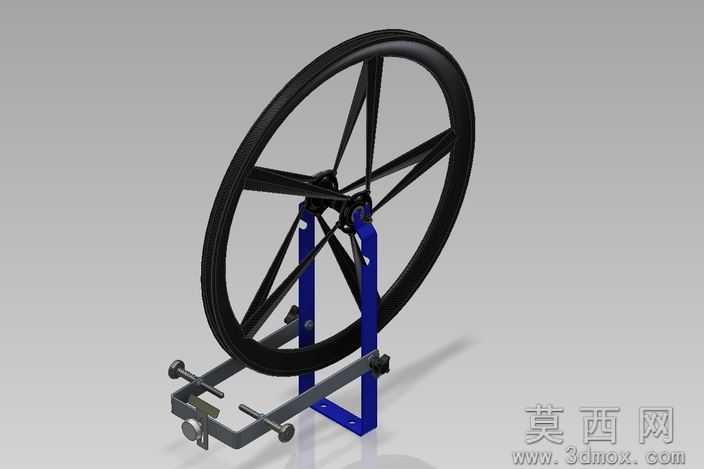

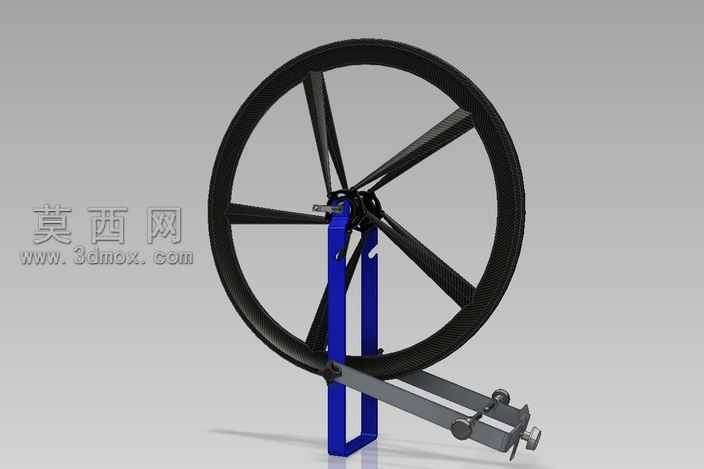

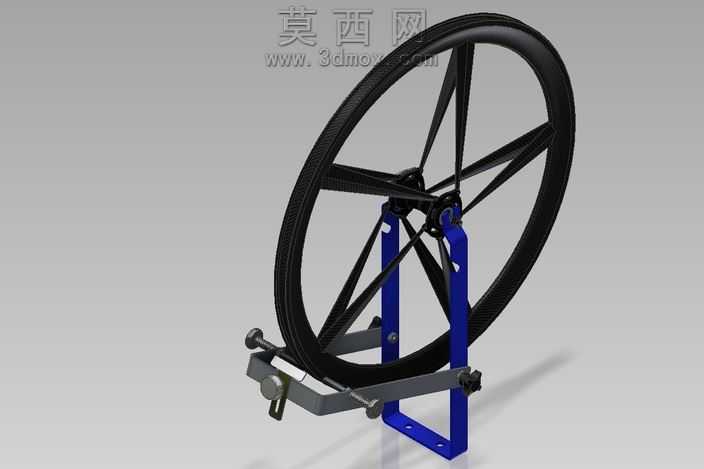

本作品为自行车轮组对位调校工装的三维设计成果，建模阶段采用参数化设计逻辑完成全结构搭建，首先对工装的核心功能需求进行拆解：需要实现不同规格自行车轮的稳定装夹、对位基准校准、调校操作的便捷性，因此整体结构分为立式支撑主体、轮组夹持定位模块、调节锁紧机构三个核心部分。建模过程中优先完成基准面搭建，以立式蓝色支撑臂的安装平面为核心基准，依次构建底部承托框架、轮轴定位卡槽、侧向调节顶杆结构，所有装配部位均预留合理的公差间隙，保证实际生产装配后各活动部件可顺畅运作。材质渲染阶段针对不同部件的实际使用材质进行区分设置：立式支撑臂采用喷涂金属材质，还原钢制支架的哑光蓝色漆面质感，表面添加细微的颗粒质感模拟真实喷涂工艺的肌理；底部框架与调节螺杆采用镀锌钢材材质，呈现银灰色金属的轻微反光特性，锁紧旋钮部位设置防滑纹理的橡胶材质，还原操作部位的防滑触感；被装夹的自行车轮部分，轮胎设置黑色橡胶的哑光粗糙质感，轮圈采用碳纤维材质的半哑光黑纹理，辐条设置细金属杆的高反光质感，整体渲染光影采用柔和的工作室布光，清晰呈现各部件的结构衔接关系，同时突出不同材质的视觉差异。结构设计上充分考虑适配性，可支持12、16、20、24、26、28、700等多种常见规格的自行车轮对位调校，轮轴定位部位设置可调节滑槽，可根据不同轮径的轴长调整夹持宽度，侧向调节顶杆带有刻度标识，可辅助判断轮圈的偏摆幅度，底部承托结构设置可翻转的压块，可在调校过程中固定轮组位置避免晃动。设计思路围绕自行车维修场景的实际使用需求展开，摒弃传统校轮台的复杂笨重结构，采用轻量化的立式框架设计，在保证结构刚性满足调校受力需求的前提下，尽可能缩小工装的整体体积，既适合专业车店的日常维修使用，也可满足骑行爱好者的家用调校需求，所有受力部位均做了加厚处理，调节部件的操作位置均设置在便于手部施力的区域，避免调校过程中出现操作干涉，整体结构无冗余设计，每个部件都承担对应的功能作用，装配逻辑简单清晰，可直接用于后续的加工生产参考。
