脚踏式物料搬运小车结构设计方案

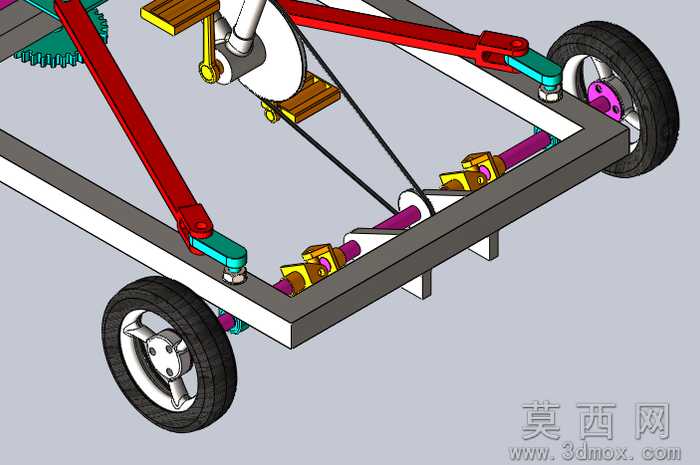

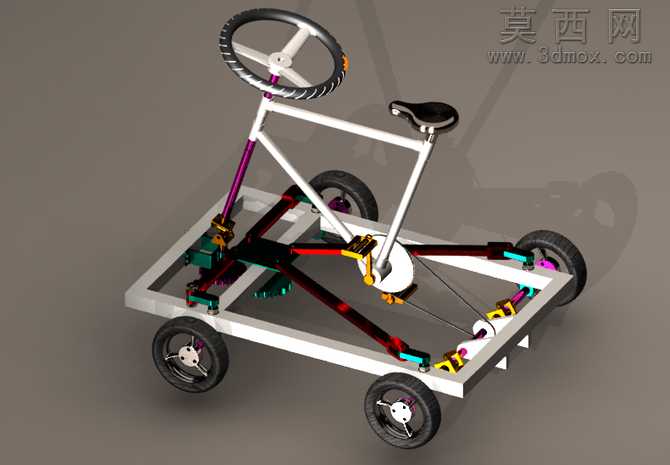

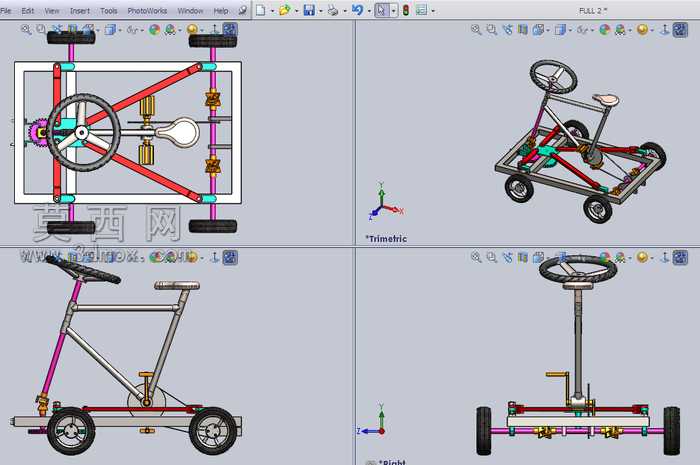

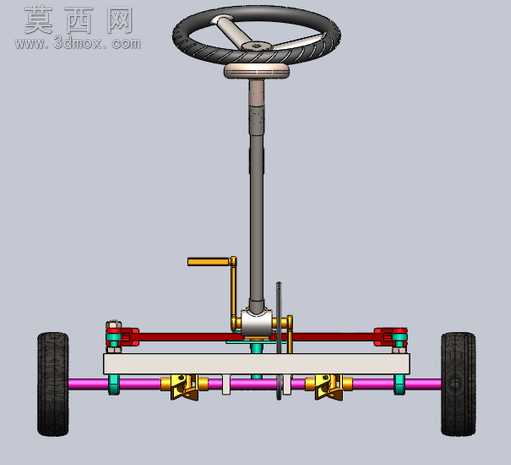

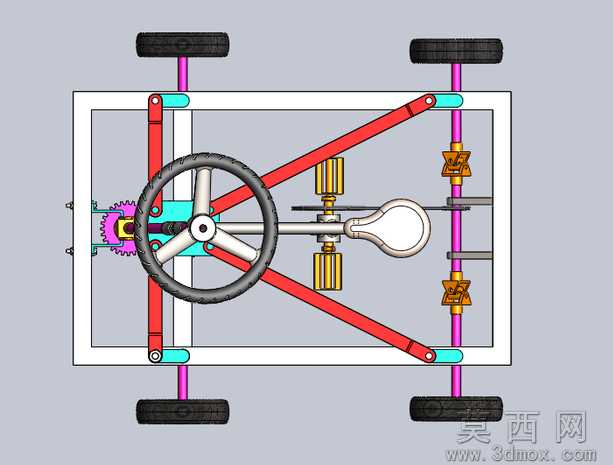

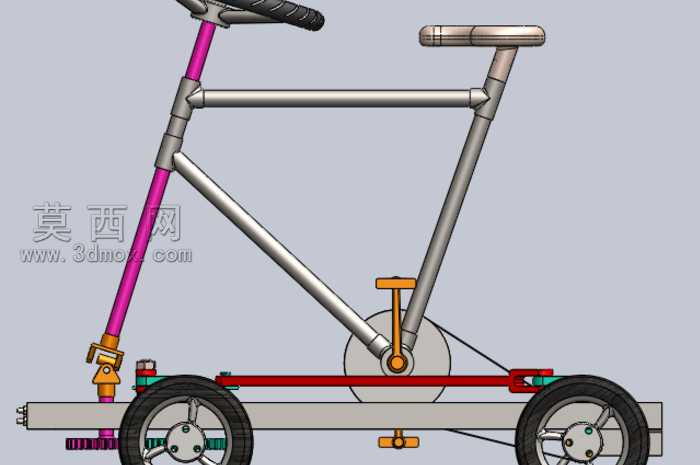

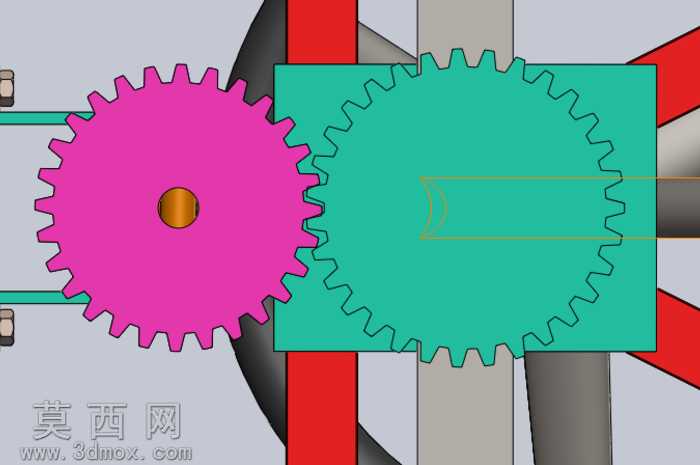

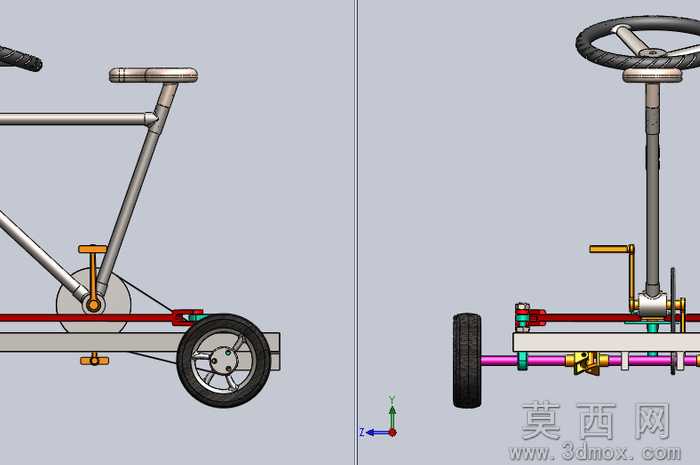

本作品为脚踏式物料搬运小车的三维结构设计方案，采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工的公差标准进行尺寸约束，整体装配体经过干涉检查验证，各运动部件之间无碰撞、无冗余约束，可完整模拟脚踏驱动下的行走传动过程。模型在材质渲染阶段针对不同部件做了区分设置：车架主体的金属管材采用哑光银灰色金属材质，还原普通碳钢管材的磨砂质感；前叉部位采用亮面玫红色烤漆材质，模拟工业设备常用的警示色涂装效果；承载平台采用银灰色金属板材材质，车轮轮胎采用黑色哑光橡胶材质，轮辐、脚踏曲柄、传动带等部件分别对应设置了金属、橡胶、工程塑料等不同的材质属性，渲染后整体视觉层次分明，各部件的功能属性可通过外观直接区分。结构设计上，作品采用自行车式的脚踏驱动结构作为动力输入单元，将传统自行车的后轮驱动结构改造为双后轮同步驱动，脚踏曲柄通过带传动结构将动力传递至后轮轴，无需额外动力源即可实现人力驱动行走；前部设置有可调节高度的支撑定位结构，可在装卸物料时对整车进行固定，避免溜车；中部水平布置的承载平台为平板式结构，可放置箱装、袋装等多种形态的物料，平台下方设置有加强筋结构提升承载能力，避免重载下出现板材变形。设计思路上，该作品针对小型厂区、车间内部短距离物料搬运的需求，摒弃了传统手推车需要手动推拉的操作模式，采用脚踏驱动的方式让操作人员可以坐姿操作，降低长时间搬运作业的劳动强度，同时整体结构采用模块化设计，车架、驱动单元、承载平台、行走轮组均可单独拆分，便于后续的加工制造与维护更换，虽然当前版本尚未完成全部细节优化，但核心的传动与承载结构已经完成验证，后续可进一步增加转向机构、制动机构、物料固定夹具等附属结构，完善整体的实用功能。
