立式框架式补偿调整工业设备结构

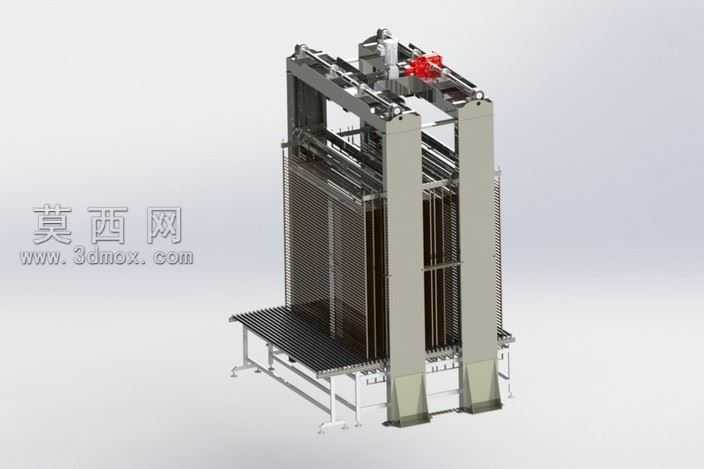

本作品为立式框架结构的补偿调整类工业设备三维模型，建模阶段采用自底向上的装配设计思路，先完成底部输送平台、两侧立式支撑立柱、顶部驱动调整模组、中部承载栅格组件等独立零件的参数化建模，再通过同轴、重合、平行等标准装配约束完成整体组装，全程保证各部件间的配合间隙符合工业设备实际设计公差要求。渲染阶段采用工业产品常用的哑光金属材质搭配局部亮面工程塑料材质，底部机架赋予银灰色磨砂金属质感，两侧长立柱采用浅米灰色哑光漆面材质，顶部驱动组件的传动部分赋予深灰色金属材质，局部调整执行部件采用醒目的红色高亮材质区分，既还原了工业设备真实的材质表现，也通过色彩区分突出核心功能部件位置。模型结构设计上，底部为带支撑脚的辊筒式输送工作台，可实现物料的水平输送承接；两侧对称布置的双立柱作为主要承载结构，内部集成导向轨道，保证中部承载架升降调整过程的运行稳定性；中部为密集栅格结构的承载工位，可适配多组片状物料的同步承载定位；顶部横梁位置布置驱动与补偿调整机构，可根据物料位置偏差完成自动补偿对位，整体结构布局对称合理，受力路径清晰，各部件的连接方式均参考实际工业设备的安装工艺设计，预留了标准紧固件的安装位置，可直接用于设备方案展示、结构验证、教学演示等场景。建模过程中对非核心的微小紧固件做了适度简化，在保证整体结构完整性的同时控制了模型面数，兼顾了展示效果与文件运行流畅度，所有结构特征均可编辑，方便后续根据实际工况需求调整尺寸参数与部件配置。
