汽车车门内扶手门柄挡板结构设计

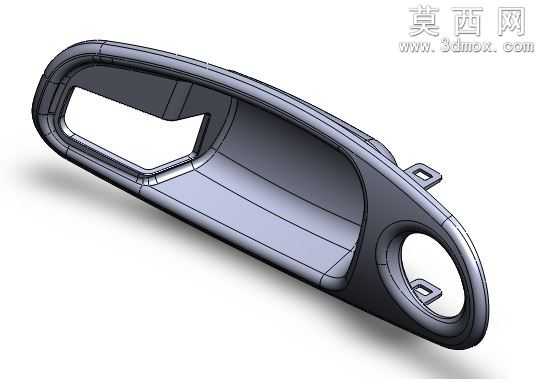

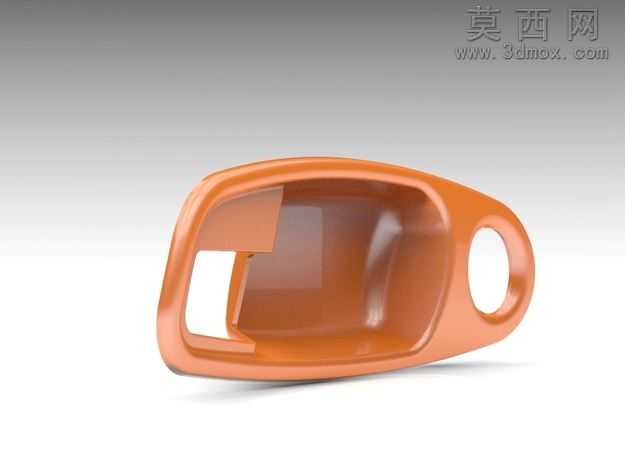

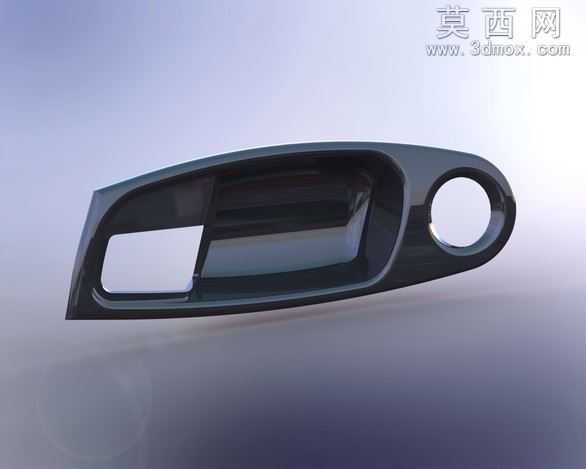

本作品为汽车车门内侧的门柄挡板三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程遵循汽车内饰注塑件的设计规范，兼顾外观曲面流畅度与安装结构的实用性。建模初期先通过草绘勾勒产品的整体外轮廓，精准定位扶手握持区域的曲面弧度与开关安装孔位的相对位置，针对产品的长条形异形轮廓，采用多段样条曲线拟合外边界，保证曲面过渡无尖锐棱角，符合汽车内饰件的人机工程要求，握持区域的内凹曲面经过曲率连续检查，避免出现曲面褶皱、曲率突变的问题，保障后续注塑成型时的熔体流动顺畅。结构设计上，产品主体为薄壁壳体结构，壁厚均匀控制在2.5mm，符合ABS注塑材料的成型壁厚要求，避免出现缩痕、填充不足的成型缺陷；在产品两端设置带安装孔的定位凸耳，凸耳位置做了加厚处理并添加加强筋连接至主体侧壁，提升安装点位的结构强度，防止安装紧固时出现开裂问题；侧面预留的圆形开关安装孔位做了周圈翻边处理，既提升孔位的结构刚度，也为开关装配提供定位限位结构，保证装配精度。产品表面做了细微的哑光纹理质感模拟，还原汽车内饰件常用的皮纹表面效果，渲染阶段采用柔和的工作室光源，多角度展示产品的曲面光影变化与结构细节，清晰呈现内凹握持区、安装凸耳、开关孔位的相对位置与结构形态。设计过程中同步考虑注塑模具的成型可行性，对产品的所有转角位置做了R0.5-R2mm的圆角过渡，避免应力集中，同时对产品的脱模方向做了统一规划，侧壁的拔模角度设置为1.5°，保证后续模具开模时可以顺利脱模，减少后续模具修改的工作量。整体模型结构完整，参数可编辑，可用于汽车内饰设计方案验证、注塑模具设计参考以及相关结构教学演示使用，模型包含完整的实体特征与装配参考基准，能够直接导入各类三维软件进行后续的结构优化、模流分析或者工程图导出工作。
