29寸山地自行车刚性硬叉结构设计

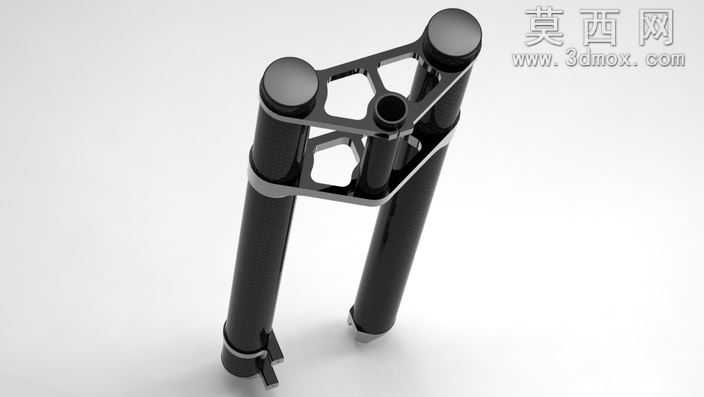

本作品为适配29寸轮径山地自行车的刚性硬叉三维建模成果，建模阶段围绕硬叉的实际使用场景展开结构规划，首先确定硬叉的核心安装基准尺寸，包含舵管与车架头管适配的标准口径、叉脚与花鼓匹配的开档间距、叉肩与舵管的衔接角度，确保整体几何参数符合29寸山地车的轮组安装与骑行几何需求。建模过程中采用参数化设计思路，对叉体的支撑腿、叉肩、舵管、叉脚等独立结构进行分步构建：叉肩部分采用镂空式结构设计，在保证结构连接强度的前提下，通过对称分布的镂空槽削减非受力区域的材料冗余，同时优化叉肩处的应力传导路径，避免骑行受力时出现应力集中问题；两根叉腿采用等径圆柱主体搭配底部收窄过渡的造型，在叉腿与叉肩衔接处设计环形加强筋结构，强化竖向承重与侧向受力时的结构稳定性，叉腿底部的叉脚位置预留花鼓安装卡槽与碟刹安装座的对应接口，保证后续配件装配的适配性。材质与渲染阶段，针对碳铝复合的材质特性做区分处理：舵管与叉腿主体采用哑光黑色碳纤维材质表现，还原碳纤维材质的细腻哑光质感与高强度轻量化属性，叉肩、叉脚等金属连接部件采用亮面铝合金金属材质，通过金属材质的高光反射与碳纤维的哑光质感形成视觉对比，清晰区分不同材质部件的结构边界。渲染环节采用影棚级柔光布光，主光源从斜上方45度投射，勾勒出叉体的圆柱轮廓与镂空结构的光影层次，辅助光源补亮叉体底部的暗部区域，避免叉脚等细节结构出现死黑，背景采用纯净浅灰色调，突出硬叉本身的结构线条与材质表现。设计过程中充分考虑刚性硬叉的使用特性，摒弃避震结构的冗余设计，最大化保证力传导的直接性，适配山地车爬坡、冲刺等对发力刚性有要求的骑行场景，同时对所有衔接位置做圆角过渡处理，既避免尖锐边角带来的应力集中问题，也优化了整体外观的流畅度，模型完整还原了硬叉的所有装配接口与结构细节，可用于产品结构验证、外观展示以及相关骑行配件的适配设计参考。
