自行车齿盘光盘集线器结构设计

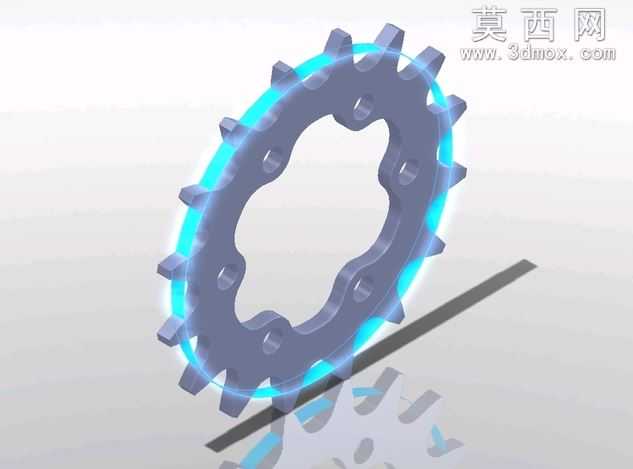

本作品为自行车传动系统配套的齿盘光盘集线器三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制齿盘的基准草图，依据自行车链轮的标准齿形参数，通过拉伸、切除、阵列等基础特征完成齿形轮廓的实体生成，每一个轮齿的齿距、齿高、齿顶圆角都严格匹配骑行传动的啮合要求，保证与链条配合时的传动顺滑度。针对集线器的安装定位结构，设计了多组均匀分布的安装孔位，孔位的位置度、孔径公差都通过草图几何约束完成精准控制，确保齿盘能够稳定固定在自行车中轴位置，避免骑行过程中出现偏摆、松动的问题。在结构设计上，齿盘主体采用环形镂空的轻量化设计思路，在保证整体结构强度、满足传动受力要求的前提下，尽可能去除非受力区域的多余材料，降低零件自身重量，适配骑行场景下的轻量化需求。渲染阶段为模型赋予了哑光金属材质模拟铝合金齿盘的真实质感，金属表面添加了细微的磨砂纹理还原实际零件的加工表面效果，同时在齿盘边缘添加了半透明的发光特效，直观展示零件旋转工作时的动态视觉效果，场景中搭配了柔和的环境光与定向投影，清晰呈现齿盘的轮廓层次与结构细节。设计过程中重点考量了齿盘与集线器的集成适配性，将传动齿结构与集线整合功能结合，既保留传统自行车链轮的动力传输作用，又能够规整梳理骑行车辆的走线，避免线路干涉传动部件，提升整车装配的整洁度与使用可靠性。每一处结构过渡位置都添加了合理的圆角特征，避免应力集中问题，提升零件的抗疲劳强度，适配自行车长期户外骑行的复杂受力工况，整体模型的特征树逻辑清晰，参数可编辑调整，能够直接用于后续的工程图导出、加工模拟或者装配验证。
