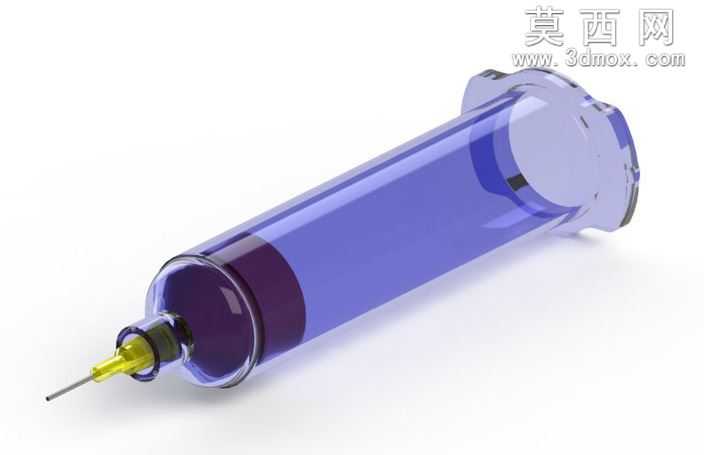

30毫升高精度胶粘剂注射器三维设计

本作品为适配配药机器人系统的30毫升胶粘剂注射器三维建模成果，建模过程严格遵循TW20精度标准，围绕工业点胶、药剂精准输送的实际使用需求展开结构设计。建模阶段以真实注射器的功能结构为核心参照，首先完成整体轮廓的参数化搭建：针对针筒主体，采用回转体建模逻辑构建透明储液腔结构，精准还原筒身的壁厚参数、端部法兰的握持卡位结构，以及靠近针头端的锥度衔接区域，确保各部位尺寸公差控制在高精度要求范围内，满足自动化设备的夹取、定位适配需求。针对针头衔接组件，分别构建黄色鲁尔接头结构与金属针头的装配关系，还原接头的锁紧卡扣细节、针头的细长针管形态，确保接头与针筒锥面的配合间隙符合实际装配逻辑，无结构干涉问题。材质与渲染阶段，针对不同部件的物理属性分别设置材质参数：针筒主体采用半透明深蓝色工程塑料材质，调整材质的透光率、折射度与表面粗糙度参数，还原医用级塑料筒体的通透质感与轻微的表面反光效果，能够直观呈现内部储液腔的空间形态；鲁尔接头采用亮黄色硬质塑料材质，提升色彩辨识度的同时还原工业塑料件的哑光质感；金属针头设置不锈钢金属材质参数，调整金属反射率与细微磨砂质感，还原金属针头的冷硬金属光泽。结构设计层面充分考虑自动化配药场景的使用需求，筒身端部的法兰结构做了加厚与边角圆弧处理，适配机器人夹爪的夹持受力需求，避免夹取过程中出现筒体变形；锥面衔接部位做了密封贴合面的结构优化，确保装配后能够承受一定的推送压力，避免胶粘剂渗漏；筒身内壁做了光滑面的结构处理，适配活塞推送时的低摩擦需求，保障药剂推送的顺畅度与剂量精准度。整体建模过程严格校验各部件的装配关系，所有衔接部位的配合公差均符合精密配件的设计要求，渲染阶段采用柔和的影棚布光方案，通过多角度光源凸显筒体的透明质感与各部件的结构细节，最终呈现的模型既具备精准的结构参数可用于生产参考、自动化设备调试，也具备良好的视觉展示效果，能够直观展现高精度胶粘剂注射器的结构特点与功能属性。
