窄节距双列直插式电子元器件集成组件

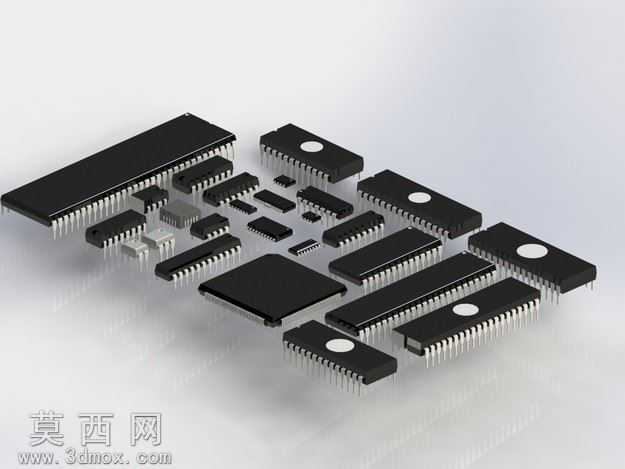

本作品为窄节距双列直插式电子元器件集成组件的三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，首先针对不同规格的双列直插元件进行结构拆解，梳理出塑封本体、金属引脚、定位标记三类核心结构要素，对不同尺寸规格的元件分别建立参数化模板，通过调整塑封体长、宽、厚参数，引脚数量、引脚间距、引脚伸出长度参数，快速生成全系列不同规格的直插元件模型，保证同系列元件结构逻辑统一，尺寸精度符合工控领域电子元器件的实际生产规范。材质渲染阶段针对不同部件匹配对应材质属性，塑封本体采用哑光黑色硬质塑料材质，调整表面粗糙度参数模拟真实环氧塑封料的微磨砂质感，避免过度反光造成的失真；金属引脚采用镀锡金属材质，添加轻微的表面氧化做旧效果，还原工业级电子元件引脚的真实金属光泽与细微使用痕迹；元件表面的圆形定位标记采用哑光白色涂层材质，与黑色塑封本体形成清晰的视觉区分，还原实物的定位标识特征。结构设计上严格遵循窄节距双列直插元件的行业标准，引脚排布保持等距双列对称布局，引脚末端做轻微的倒角处理还原真实元件的引脚加工特征，不同规格元件的引脚间距统一符合窄节距设计规范，塑封本体的边角做微小圆弧过渡，避免尖锐直角带来的不真实感，同时还原了不同规格元件的尺寸差异，涵盖了从长条形多引脚大规模集成电路到小型少引脚通用元件的全品类形态。设计思路上以还原工控场景常用直插电子元件的真实形态为核心，建模初期收集了十余款主流DIPIO规格元件的实物尺寸参数，对每一款元件的外形比例、引脚排布、标识位置进行逐一核对，保证模型比例与实物完全一致；装配布局阶段参考工控PLC电路板的元件排布逻辑，将不同规格的元件按照尺寸梯度错落排布，既清晰展示每一款元件的外形特征，也还原了电路板上多元件共存的真实视觉效果；渲染阶段采用柔和的漫反射光源，搭配浅灰色渐变背景，突出元件本身的结构与材质特征，避免多余光影干扰对元件形态的展示，最终模型可用于工控设备结构展示、电路板装配模拟、电子类产品教学演示等多个场景，模型结构规整，参数可编辑，可根据实际需求调整元件规格与排布方式。
