履带式卡车装载破碎设备结构设计

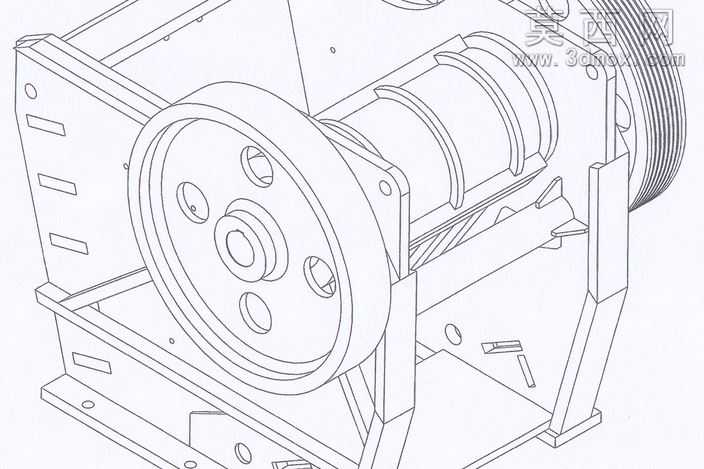

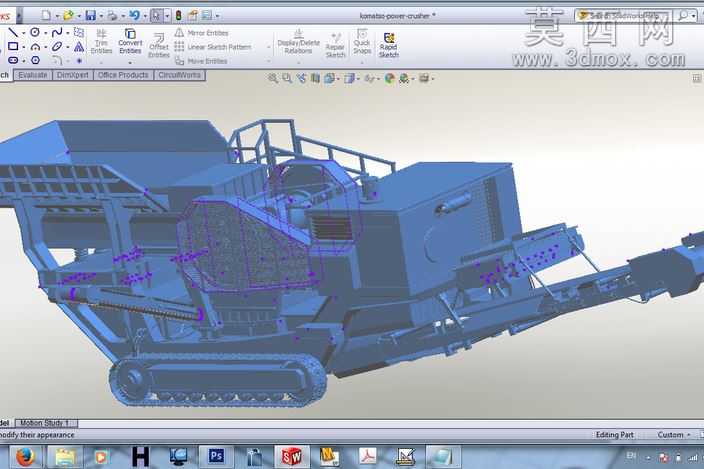

本作品为履带式卡车装载破碎设备的三维结构设计，依托三维建模软件完成全参数化实体搭建，完整还原了设备从受料、破碎到出料输送的全流程结构布局。建模过程中采用自顶向下的设计思路，先完成整体功能模块的分区定位，再逐一细化各零部件的结构细节：首先搭建履带行走底盘的承重框架，匹配履带板、驱动轮、导向轮与支重轮的装配关系，保证底盘承载能力与行走稳定性的结构合理性；其次完成受料斗的腔体结构设计，优化进料口的倾斜角度与挡料边高度，避免装载过程中物料洒落；核心破碎腔部分参照颚式破碎的工作原理，搭建动颚、定颚、偏心轴与传动轮组的装配结构，预留出合理的破碎行程空间，同时标注出各易损件的安装定位位置，方便后续维护更换；动力舱部分整合了动力单元、液压管路与散热结构的布局，保证动力传输路径短捷、散热空间充足；出料输送架采用可折叠式结构设计，建模时预留了铰接转动的配合间隙，匹配液压撑杆的安装点位，可实现输送角度的灵活调整。材质渲染阶段，针对不同部件匹配对应材质属性：履带与破碎腔耐磨件采用高强度耐磨钢材质，调整金属粗糙度与磨损纹理表现厚重的工业质感；机身框架采用工程防锈漆材质，区分不同功能区的漆面色彩；液压管路与线缆采用橡胶与工程塑料材质，还原管线的柔韧质感；透明检视窗部分采用半透明玻璃材质，添加轻微反光效果提升真实感。整体建模过程严格遵循机械设计装配规范，所有配合面均设置合理的装配公差，转动部件预留运动间隙，既保证了结构的可视化呈现效果，也可为实际设备的生产制造、结构优化提供可靠的三维参考依据，清晰展现了车载移动式破碎设备紧凑化、机动化的结构设计特点。
