DIY双轴撕碎破碎设备三维结构设计

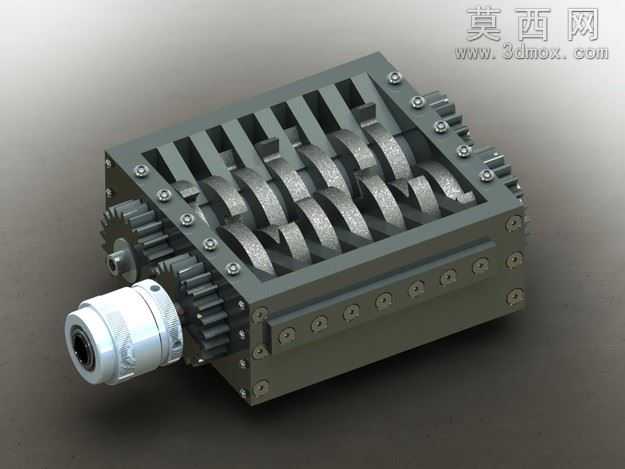

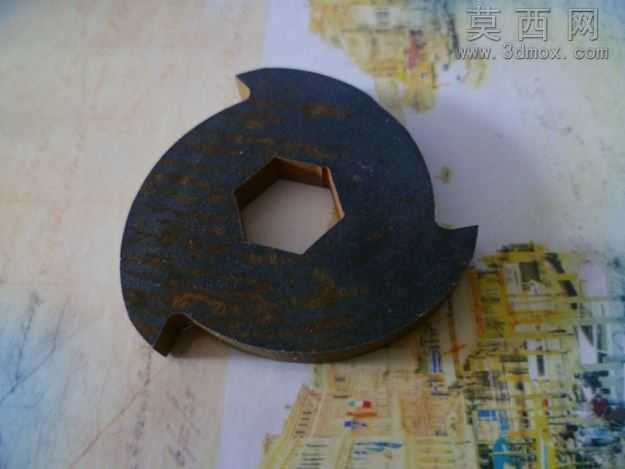

本作品为创作者利用业余时间完成的DIY小型破碎设备三维建模设计，整体采用SolidWorks完成全参数化零件建模与整机装配，通过渲染模块完成最终效果呈现，渲染阶段为不同零件匹配了对应真实材质：机架部分采用发黑处理的合金钢材质，表面做亚光金属质感处理，还原工业设备厚重的金属质感；动刀刀片采用Hardox400耐磨钢材质，渲染时突出刀刃部分的高硬度金属光泽，体现刀片的耐磨切削属性；输入端的扭矩限制联轴器采用工程塑料与金属结合的材质表现，白色塑料端做细腻的哑光质感，金属连接部分做轻微做旧处理，还原零件真实的装配使用质感。结构设计上，设备采用双轴平行布置的破碎结构，两根破碎轴上交错安装多组异形破碎刀片，刀片间通过定距套保证啮合间隙，动力传递路径清晰：驱动电机输出端连接蜗轮蜗杆减速机，减速机输出端通过扭矩限制联轴器与主动破碎轴连接，主动轴通过啮合齿轮将动力传递至从动轴，实现两轴反向转动完成物料撕扯破碎，设备内部有效作业尺寸为265x281mm，机架采用钢板拼接式结构，通过内六角螺栓完成各板件的紧固连接，装配过程中严格校验了齿轮啮合侧隙、刀片啮合间隙，避免运动干涉。设计思路上，创作者最初计划为每根破碎轴单独配置驱动电机，后优化为单电机加减速机加齿轮传动的方案，降低设备成本与控制复杂度；特意配置扭矩限制联轴器作为过载保护结构，当破碎腔内进入硬度超出刀片承载能力的硬质金属时，联轴器会自动断开动力连接，避免电机堵转烧毁、刀片崩裂损坏；同时设计了电子监控系统实时监测轴的转动方向与输出扭矩，当检测到过载卡滞时会自动触发停止指令，保障设备运行安全。创作者在建模过程中同步完成了刀片几何形状的优化，针对碎纸、小型硬质物料的破碎需求调整了刀片的刃口角度与齿形结构，兼顾撕碎效率与刀片使用寿命，后续还计划完成实物制作与性能测试，验证三维设计的实际可行性。
