杆端快装式系统支架锁紧连接结构

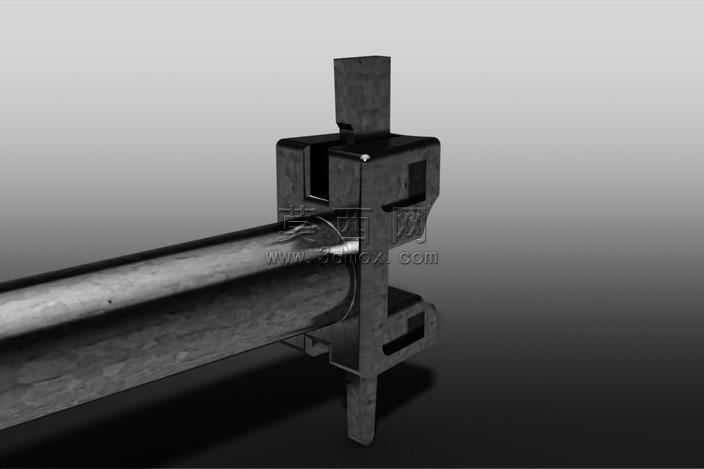

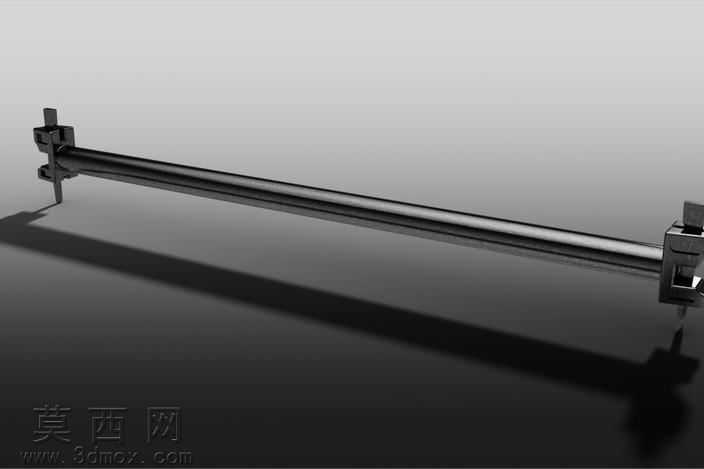

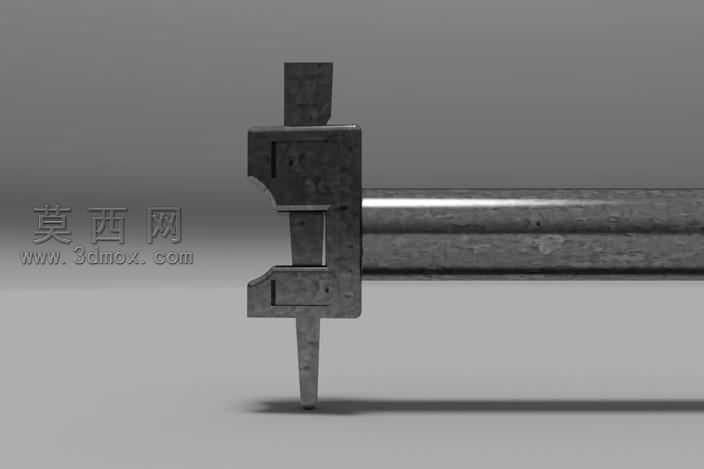

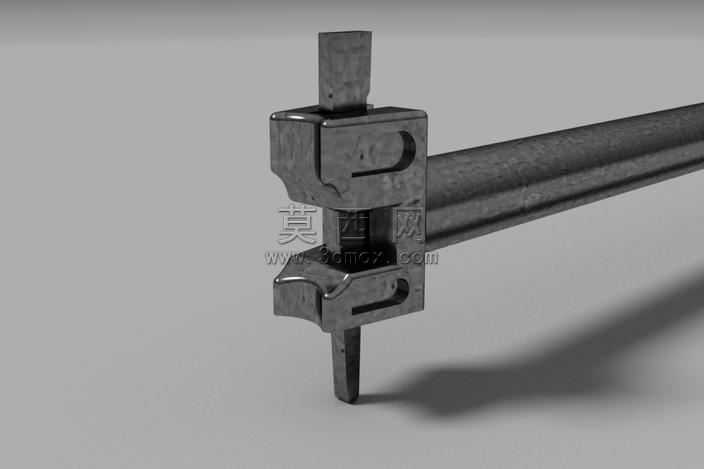

本作品为杆端配套的系统支架锁紧连接结构，采用Autodesk Inventor完成全参数化三维建模，建模过程中对各部件的配合公差进行了严谨设定，确保装配后各活动部件动作顺畅无干涉。模型整体由金属杆身、快装夹座、上下定位插脚、锁紧卡位结构四个核心部分组成，渲染阶段采用哑光金属材质，还原了钢制五金件的磨砂质感，通过三点布光突出结构的棱角与卡位细节，阴影过渡柔和自然，清晰展现各部件的装配关系。结构设计上，夹座采用对称式开槽结构，可直接卡入对应规格的圆杆杆身，无需额外拆卸部件即可完成快速安装，上下伸出的定位插脚可插入配套安装面板的预留孔位实现周向定位，夹座侧面的异形卡位槽可与配套锁件配合实现轴向锁紧，避免支架受载后发生滑移或偏转。设计思路围绕快速拆装、定位可靠的核心需求展开，在保证结构强度的前提下尽可能简化安装步骤，夹座的镂空开槽设计既减轻了整体重量，又为锁紧变形预留了合理余量，插脚的锥度设计可在安装时自动导正孔位，降低对位难度。建模过程中对所有圆角、倒角细节都做了还原，避免锐边应力集中的问题，各部件的壁厚经过合理校核，满足常规工况下的承载要求，装配体中添加了符合实际运动逻辑的约束关系，可直接用于运动仿真验证锁紧动作的流畅性，也可导出工程图用于后续的加工生产参考。
