刹车片校准加工专用设备结构设计

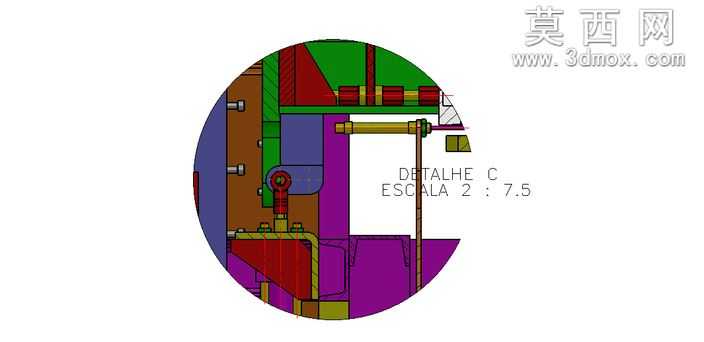

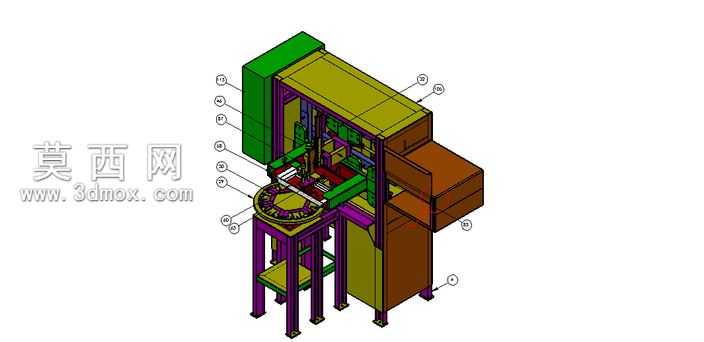

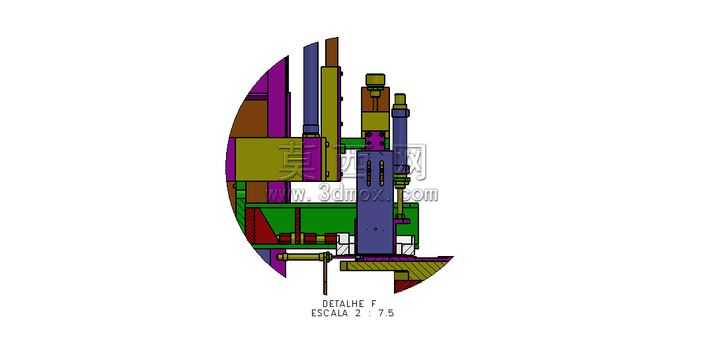

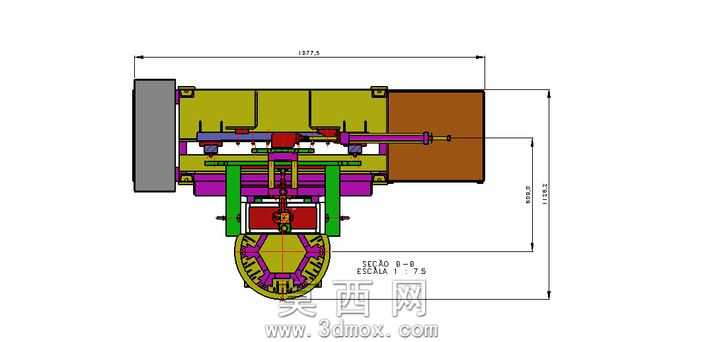

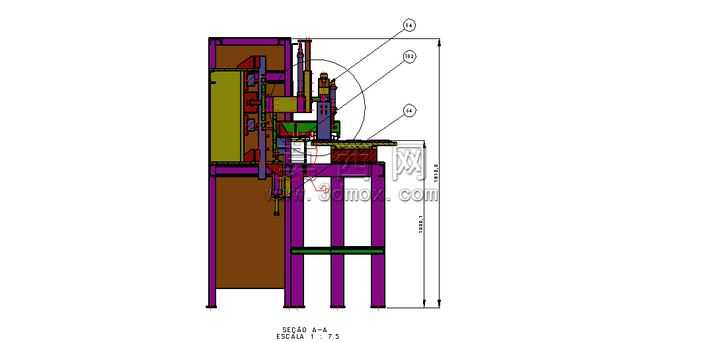

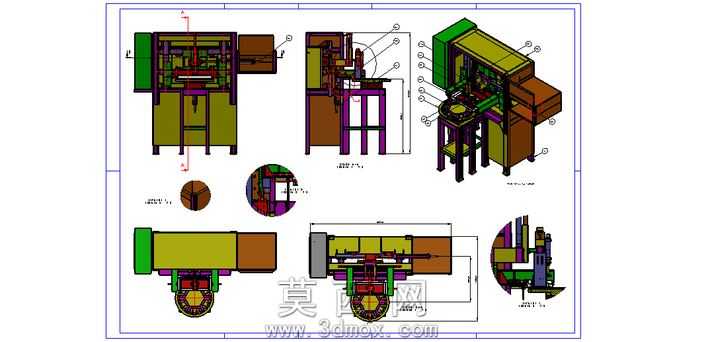

本作品为刹车片校准加工专用设备的三维结构设计，整体采用立式框架式主体布局，通过多视角三维视图完整呈现设备的装配关系与功能模块划分。建模过程中严格遵循机械设计的装配逻辑，对设备的上料定位机构、校准压合组件、工位回转结构、机架支撑部分、防护外罩等模块进行了精细化的参数化建模，所有零件的配合公差、安装位尺寸均按照实际加工装配要求设定，确保各运动部件不存在结构干涉问题。设备主体采用型钢焊接机架作为承载基础，外部设置可拆卸式防护钣金罩壳，既保障设备运行时的操作安全，也便于后期设备维护时快速拆解检修。核心工作区域设置多工位回转工作台，可同步完成刹车片工件的上料定位、摩擦片校准压合、成品检测等多道工序，有效提升加工节拍与生产效率。建模时对校准压合组件的导向结构、压力传导部件做了细节还原，压头部分采用仿形设计，可精准贴合刹车片的弧面轮廓，保证校准过程中受力均匀，避免工件出现压损、偏移等问题。设备侧边设置独立的控制与动力安装腔体，用于布置驱动元件、传动组件与控制线路，整体走线布局清晰合理，各传动部件均设置了对应的防护结构，避免加工过程中产生的粉尘进入传动间隙影响设备运行精度。从设计思路来看，该设备针对刹车片生产过程中摩擦片与钢背校准贴合的工序需求开发，通过模块化的结构设计，可根据不同规格的刹车片产品快速更换对应的定位夹具与压合模具，具备较强的生产适配性，能够满足小批量多规格的刹车片校准加工需求，整体结构紧凑，工位布局符合人工操作的人机工程学要求，可有效降低操作人员的作业强度，提升刹车片校准工序的加工一致性与产品合格率。
