立式家用医疗级制氧设备外观结构设计

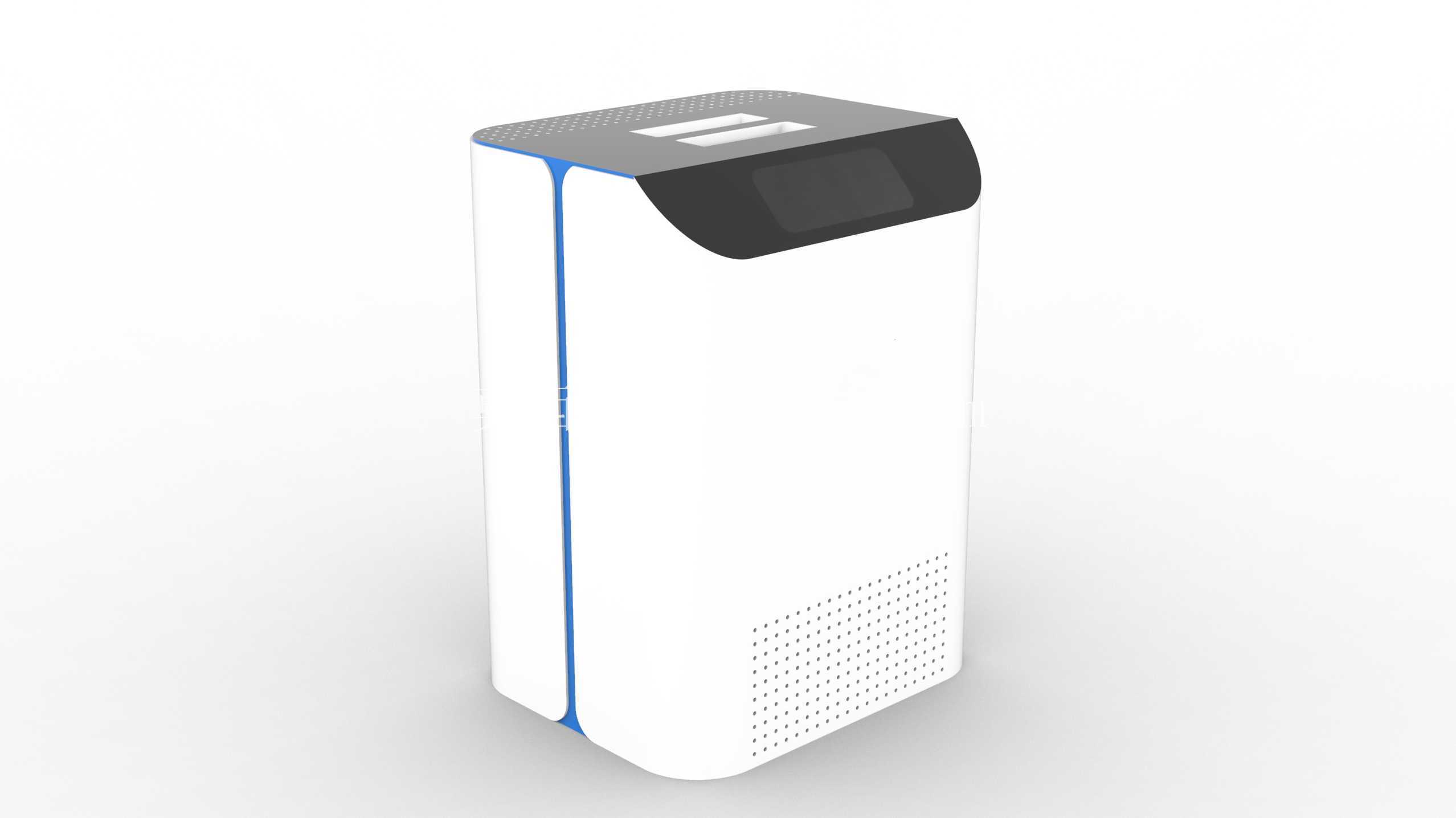

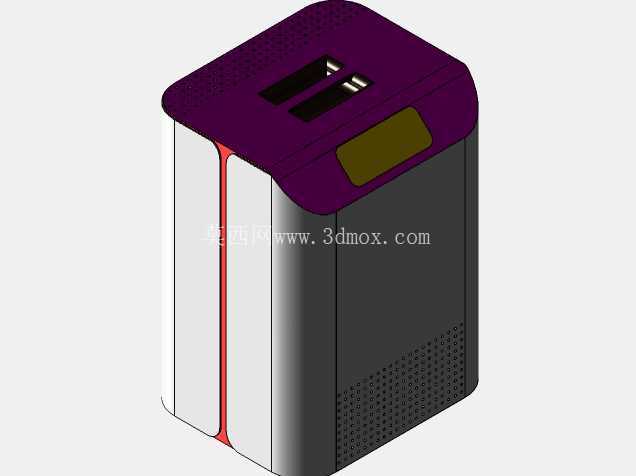

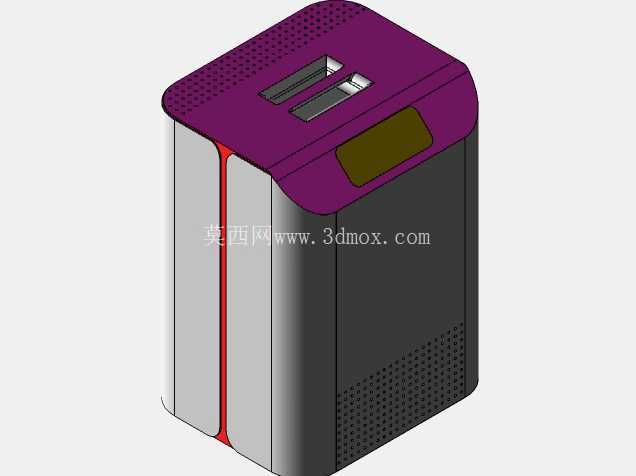

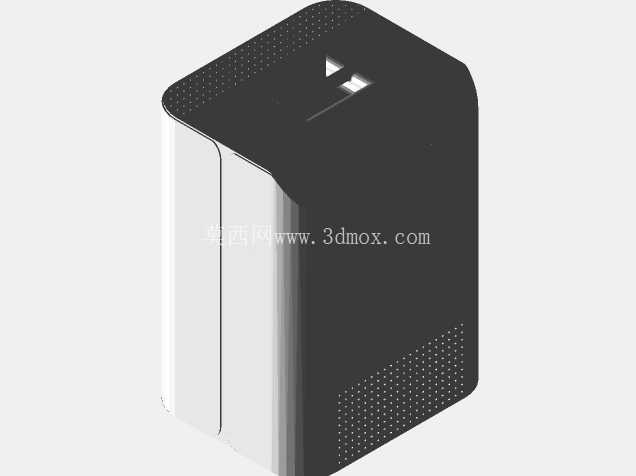

这款立式制氧设备的三维结构设计，首先围绕家用与基层医疗场景的使用需求展开，区别于大型医用中心制氧系统的管路部署模式，该设备采用一体化集成结构，无需外接复杂管路，可直接放置于家庭卧室、社区诊所诊室、养老机构照料间等场景，为存在氧疗需求的慢阻肺患者、术后康复人群、高原旅居人群以及需要长期氧保健的老年群体提供浓度稳定的氧气供给。

从功能特性来看，设备顶部集成了触控操作与出氧接口区域，斜切式的操作面板设计充分考虑了站立或坐姿操作时的视线角度，无需过度俯身或抬手即可完成流量调节、定时设置、运行状态查看等操作，避免了传统立式设备操作面板垂直布置导致的查看反光、操作不便问题。设备正面下半区域布置了整面的通风格栅，采用矩阵式微孔排布，既保证了内部压缩机、分子筛吸附塔等核心发热部件的进风散热需求，又能通过均匀的孔位设计阻挡大颗粒灰尘进入设备内部，同时微孔的孔径经过测算，不会因为开孔过大破坏外观整体性，也不会因为开孔过小导致进风阻力增大、散热效率下降，进而引发设备过热停机、核心部件寿命衰减的问题。

设计思路上，整机采用竖置长方体的基础构型，边角做了大弧度圆角过渡，一方面避免家用场景下尖锐棱角磕碰造成的人员受伤，尤其适配有老人、孩童的使用环境，另一方面圆角结构也能弱化设备的工业感，让设备能够更好融入家居环境，不会像传统医疗设备那样产生冰冷的疏离感。机身侧面的竖向装饰条采用内嵌式设计，既作为外观的视觉分割元素，优化竖置机身的视觉比例，同时也作为前后壳装配的定位结构，减少外壳装配时的错位公差，提升整机的装配精度。设备顶部的隐藏式提手结构与机身顶面一体化设计，不使用时与顶面齐平，不会破坏顶面的平整性，需要移动设备时可抠出提手完成短距离搬运，适配家庭场景下不同房间挪动、基层诊所不同诊室调配的使用需求。

从安装边界与尺寸适配角度来看，整机的底面投影尺寸控制在常规床头柜的承载范围内，放置时不会占用过多桌面或地面空间，机身背部预留了足够的散热间隙与电源线收纳槽，贴墙放置时无需预留过大的后部空间，电源线可根据摆放位置的插座距离调整伸出长度，避免多余线材杂乱缠绕。设备底部设置了四个防滑胶垫，放置在光滑的瓷砖、木质地板表面时不会出现滑动移位，同时胶垫的高度预留了底部进风的间隙，保证设备放置在地毯、桌布等软性表面时也不会堵塞底部进风通道。内部结构的排布上，将重量较大的压缩机组件布置在机身下半区域，降低整机的重心，避免意外触碰时发生倾倒，分子筛吸附塔、气路控制组件沿机身竖向排布，缩短气路连接路径，减少气路压力损失，提升氧气输出的效率，控制电路板布置在远离气路与散热风道的独立仓室内，避免冷凝水、积尘对电路稳定性造成影响，各模块之间采用快拆式的连接结构，后期维护更换滤芯、检修核心部件时无需完全拆解整机，可单独拆卸对应区域的外壳面板完成操作，降低后期维护的难度与成本。
