机械连接构件静力学有限元分析成果

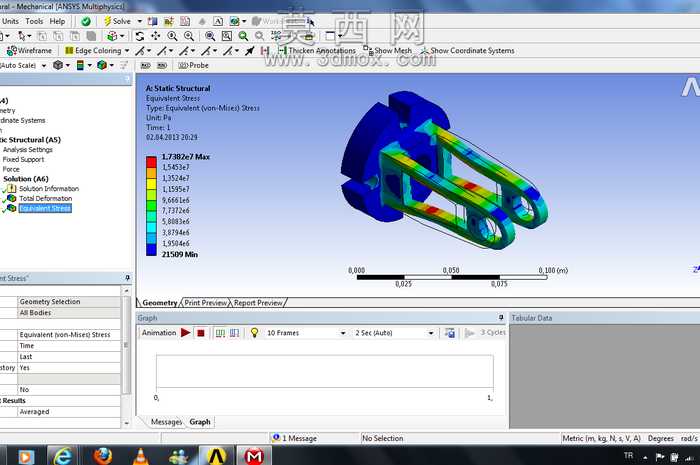

本次针对机械连接类构件开展的静力学有限元分析，依托三维建模完成构件的全尺寸几何还原，建模过程中严格遵循构件实际加工尺寸，对构件上的铰接孔位、加强筋结构、连接端面等关键特征做了精准还原，未做过度简化以保证仿真结果的参考价值。建模完成后对构件进行合理的网格划分，对应力集中风险较高的孔边、筋板交接区域做了网格加密处理，平衡仿真计算精度与运算效率，确保网格质量满足静力学分析的求解要求。材质赋值阶段根据构件实际使用的金属材料属性，准确设置弹性模量、泊松比、屈服强度等核心参数，还原材料在受力状态下的真实力学响应特性。边界条件设置完全匹配构件实际工作工况，对构件的固定铰接端施加全自由度约束，在工作受力端施加对应额定载荷，模拟构件实际作业时的受力状态。求解完成后生成等效应力云图与变形分布结果，通过色彩梯度直观呈现构件不同区域的应力数值分布，从云图结果可以清晰识别构件的高应力区域与低应力区域，其中高应力区域主要集中在筋板与主体框架的交接位置以及铰接孔的边缘位置，最大应力数值远低于材料的屈服强度阈值，构件整体变形量也处于设计允许的公差范围内，验证了当前结构设计具备充足的强度储备与刚度储备。分析过程中还对构件的应力传递路径做了梳理，明确载荷从受力端向固定端传递过程中的分布规律，为后续的结构优化提供数据支撑，可针对性对低应力区域做轻量化减重处理，对高应力集中区域做圆角过渡或局部加厚优化，在保证构件使用可靠性的前提下进一步降低构件整体重量、节约制造成本。整个分析流程完整覆盖建模、前处理、求解、后处理全环节，结果可直接作为构件结构设计校核、工艺优化的参考依据。
