通用车辆制动卡钳三维结构设计

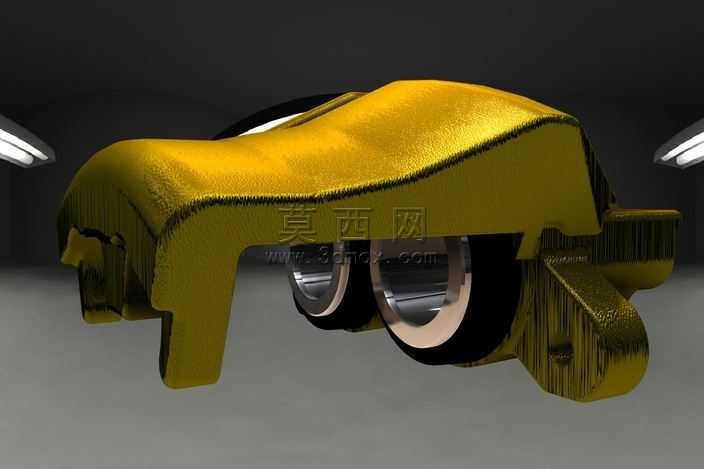

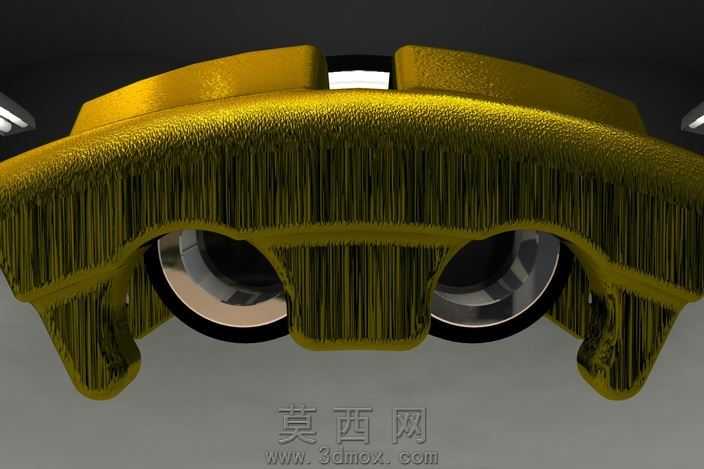

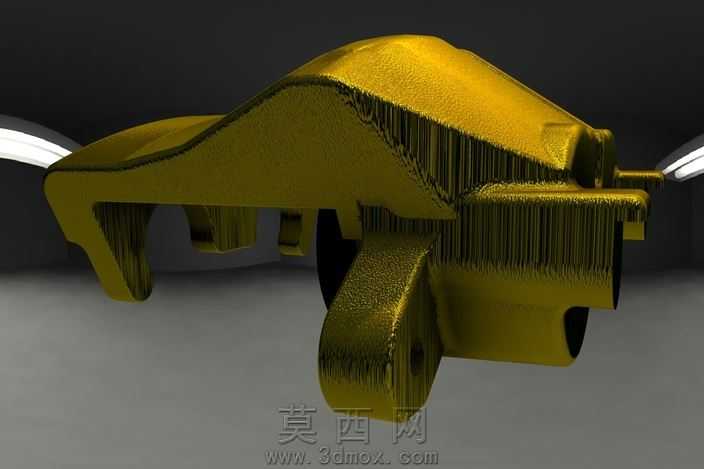

本作品为通用车辆使用的制动卡钳三维建模作品，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先梳理制动卡钳的核心功能逻辑，明确其作为盘式制动系统核心夹紧部件的结构需求，先完成卡钳主体的轮廓草绘，以对称基准面为定位参考，绘制卡钳桥部、钳体安装支耳、活塞腔室的基础轮廓线，通过拉伸、拔模、倒圆角等基础特征命令生成主体毛坯结构，过程中严格匹配实际卡钳的壁厚分布、安装孔位间距，确保结构符合通用车辆的装配适配要求。针对卡钳上的活塞安装腔，采用旋转切除命令生成高精度的圆柱腔室，预留密封件安装的环形槽位，同时对腔室边缘做过渡圆角处理，消除应力集中的结构隐患；卡钳外侧的摩擦片安装导轨结构，通过扫掠、切除命令生成导向卡槽，卡槽的宽度、深度参数参考通用制动片的安装尺寸设计，保证摩擦片能够沿卡槽顺畅滑动，实现制动过程中的进给与回位动作。材质与渲染阶段，为卡钳主体赋予金属烤漆材质，调整材质的金属度、粗糙度参数，模拟铸钢件经金色烤漆处理后的表面质感，还原金属漆面细微的颗粒感与环境反射效果；活塞部件赋予抛光金属材质，突出其精加工后的光滑金属表面特性，与主体烤漆材质形成明确的视觉区分。场景搭建采用摄影棚式三点布光，主光源从侧上方投射，突出卡钳曲面的流畅造型与结构转折，辅助光源补亮暗部结构细节，避免安装支耳、卡槽等凹陷区域出现死黑，背光源勾勒卡钳的整体轮廓，增强模型的立体感，最终渲染输出的效果清晰呈现卡钳的整体造型与各部分结构特征。设计过程中兼顾了结构的实用性与通用性，未针对特定车型做专属结构设计，整体结构符合常规盘式制动卡钳的工作原理，钳体的受力部位做了加厚处理，安装支耳的位置预留了标准螺栓安装孔，能够适配多数常规民用车辆的制动系统安装需求，模型同时导出STEP/IGS通用格式，可导入各类三维软件进行后续的结构校核、运动仿真或者工程图生成工作，完整还原了制动卡钳从概念轮廓到细节结构的全流程建模逻辑，每一处结构特征都对应实际产品的功能需求，没有冗余的装饰性结构，完全围绕制动卡钳的夹紧、安装、导向三大核心功能完成结构设计。
