多层抽屉式商用无烟电烤炉结构设计

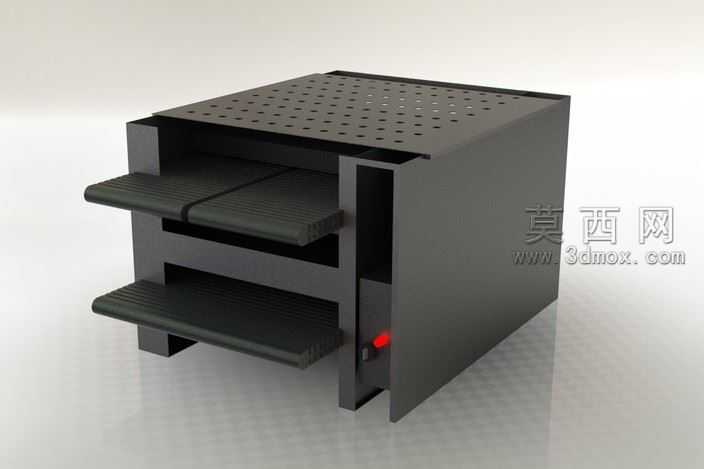

本作品为多层抽屉式商用无烟电烤炉三维建模成果，建模过程依托主流三维设计软件完成全参数化结构搭建，整体采用方正立式箱体布局，最大化压缩设备横向占地空间，适配餐饮门店紧凑的后厨操作场景。建模阶段首先完成主体外框架的基准定位，采用等壁厚金属板材搭建封闭箱体结构，对箱体边角做圆弧过渡处理，既避免尖锐边角带来的操作磕碰风险，也提升设备整体外观的精致度。顶部烤制台面采用整面密布通孔的格栅板设计，建模时对通孔做等距阵列排布，保证烤制过程中热量均匀向上传导，同时让烤制产生的油脂能够顺着通孔向下滴落，避免油脂直接接触加热源产生大量油烟。箱体内部设置三层抽拉式置物结构，其中上层为两个独立并排的小尺寸抽拉托盘，下层为整幅宽面抽拉托盘，建模时为每一层抽拉结构设计了隐藏式滑动导轨配合结构，保证抽拉动作顺畅无卡顿，托盘边缘做加高挡边设计，可承接上方滴落的油脂与食物残渣，抽拉把手采用与托盘一体化的外凸式结构，无需额外加装配件，降低后期生产的装配复杂度。箱体侧下方预留加热控制模块安装位，建模时设置了凸起的开关安装座与指示灯开孔，可适配机械式温控开关与工作状态指示灯的装配需求，控制模块周边做散热间隙设计，避免长时间工作时热量堆积影响电气元件使用寿命。材质渲染阶段，设备主体外框与顶部烤板采用哑光黑色耐高温金属材质，调整材质粗糙度参数模拟商用金属设备经磨砂处理后的细腻质感，抽拉托盘表面采用略深的耐磨涂层材质，突出不同结构部件的层次区分，场景渲染时添加柔和的环境反射效果，还原金属材质在商用厨房光照环境下的真实视觉表现。整体设计围绕商用场景的实用需求展开，分层抽拉结构既可以分类收纳不同品类的待烤食材，也可以作为接油盘快速抽出清理，封闭式箱体结构能够将加热组件产生的热量集中在箱体内部向上传导，减少热量无效散失，提升设备的热能利用效率，方正的外观造型也便于多台设备并排摆放，适配连锁餐饮门店的标准化配置需求。
