水电圆锥破碎设备带操作平台结构设计

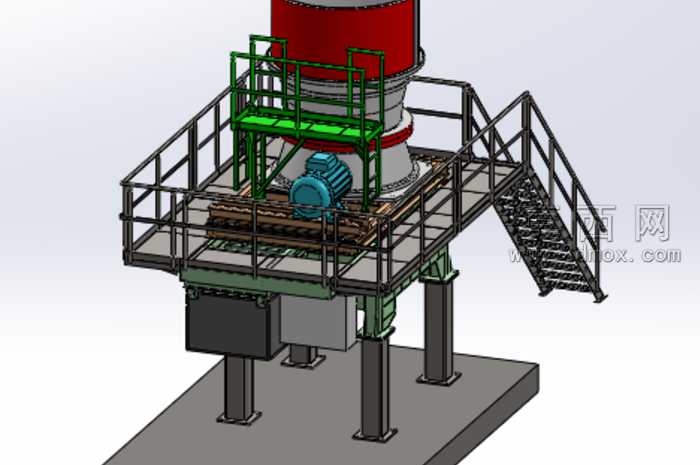

本作品为水电圆锥破碎机整机三维建模成果，建模过程严格遵循矿山破碎设备的实际工程设计逻辑，对设备各组成部分进行1:1比例还原。建模阶段首先搭建设备核心破碎腔体结构，精准还原上部进料筒体、中部圆锥破碎动锥定锥组件、下部传动安装基座的层级装配关系，确保各部件的同轴度、装配间隙符合实际设备的安装公差要求。针对设备配套的操作检修平台，采用钢结构参数化建模方式，分别完成平台承重框架、防滑铺板、周边安全防护栏杆、侧面斜向爬梯的独立建模后进行整体装配，其中栏杆的横杆、立杆间距符合工业安全防护规范，爬梯的踏步角度、踏步间距满足人员上下通行的人机工程要求。设备的动力传动部分，完整还原了驱动电机、电机安装底座、传动连接组件的结构形态，对电机的散热筋、接线盒等细节特征进行了精细化刻画，同时对设备下部的支撑立柱、底部安装底座进行结构强化设计，匹配重型破碎设备运行时的承重与抗振需求。材质渲染阶段，根据不同部件的实际材质属性进行区分设置：设备主体破碎筒体采用厚重的铸钢材质，表现出金属磨砂的厚重质感；操作平台框架、爬梯、防护栏杆采用碳钢材质，其中上层设备检修小平台设置为醒目的绿色涂装，其余平台结构采用工业灰涂装，还原工业现场的安全色标识规范；驱动电机采用蓝灰色工业电机涂装，底部安装基座采用混凝土质感的灰色材质，区分钢结构与基础结构的视觉差异。设计思路上，整体模型不仅还原了破碎机本身的工作结构，还完整配套了现场安装所需的操作检修设施，充分考虑设备安装后的日常操作、检修维护的使用场景，各部件的装配逻辑清晰，可直接用于设备结构展示、安装方案演示、现场布局规划等场景，模型各零件层级划分明确，装配约束关系完整，能够支持后续的结构拆解、运动仿真等拓展应用。
