壁挂式信用卡读卡器售货终端结构设计

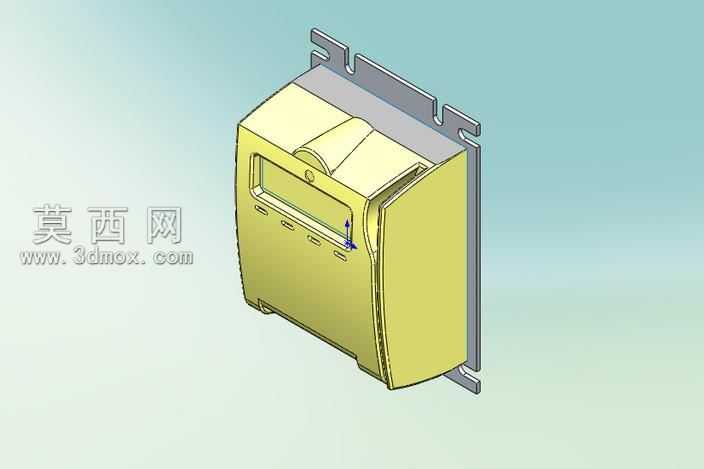

做这个壁挂式信用卡读卡器售货终端的建模时，我是从加工适配的角度切入的，毕竟这类设备要兼顾外壳防护性、装配便捷性还有后期维护的便利性，不能只盯着外观好看。一开始画主体外壳的时候，我特意把上下壳的分型线设在了侧面靠后的位置，没有放在视觉正面，这样后期注塑出模的时候不会在用户常看的正面留下合模线，省了后续打磨抛光的工序，也能避免日常使用中缝隙积灰难清理。背面的壁挂安装支架我没有做成和外壳一体的结构，反而单独拆成了一个带挂槽的金属支架零件，毕竟壁挂承重全靠这个位置，要是和塑料外壳一体做，长期挂墙受温度变化影响塑料容易蠕变松脱，单独做支架的话，安装时可以先把支架固定在墙面上，再把主机顺着挂槽滑进去卡紧，后期拆设备维护不用拧墙面上的螺丝，往上一提就能拿下来。

前面板的读卡插卡口位置，我特意做了一圈内凹的导向斜面，不是直直开个方槽，用户插卡的时候不用刻意对准，顺着斜面就能滑进卡槽里，减少卡被刮花或者插歪的概率。面板上的按键区域我做了下沉0.8mm的台阶位，后期贴按键面板的时候刚好能嵌进去，不会出现贴歪翘边的问题，也能避免边缘进灰进水。曲面处理上，外壳的四个边角我都做了R3的圆角过渡，没有用尖锐直角，一方面是注塑的时候直角位置容易出现应力集中开裂，另一方面日常使用中磕碰也不容易刮伤人，边角的圆角我特意调了曲率连续，不会出现光影转折生硬的问题，渲染的时候哑光塑料的质感能顺着圆角自然过渡，不会有奇怪的棱线反光。

内部的装配位我留了1.2mm的止口配合量，上下壳扣合的时候不用额外打胶就能靠止口定位，后期拆修也方便，螺丝柱的位置我都加了三角加强筋，避免拧螺丝的时候柱位开裂，靠近电路板的位置我特意留了2mm的安全间隙，防止外壳注塑变形顶到电路板上的元件。材质调试的时候，主体外壳我选了哑光米黄色的ABS材质参数，粗糙度调到0.3，不会留明显的指纹印，背面的支架用了喷塑冷轧钢的质感，和塑料外壳形成材质区分，渲染的时候打了侧45度的柔光，把壁挂支架的安装挂槽、前面板的插卡导向结构都清晰展现出来，不会因为光影过强糊掉关键结构细节。这个设计最实用的点就是把支付读卡和售货控制集成在一个壁挂外壳里，既节省安装空间，又能通过拆分式的支架结构降低安装维护的难度，所有结构细节都对应了实际量产加工的需求，没有做华而不实的造型。
