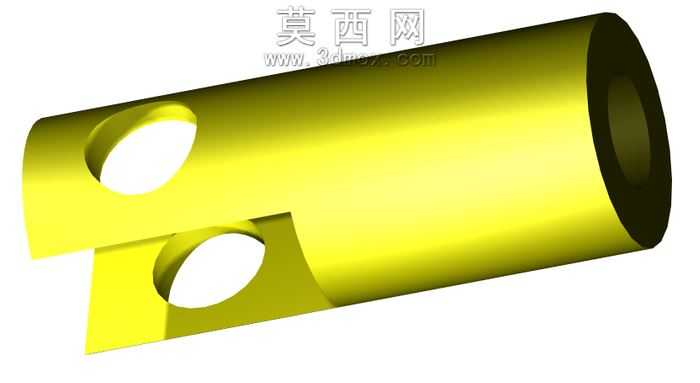

斯特林发动机黄铜铰链手腕结构件

做这个零件建模的时候，我是从装配适配的角度切入的，毕竟这是斯特林发动机里传递动作的铰链手腕，装上去要能顺畅摆转，不能有卡滞或者旷量的问题。一开始画主体筒身的时候，没直接拉个等壁厚圆柱就完事，特意把筒身内壁的同轴度公差在建模阶段就留了配合余量，毕竟这个筒是要套在固定销轴上的，要是同轴度歪了，摆起来摩擦力会直接把发动机的输出效率吃掉一大截。筒身上开的那个径向通孔，一开始想直接打个垂直孔就完了，后来翻了实际斯特林机的装配逻辑，特意把孔边做了0.2毫米的倒角，一来是装配的时候销轴能顺滑导进去，不会刮伤销轴表面的镀层，二来是避免热处理或者加工的时候孔边出现应力集中，用久了裂口子。伸出来的那个带孔叉耳，是整个零件最费心思的地方，一开始把叉耳厚度做的和筒身壁厚一样，做装配干涉检查的时候发现，摆到最大行程的时候叉耳会和旁边的连杆座蹭到，后来反复调了三次叉耳的伸出长度和开槽宽度，把叉耳的两个安装孔中心距和筒身中心的垂直距离卡到了0.01毫米的建模精度，毕竟这个尺寸差上0.1毫米，整个铰链的摆角就会偏，斯特林机的活塞行程就不对，根本跑不起来。材质选黄铜的时候，渲染调试也费了点功夫，没直接用软件自带的亮面黄铜材质，特意把表面粗糙度调到了精车后的质感，带一点点细微的车削纹理，反光调的偏暖不刺眼，孔的内壁因为加工的时候刀路走不到那么光，特意把内壁的粗糙度调高了两档，阴影部分压的稍暗，能把筒的通透壁厚感表现出来。叉耳和筒身衔接的地方，没做生硬的直角连接，做了个很小的过渡圆角，既不会因为圆角太大占装配空间，又能消除衔接处的应力集中，毕竟这个位置是反复受摆转力的，直角处很容易断。一开始还想在筒身外圆做个防滑滚花，后来想到这个零件是装在发动机内部的，根本不需要手动拧，滚花反而会积油污藏脏东西，干脆就去掉了，保持外圆光滑，后期清理也方便。两个安装孔的位置，特意做了和销轴的间隙配合设定，建模的时候就把配合间隙留到了刚好能存一层薄润滑油的程度，不会太松晃荡，也不会太紧转不动。整个模型做完做运动仿真的时候，跑了满行程两百次循环，没出现干涉、卡顿的情况，摆角范围刚好匹配斯特林发动机的动力输出行程，装到整机模型里的时候，和周边的连杆、销轴、缸体的配合面都严丝合缝，没有多余的缝隙也没有过盈顶死的地方，黄铜材质的质感也和发动机整体的复古金属感搭得上，不管是做3D打印打样验证结构，还是直接出机加工图纸做实物，都能直接用，不用再大改结构。
