多输出电压直流电源供应PCB板设计

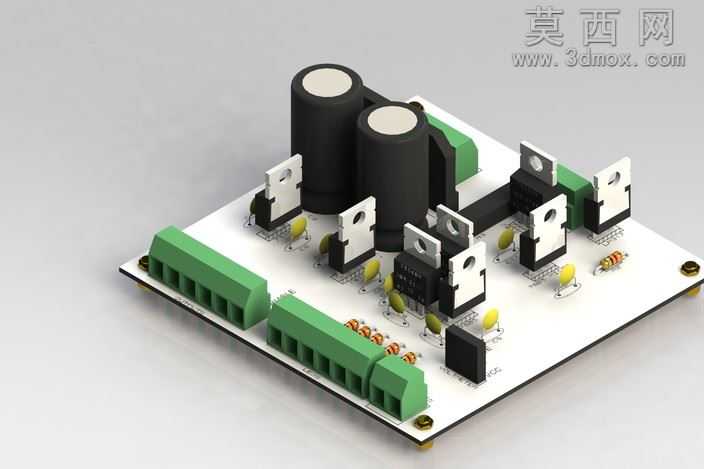

本作品为多输出规格直流电源供应PCB板的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了实体电源板的全部结构细节与元器件布局。建模阶段首先依据电源电路的布局逻辑搭建PCB基板的基础外形，精准设定基板厚度、安装孔位尺寸与边缘倒角参数，还原玻纤板材质的哑光浅白基底质感，对板边的固定铜柱、定位孔做了细节刻画，保证安装结构的尺寸精度。随后逐一完成板载元器件的建模与装配：两颗大容量电解电容采用黑色哑光塑壳搭配顶部银色防爆压痕的材质表现，精准还原电容的引脚弯折角度与插装位置；六颗功率器件搭配独立的白色绝缘固定座与金属散热片，还原金属散热片的拉丝质感与引脚焊盘的焊接细节；板边的绿色接线端子采用分槽式结构建模，还原每一个接线位的卡槽、螺丝孔细节，匹配工业接线端子的硬质塑料质感；板上的小型瓷片电容、电阻、二极管、稳压芯片等元器件均按照实际封装尺寸建模，还原黄色电容、黑色电阻、彩色色环、玻璃二极管的不同材质表现，精准排布在对应走线路径上。渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现板上元器件的高低错落层次，区分不同材质的反光特性：电解电容的哑光塑壳、散热片的金属光泽、接线端子的磨砂塑料、焊盘的亮锡质感都做了差异化的材质参数调整，避免不同元器件出现质感混淆。设计思路围绕多电压输出的实用需求展开，布局上遵循功率回路最短原则，将大容量滤波电容布置在输入侧，功率器件沿板边排布预留散热空间，接线端子统一布置在板边方便外部接线，不同电压输出回路做了物理分隔减少干扰，可实现5V、12V、15V、-15V多路直流电压输出，其中12V回路可承载7A输出电流，满足小功率电子设备、实验电路的多电压供电需求，整体建模精度可直接用于结构验证、装配模拟与产品展示场景。
