实验室用锥形导流漏斗三维结构设计

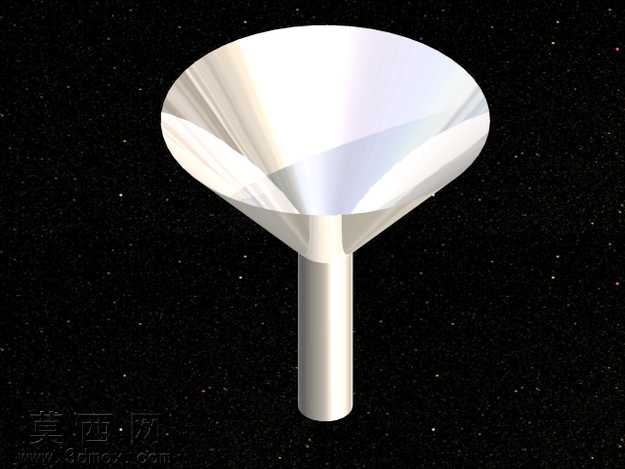

做这个漏斗模型的时候，我是从加工适配的角度切入的，毕竟这种日常和实验室都常用的小五金件，建模要是脱离了实际加工逻辑，做出来再好看也没法落地生产。最开始画草图的时候，我没直接拉个圆锥加圆柱就完事，先琢磨了实际使用里的痛点：普通漏斗锥面太陡的话，注液的时候容易溅出来，锥面太平又会让液体挂壁残留太多，下料速度也慢。反复调了三次锥面的母线角度，最后把锥面半角定在28度，这个角度下液体顺着锥面流的时候，既能保持稳定的流速，又不会因为冲力太大在出口处形成气堵，之前试过32度的版本，模拟倒水的时候能看到出口位置有明显的涡流气泡，实际用的时候肯定会咕嘟咕嘟往外溅。锥面和下方导流管的衔接位置我特意做了R2的内圆角过渡，没做生硬的直角拼接，一方面是注塑或者钣金加工的时候，直角位置容易出现应力集中，用久了衔接处会裂，另一方面圆角过渡能让液体流到这里的时候不会形成死角残留，倒完液体不会在拐角积一堆污渍难清理。导流管的长度我也没随便定，参考了常用容器瓶口的深度，做了35mm的直管段，管壁厚度留了1.2mm，刚好能卡进大多数标准口径的试剂瓶、油桶口，不会插进去太浅晃荡漏液，也不会太长伸到瓶底堵得出气不顺。曲面处理的时候，锥面我没用放样做，直接用旋转凸台生成，整个锥面的曲率完全连续，渲染的时候打光上去能看到均匀的高光带，不会出现一块亮一块暗的折痕，要是用多段线拼接旋转的话，曲面接缝位置很容易出细小的棱边，实际抛光的时候也会多费很多工序。材质调试的时候我选了半哑光的乳白色PP材质，没做高光亮面，亮面的虽然看起来精致，但实际用的时候稍微刮花就特别明显，半哑光的质感更贴合日常用的塑料漏斗的真实状态，打光的时候我在锥面侧上方45度放了主光源，下方补了弱光消掉导流管底部的死黑，能清晰看到锥面的厚度变化和衔接处的圆角细节。哦对了，最开始我还想在锥口边缘做个卷边，后来考虑到如果是做薄钣金款的漏斗，卷边能增加边缘强度不划手，但如果是注塑款的话，卷边位置容易出现缩痕，最后就把边缘做了1.5mm的加厚翻边，既保证了边缘的圆润度，不会割手，也适配两种加工工艺的生产要求，不用再单独改结构。整个模型没有多余的装饰特征，所有尺寸都是照着实际使用场景反复调整的，不管是拿来做3D打印自己用，还是开模量产，都不用再做太多结构修改，导流的流畅度、安装的适配性、加工的难易度都平衡到了，不会出现那种看着好看实际一用就漏液、卡瓶口的问题。
