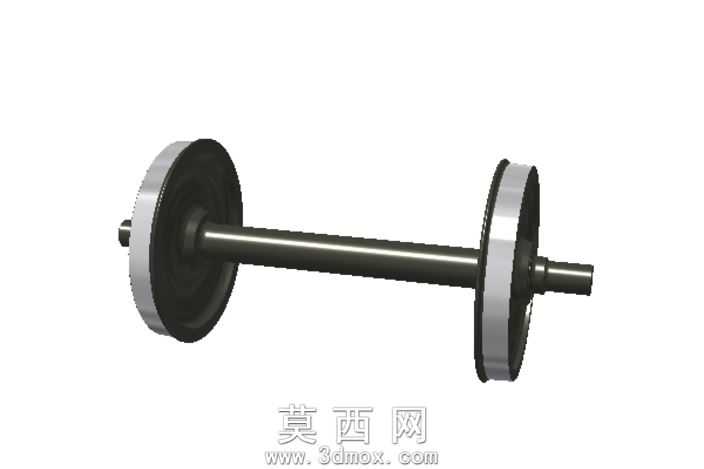

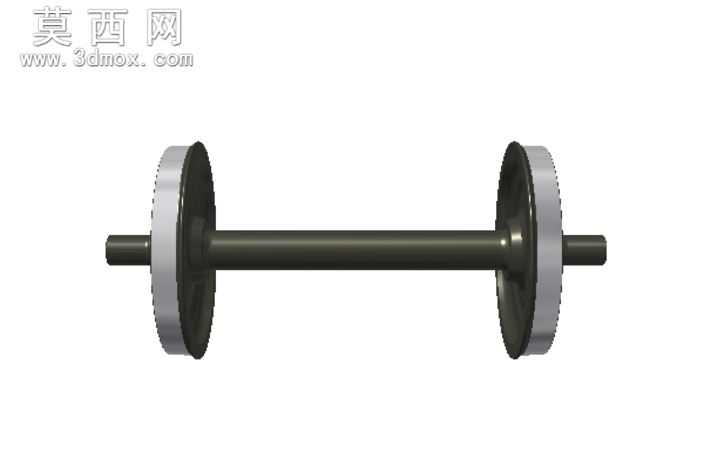

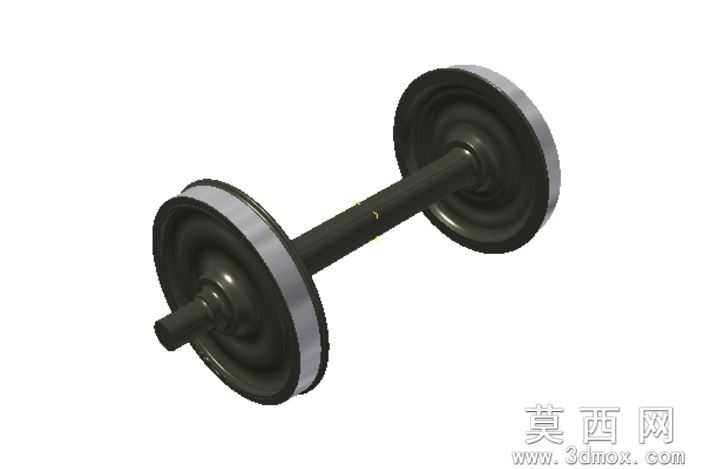

欧洲标准轨距货运列车轮对系统三维设计

做这个轮对模型的时候，最先卡壳的是轮缘和踏面的曲面弧度，一开始直接拿圆柱拉伸做车轮，套到轴上才发现完全不符合真实轮对的接触逻辑——货运列车跑的是1435mm标准轨，轮缘内侧的距离、踏面的锥度都是硬指标，差个几毫米装上去就会有脱轨风险，建模的时候特意把踏面做了1:20的锥度斜度，轮缘的圆角也反复调了三次，不是随便倒个圆角就完事，要对应钢轨侧面的接触弧度，跑起来的时候轮对能自动对中，不会硬磨轨侧。

轮轴和车轮的配合部分没做花哨的结构，就是实打实的过盈配合段，轴身中间做了轻微的卸荷槽，毕竟货运轮对要扛几十吨的轴重，轴肩位置的应力集中不能忽略，建模的时候特意把轴肩的过渡圆角做了R5的圆弧，没做直角，避免后期做有限元分析的时候应力值直接飘红。车轮部分分了轮芯和轮箍的分层结构，虽然渲染出来看着是整体，实际建模的时候是分开做的实体，毕竟真实的货运轮对很多是轮箍热套装配的，磨耗到限了只换轮箍不用换整个轮芯，这个结构细节没省，哪怕外观上看不出来，做装配约束的时候也能对应上真实的装配逻辑。

材质调试的时候没给车轮搞亮面金属，轮对跑起来都是带磨耗的哑光铸铁质感，轴身做了轻微的氧化发黑质感，轮缘和踏面接触的位置特意加了一点点磨亮的金属高光，不是全哑光的死黑，看着就有真实使用的质感，不会像玩具一样发亮。左右车轮的对称度卡得很严，两个轮的内侧距严格卡1353mm的标准尺寸，轴端的倒角也做了一致的尺寸，装配的时候直接用同轴心+端面距离约束，不用反复调整位置，装完之后转一下轮对，不会出现偏心晃动感。

做这个模型的时候特意没加多余的制动盘或者轴箱部件，就聚焦轮对本身的核心结构，不管是拿来做铁路货运的场景装配，还是做走行部的教学演示，都能直接用，不会因为多余的结构改起来麻烦。曲面缝合的时候特意检查了轮缘和踏面的衔接位置，没有出现碎面或者接缝，导出其他格式的时候也不会破面，踏面的锥面和轮缘的圆弧面是G2连续的，渲染的时候光影过渡很顺，不会出现生硬的折痕。
