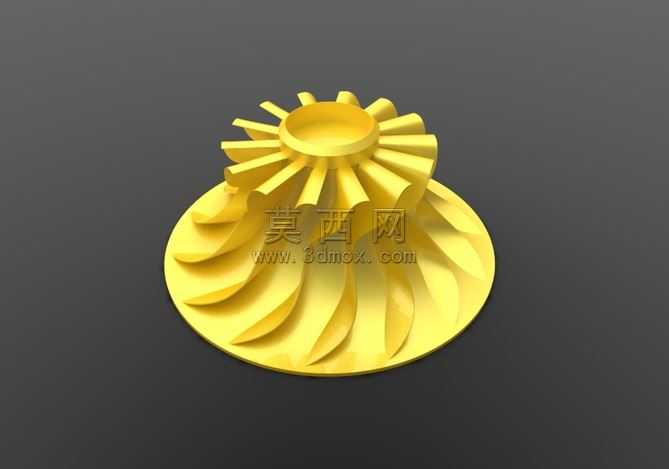

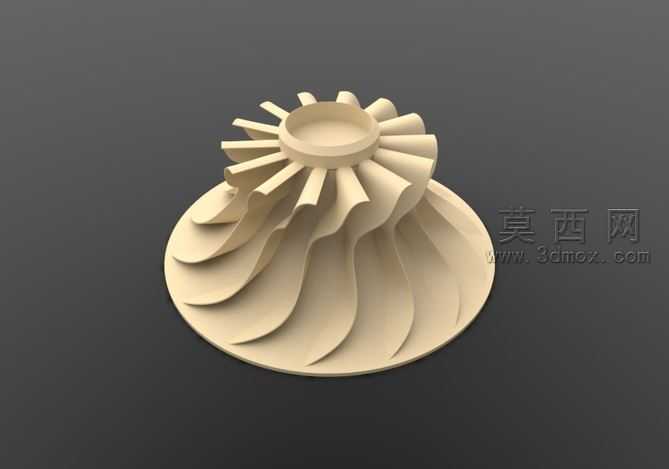

双层复合曲面叶轮结构三维设计

做这个叶轮模型的时候，最先卡壳的是上下两层叶片的曲率衔接问题，一开始想直接用等距曲面做两层叶片，放样出来才发现上层小直径区域的叶片出口角和下层大直径区域的入口角完全对不上，流体顺着上层叶片流到下层的时候会直接撞在叶片背面上，别说效率，连基本的流道连续性都保证不了。后来干脆放弃了等距复制的偷懒思路，先把中心轮毂的基准面定好，以上层轮毂的外圆作为上层叶片的安装基准，下层圆盘的内圈作为下层叶片的安装基准，单独给每层叶片画翼型截面线，上层叶片做短而陡的倾斜角度，适配小直径区域的高转速进气需求，下层叶片做长而缓的舒展曲面，顺着上层叶片的出流方向微调安装角，让两层叶片的流道出口刚好平滑衔接，不会出现气流折角死区。曲面缝合的时候踩了不少坑，叶片和轮毂、叶片和底部圆盘的交接处一开始直接做直角拼接，倒圆角的时候要么出现曲面褶皱要么破面，后来先在每个叶片的根部做0.8毫米的过渡曲面，把叶片和安装面的交线先做顺滑桥接，再统一倒R2的圆角，既避免了加工时的应力集中问题，也让曲面的G1连续性完全达标，不会在渲染的时候出现光影断层。做结构取舍的时候特意没加多余的减重孔，这类叶轮一般是用在小流量高转速的流体工况里，轮毂本身的壁厚已经控制在2.5毫米，要是在圆盘上打减重孔反而会破坏旋转时的动平衡，后期做动平衡校正的时候要额外去重，反而增加加工成本。中心的安装孔特意做了带定位台阶的结构，和轴配合的时候不用额外加定位套，台阶端面直接顶在轴肩上就能保证轴向定位精度，孔壁的公差按H7做的配合预留，建模的时候就把装配间隙考虑进去，不用后期出工程图的时候再反复调整尺寸。调试材质光影的时候选了亮面金属材质，特意把曲面的反射率拉高，就是为了检查叶片表面的曲率有没有突变，要是某个区域的反射光影出现扭曲断裂，就说明那个位置的曲面控制点没调好，得回去重新调整截面线的控制点权重，直到整个叶片表面的光影顺着叶片扭转方向平滑流动，没有突兀的明暗断层才算合格。整个模型没有做多余的装饰结构，所有曲面和尺寸都是围绕实际使用工况来的，不管是拿去做3D打印样件做流体测试，还是拿去开模做量产件，都不用再做大幅度的结构修改，曲面精度完全能满足数控加工的要求，不会出现加工时过切或者曲面碎面的问题。
