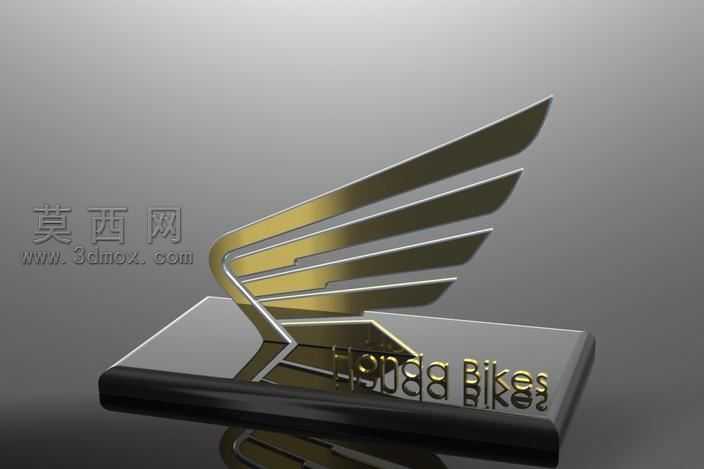

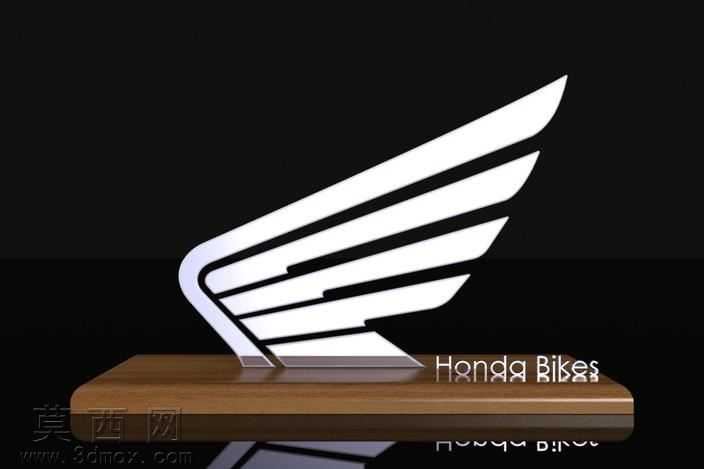

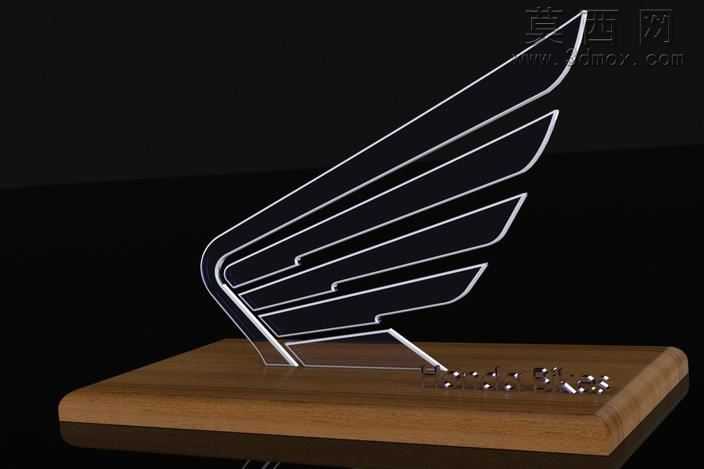

本田品牌标识立体展示摆件三维设计

做品牌展示类的实体摆件，最容易踩的坑就是标识曲面和底座衔接处的应力痕，尤其是这种带大弧度翼型结构的本田logo，要是曲面曲率没顺好，注塑脱模的时候翼片边缘百分百会出现飞边和缩印，后期打磨都救不回来。这次做这个模型的时候特意从加工适配的角度倒推建模逻辑，没有先急着拉翼片的轮廓，而是先把底座的分型面定死——底座做了微弧的沉台设计，logo嵌入的位置留了0.15mm的装配止口，既不会出现粘胶溢边的问题，后期做阳极氧化或者喷漆分色的时候，止口还能当遮喷的定位线，省掉不少工装夹具的成本。

翼片部分的曲面是最磨人的，五片翼型的弧度不是统一扫掠出来的，每一片的曲率变化都跟着本田原厂标识的透视比例走，最上方的翼片拔模斜度做了1.2度，越往下的翼片因为和底座距离近，拔模斜度微调至0.8度，既保证脱模顺畅，又不会让翼片看起来有厚薄不均的视觉差。翼片和底座衔接的根部特意做了R0.3的内圆角过渡，别小看这个小圆角，要是做直角过渡，注塑的时候熔体在根部容易出现困气，形成明显的熔接痕，做金属3D打印的话这个位置也容易因为应力集中出现开裂，这个圆角尺寸是反复调了三次模流仿真才定下来的，既不破坏logo原本的锐利视觉感，又能适配绝大多数加工工艺。

底座上的HONDA字标没有做简单的贴图拉伸，而是做了0.2mm的凸起浮雕，字标边缘做了C0.1的微小倒角，光线打上去的时候不会出现生硬的棱角反光，不管是做展会的展示摆件，还是做摩托周边的文创产品，字标的质感都能撑住。材质调试的时候特意区分了翼片和底座的质感差异，翼片用了半哑光的金属紫，表面做了细微的拉丝纹理，底座用了亮面的银灰色金属质感，字标用了正红色的烤漆质感，三种材质的反光度差控制在15%以内，渲染出来不会出现某一部分过曝抢了主体的问题。

很多人做这类标识模型总觉得只要外形像就行，其实真要落地做实物，公差配合和工艺适配的细节才是决定成品质感的关键。比如翼片的厚度，最薄的边缘位置留了0.8mm，要是做太薄，不管是CNC加工还是注塑，都容易出现断边或者充模不全的问题，太厚又会显得整个logo笨重没有灵动感，这个厚度尺寸刚好平衡了结构强度和视觉效果。还有底座的底部，特意做了一圈0.5mm深的防滑垫安装槽，用户拿到手直接贴防滑胶垫就行，不用自己再找位置定位，这些不起眼的小细节，恰恰是区分随手建的外观模型和能落地生产的工程模型的核心。
