DATALOGIC DS2400A专用安装支架结构设计

车间里固定式读码器装不好的糟心事真不少，要么支架晃得扫码丢帧，要么调节位卡死后想挪个角度得全拆，之前帮产线调试扫码工位时见过太多凑合用的安装件，要么是角铁随便焊的，要么是薄钣金压的，用俩月就变形，扫码角度偏了连条码都识别不到。这款适配DATALOGIC DS2400A读码器的L型安装支架，完全是冲着现场这些痛点做的结构设计。

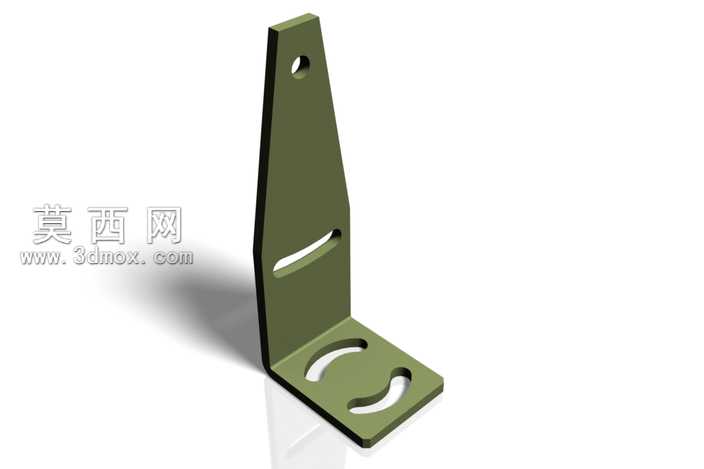

竖板上的长圆孔不是随便开的，槽宽留了0.3mm的安装余量，适配M6的固定螺栓，上下调节行程留了42mm，不用拆整个支架就能微调读码器的竖直高度，竖板顶端的小圆孔是辅助挂装位，要是工位上方有型材横梁，直接穿螺栓挂装就行，不用额外做转接板。底板上的两个弧形腰槽更讲究，弧度是绕读码器镜头光心做的回转轨迹，拧松底板固定螺栓就能小幅度转动支架调整扫码俯仰角，转的时候镜头的对焦距离不会变，不用调完角度再重新凑对焦距离，省了现场调试大半功夫。

板材厚度选的3mm冷轧钢参数，折弯处做了R1.2的内圆角，不会出现直角折弯的应力开裂问题，折边的垂直度公差控制在0.1mm以内，保证竖板和底板的垂直精度，装上去不会歪。竖板和读码器贴合的安装面做了0.2mm的平面度要求，不会因为安装面翘曲导致读码器装上去受力不均，时间长了外壳变形。之前做过一版薄款的，用2mm板，现场工人拧螺栓稍用力就把竖板拧弯了，后来把厚度加到3mm，还在竖板和底板的折弯处加了隐性的加强筋结构，不用额外焊加强筋就够刚度，表面做军绿色喷塑的质感模拟，和工业现场的设备配色搭，不会显得突兀。

做实训建模的时候拿这个当练习件特别合适，没有复杂曲面，全是钣金折弯和孔位特征，但每一处孔位的尺寸、槽的弧度、折弯的圆角都有实际工程意义，不是随便画个L型板凑数。你要是练装配约束，刚好可以把读码器模型装上去，模拟调节长槽、转动腰槽的装配动作，能直观理解可调安装件的公差留配逻辑——槽宽不能太大不然晃，太小了螺栓卡进去调不动，折弯圆角太小容易裂，太大了安装面贴不平。

很多新手做安装支架就画个直角板打几个孔，根本不考虑现场调节的需求，真装到产线上才发现角度不对、高度不对，得重新打孔返工。这个模型里的每一个特征都是跟着现场调试的需求走的，长槽的长度、弧形槽的回转中心、板厚的选择，全是实际踩过坑之后定的参数，没有多余的设计，也没缺该有的功能，不管是拿来直接出图加工做实际工位的配件，还是当钣金设计的入门练习件，都够实用。
