空气压缩机抗性消声器结构设计展示

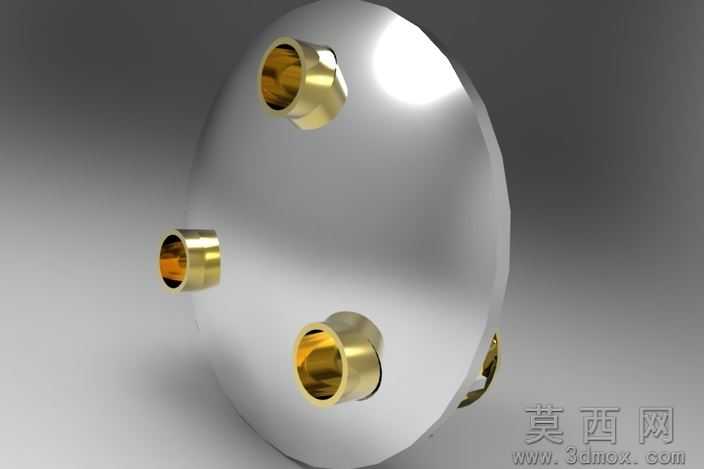

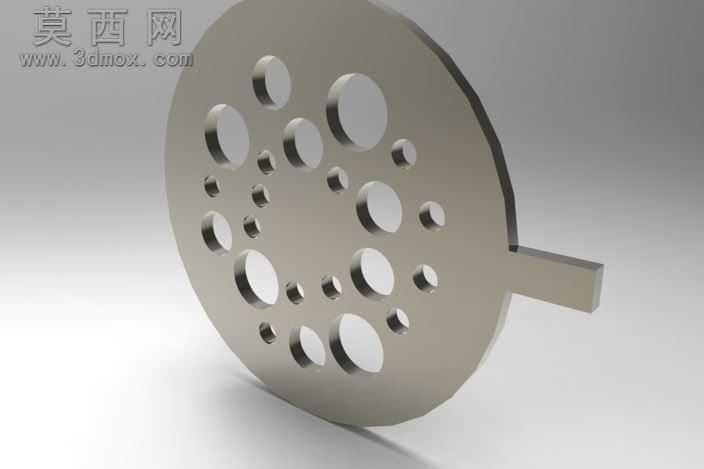

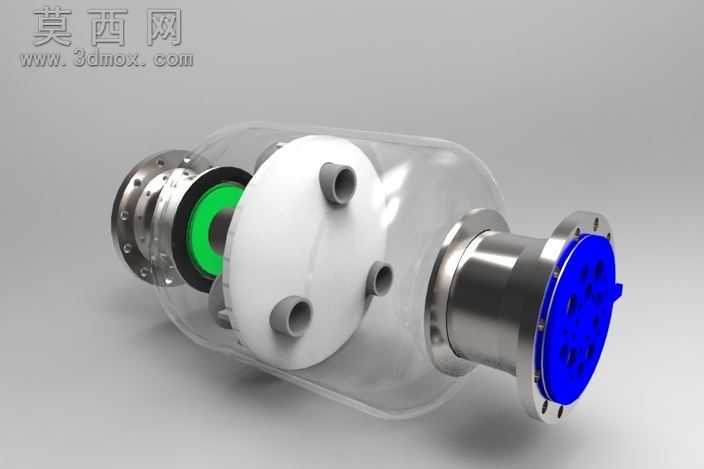

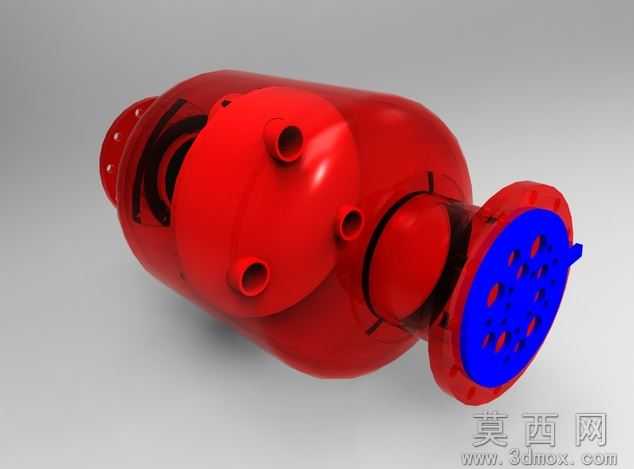

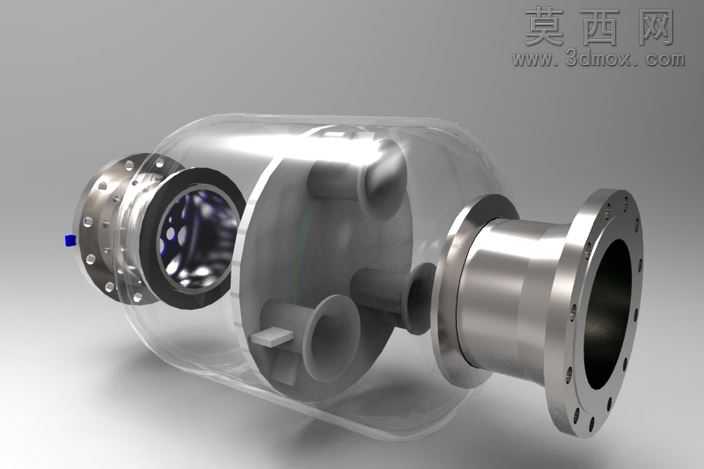

车间压缩空气管路的排气噪声常突破110分贝，传统阻性消声器在含油含水的压缩空气环境中，内部吸音棉短时间就会被油泥糊死，消声量骤降还会反向堵塞气路，这款抗性消声器的结构设计完全绕开了这类耗材依赖的问题。透明外壳段采用高透耐压PC材质，不是为了视觉展示做的花活，是为了日常巡检时能直接观察内部白色节流芯的积污状态，不用拆检就能判断是否需要清理，省掉了管路维护时反复拆装的工时。两端法兰的密封槽做了0.8mm的浅槽设计，搭配丁腈橡胶O圈时，压缩量控制在25%左右，既不会因为压缩量过大导致O圈挤入气路造成压损，也不会因为压缩量不足在0.8MPa的工作压力下出现漏气。蓝色端盖的多孔排布做了非等径设计，靠近中心的孔径比边缘孔小1.2mm，气流进入消声腔时不会直接直冲中心节流结构，先通过边缘大孔做第一次扩容减速，再经过中心小孔做二次节流，避免了高速气流直吹结构件产生的二次再生噪声。白色节流芯上的三个侧向接口做了15度的倾角设计，不是垂直于芯体轴线，气流进入腔室后会形成稳定的旋流，不会在腔体内形成紊流区造成额外的压力损失，实测压损比同规格垂直接口消声器低17%左右。绿色密封缓冲垫嵌在金属法兰和PC外壳之间，硬度选了邵氏60度，既可以抵消管路振动传递到透明壳体的应力，避免PC材质长期受振出现裂纹，也能填补金属法兰端面的加工刀纹误差，不用额外打密封胶就能实现端面密封。两端金属连接段做了圆角过渡，没有尖锐的加工棱角，安装时不会刮伤操作人员的手套，也避免了应力集中导致的连接段断裂问题。内部没有任何吸音填充材料，所有消声功能都通过腔室扩容、节流降压、气流干涉的结构实现，哪怕长期接触压缩空气中的油雾、水汽，也不会出现消声性能衰减，清理时只需要拆开端盖把节流芯拿出来用压缩空气吹净即可，维护成本比传统阻性消声器低六成以上。
