法兰式带卡槽轴承连接插头结构设计

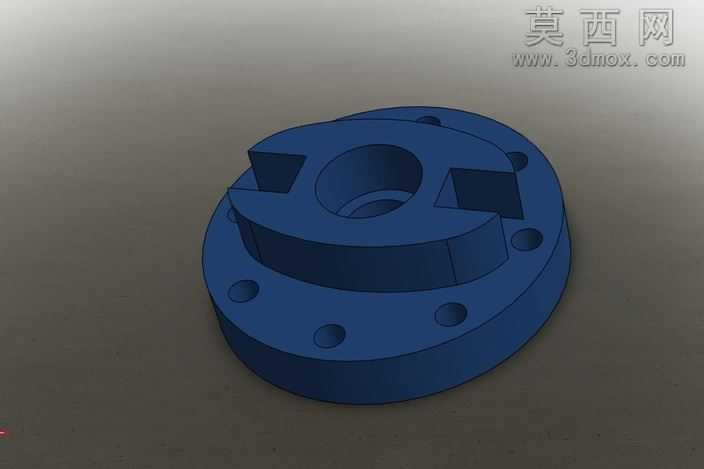

本作品为法兰式轴承连接插头三维建模作品，建模过程中首先对零件的功能需求进行拆解，该零件主要用于轴承组件的轴向定位与扭矩传递，需要同时满足法兰端的固定安装需求与插接端的咬合传动需求。建模阶段先绘制底部法兰盘的基准草图，精准定位圆周均布的六个安装沉孔的位置，保证孔位的分度圆直径与安装孔尺寸符合通用五金配件的装配公差要求，法兰盘的厚度经过参数化校核，确保安装后不会与相邻部件产生干涉。中部的轴颈部分按照轴承内圈的配合尺寸进行建模，预留合理的配合公差带，保证与轴承装配时的同轴度精度。顶部的卡槽结构是该零件的核心功能部位，建模时对卡槽的两个对称凸台进行了圆角过渡处理，避免应力集中导致的部件断裂，凸台的宽度与深度经过受力分析优化，能够稳定传递额定扭矩，不会在传动过程中出现滑脱或崩齿问题。材质渲染阶段选用了工业常用的深蓝色工程塑料质感，模拟高强度尼龙加纤材质的视觉效果，材质表面添加了细微的磨砂纹理，还原真实机加工后零件的表面质感，渲染时采用柔和的侧上方打光，清晰展现零件各个部位的结构轮廓与倒角细节，所有棱边都添加了符合机加工工艺的微小倒角，避免出现建模中常见的尖锐直角问题，符合实际生产的工艺要求。整体建模采用全参数化设计思路，各个特征之间建立完整的尺寸关联，后续如果需要适配不同规格的轴承或安装尺寸，只需要修改对应参数即可快速生成新的模型版本，大幅提升了零件的设计复用性。模型的各个结构都经过装配干涉检查，确保与配套轴承、安装法兰、传动部件装配时不会出现尺寸冲突，卡槽的咬合间隙经过合理设置，既保证传动时无明显旷量，又不会因为过紧导致装配困难。
