定制分体式管道连接用法兰结构设计

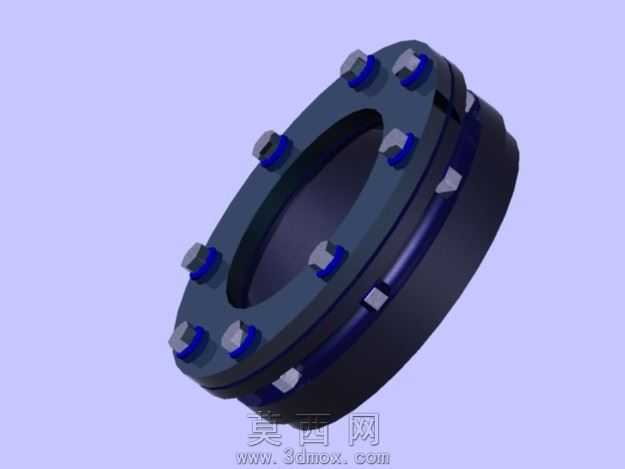

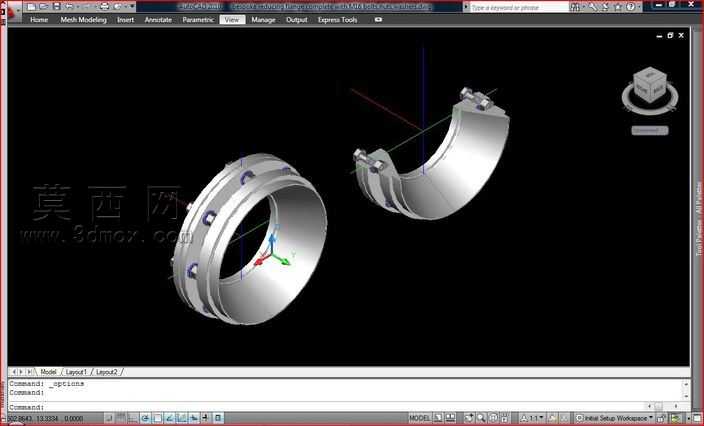

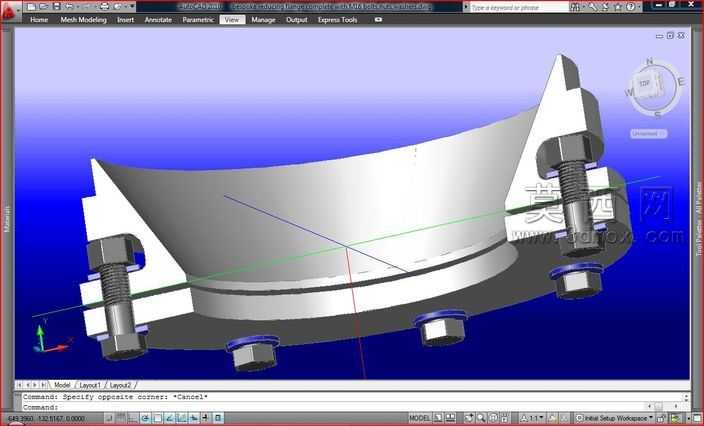

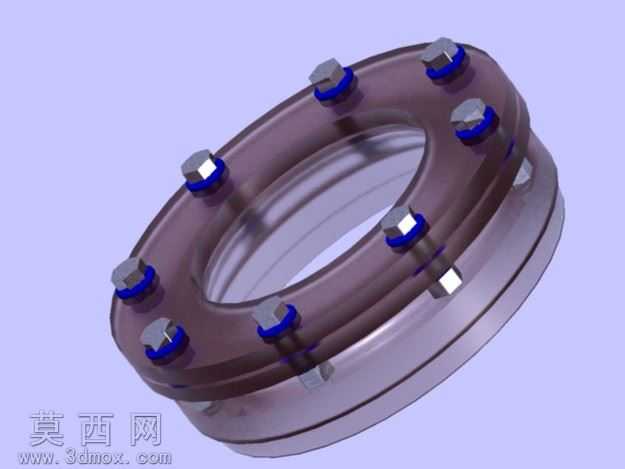

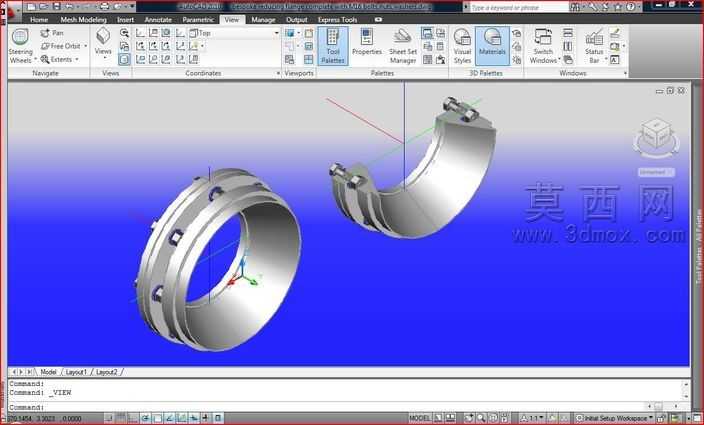

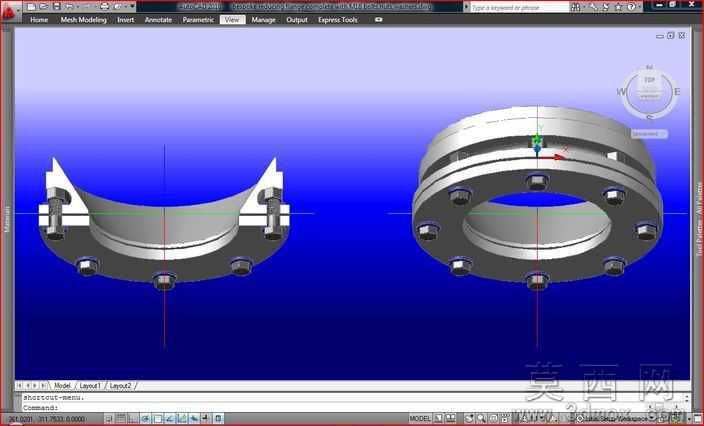

本作品为定制分体式管道连接法兰的三维设计成果，建模阶段采用参数化设计逻辑，先基于管道公称通径、额定承压参数确定法兰的基准轮廓尺寸，将整体结构拆分为两个半环形法兰主体、配套锁紧螺栓组件、密封定位结构三个独立建模模块，各模块间设置全关联的尺寸约束，确保修改任意一处连接参数时，配套的螺栓孔位、密封槽尺寸、法兰壁厚可同步完成适配调整，避免传统建模中尺寸错配的问题。建模过程中对法兰的密封面做了精细化处理，根据水、天然气等不同输送介质的密封要求，预留了标准密封件的安装槽位，槽体边缘做了R0.5的圆角过渡处理，既可以避免安装密封件时出现割损问题，也能消除应力集中带来的结构强度隐患。材质与渲染阶段，为还原金属法兰的真实质感，主体结构赋予304不锈钢材质，调整材质的粗糙度参数至0.12，金属度设置为0.9，搭配工作室环境光做HDRI照明，在法兰的圆弧曲面处形成自然的光影过渡，锁紧螺栓部分采用发黑处理的碳钢材质，与不锈钢主体形成清晰的材质区分，渲染输出时开启全局光照与环境光遮蔽效果，清晰呈现法兰分体结构的拼接缝隙、螺栓装配位的细节特征，让模型展示效果更贴近实物状态。结构设计上，这款定制法兰采用对开式分体结构，区别于传统整体式法兰，无需从管道端部穿套安装，可直接在管道的任意指定位置完成装配锁紧，大幅降低老旧管道改造、特殊工位法兰加装的施工难度；法兰内侧设置了与管道外壁贴合的弧形定位面，装配时可快速完成同轴定位，避免法兰安装偏斜带来的密封失效问题；螺栓孔位采用对称式排布，每个半环法兰设置两组锁紧螺栓位，锁紧时受力均匀，可保证密封面全周压紧力一致，适配水、天然气等低压流体输送管道的连接需求。设计过程中还针对法兰的受力情况做了简化的力学校验，在额定承压工况下，法兰的最大变形量控制在0.02mm以内，满足常规工业管道的使用强度要求，同时对法兰的边缘做了去毛刺倒角处理，避免安装过程中出现划伤操作人员的问题，兼顾了结构实用性与安装安全性。
