旋转式多工位垫圈定位工装结构设计

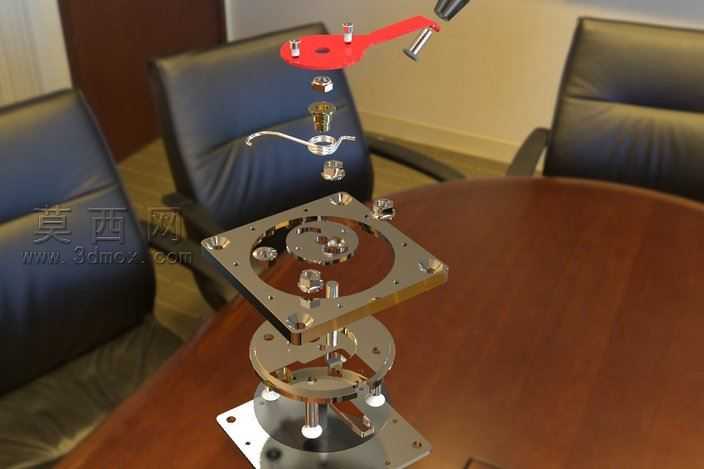

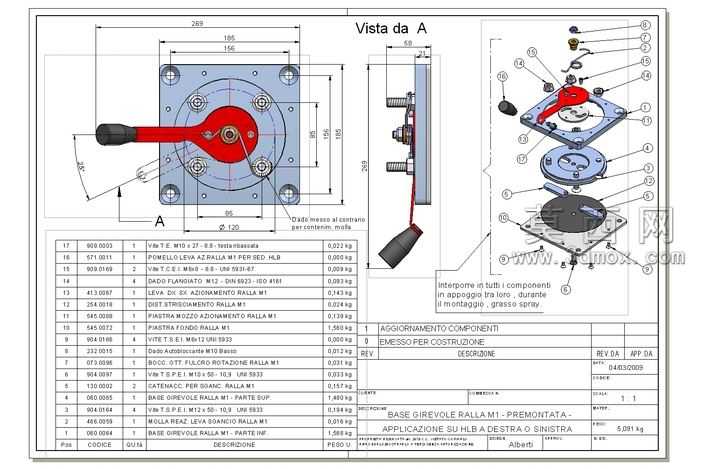

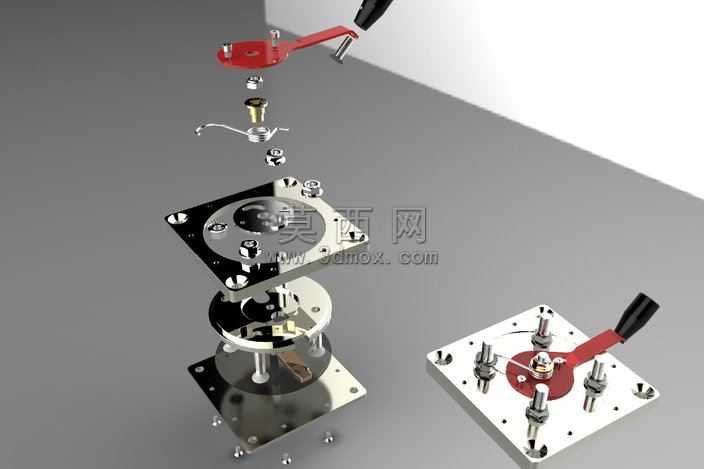

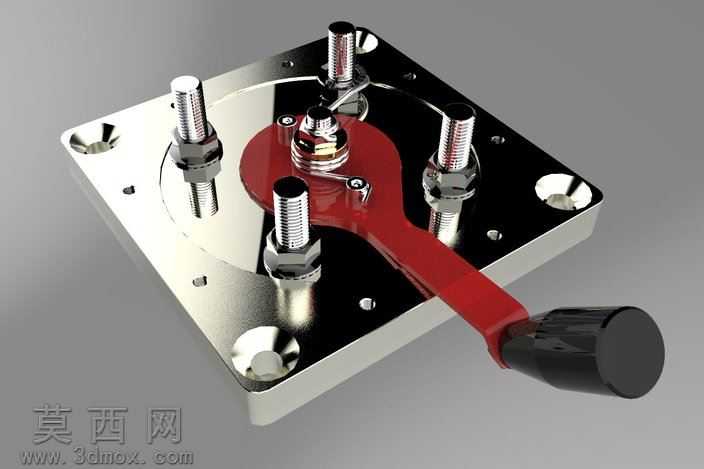

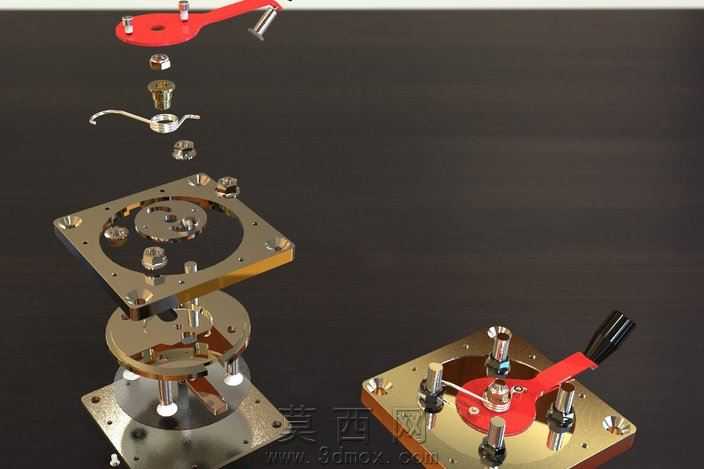

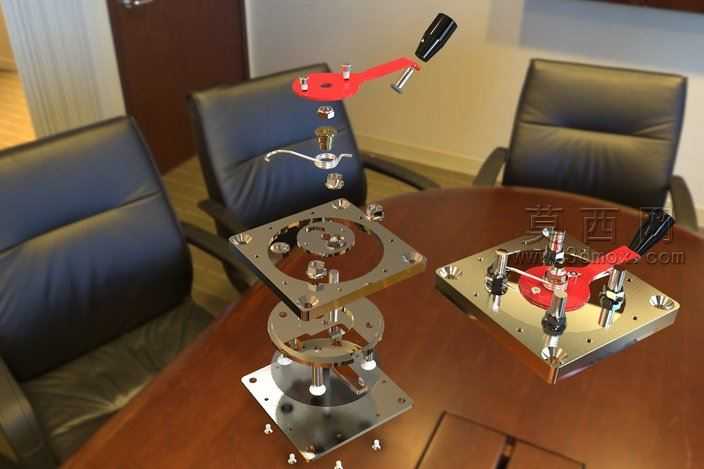

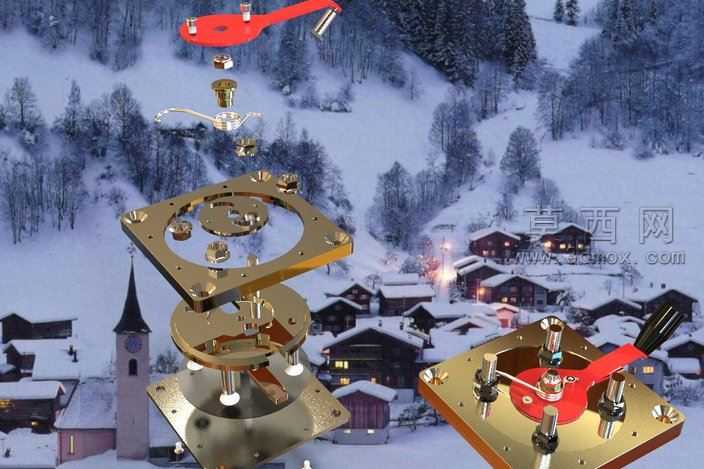

本作品为手动旋转式垫圈定位工装，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差配合规范，对每一处装配间隙、螺纹啮合长度、转动副配合精度都做了对应参数约束，确保模型可直接对接生产加工环节的图纸输出需求。渲染阶段采用金属材质分层表现方案，方形安装基板做镀铬亮面金属材质处理，还原五金工装表面高光反射、边缘倒角反光的真实质感，中心旋转拨杆采用哑光红色烤漆材质，与亮面金属基座形成强烈视觉区分，端部握持手柄做黑色磨砂橡塑材质表现，还原手动操作部件的防滑触感特征，固定螺栓、锁紧螺母等标准件统一采用镀锌钝化金属质感，区分不同部件的材质属性与功能定位。结构设计上，该工装采用方形法兰式安装基座，基座四角设置沉头安装孔用于整体工位固定，基座盘面均匀分布四个带锁紧螺母的定位螺柱，用于对应不同规格垫圈的定位装夹，中心设置旋转主轴组件连接红色操作拨杆，拨杆端部集成弹性压头结构，转动拨杆即可实现压头在不同工位螺柱间的切换，完成对应工位垫圈的压紧定位操作，转动过程中设置钢珠定位阻尼结构，确保拨杆切换到每个工位时都能精准卡止，避免操作过程中出现工位偏移问题。设计思路围绕小规格紧固件垫圈的多工位快速装夹检测需求展开，摒弃传统单工位逐个装夹的低效模式，通过旋转切换工位的结构，实现一次装夹多组待加工垫圈，手动拨杆操作无需额外动力源，适配小批量生产、人工检测环节的使用场景，建模过程中对所有运动部件做了干涉检查，模拟拨杆全角度旋转过程，确认压头与各螺柱、螺母之间无运动干涉，各锁紧部件的操作空间预留充足，符合人工操作的人机工程尺寸要求，同时对基座的厚度、螺柱的伸出长度、拨杆的力臂长度都做了参数化优化，在保证结构刚性的前提下尽可能压缩整体体积，减少工装的安装占用空间。
