特殊结构可生产涡轮叶片三维设计作品

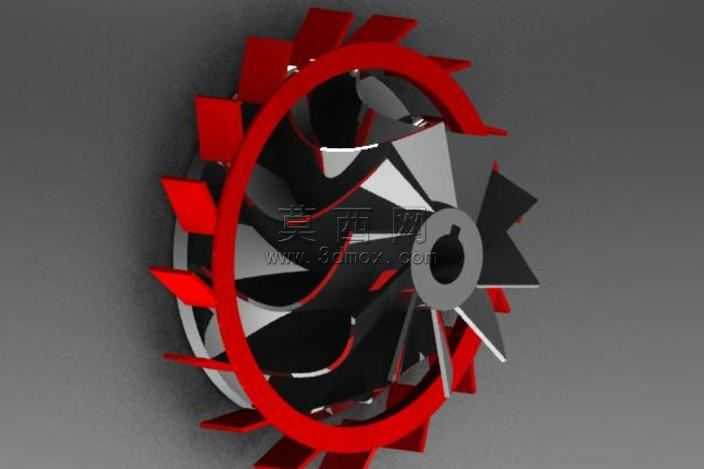

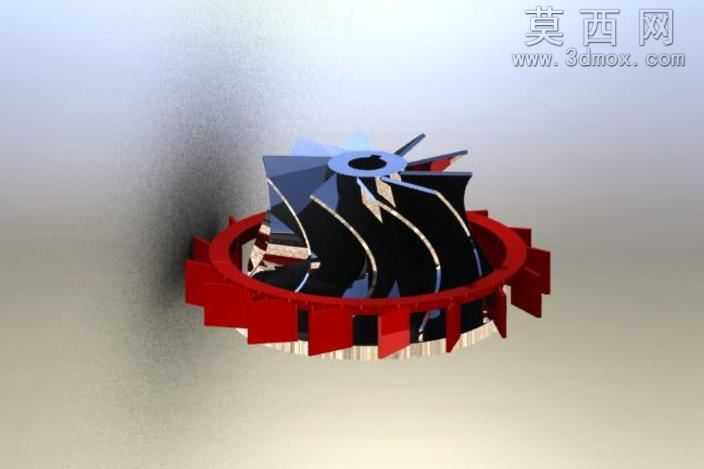

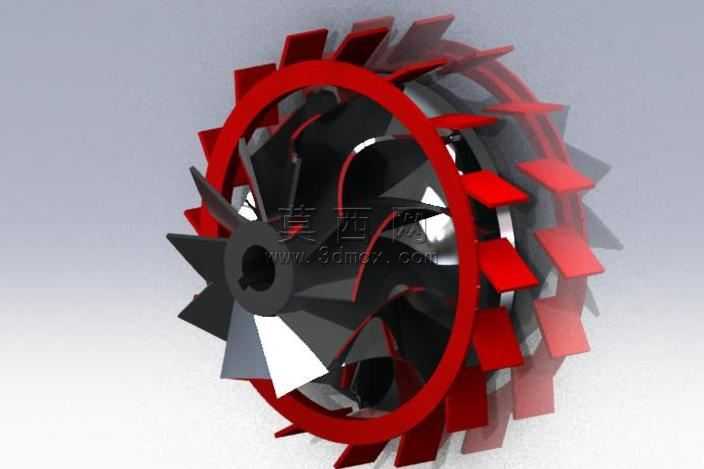

本作品为经过结构优化修改的涡轮叶片三维模型，整体建模过程严格遵循实际生产加工的工艺要求，可直接对接锻造、数控加工的生产流程，具备实际落地生产的可行性。建模阶段以涡轮叶片的流体力学性能需求为核心设计逻辑，先完成中心轮毂定位基准的搭建，精准设置中心安装孔的孔径、孔位公差基准，确保后续装配环节的同轴度符合机械传动部件的通用标准。在叶片主体结构建模时，针对原始涡轮叶片的气动效率短板做了针对性调整，优化了每一片叶片的曲面弧度、前缘后掠角度以及叶根与轮毂的过渡圆角，既减少流体经过叶片时的紊流损耗，也强化了叶根位置的结构强度，避免高速运转工况下叶根出现应力集中导致的结构失效。外侧的环形护圈与周向凸齿结构采用一体化建模逻辑，精准匹配每一片叶片的外端点位置，确保护圈与叶片连接位置的曲面连续无破面，周向均匀分布的凸齿严格遵循等角度排布规则，可适配配套的传动啮合需求。渲染环节采用高对比度的材质区分方案，叶片主体与轮毂部分赋予哑光深灰金属材质，模拟高温合金钢锻造后的基础质感，外侧环形护圈与周向凸齿赋予高光亮面红色金属漆材质，清晰区分不同结构区域，方便查看整体装配关系与结构边界。模型整体拓扑结构规整，所有曲面均经过连续性检查，不存在非流形几何、重叠面、破面等建模问题，可直接导入各类CAE仿真软件完成流体动力学、结构强度的仿真验证，也可直接导出加工路径对接数控加工设备完成实物生产。设计过程中充分考量了实际生产的脱模、装夹需求，所有结构转角均设置了符合加工工艺的圆角参数，不存在无法加工的尖锐内角或者倒扣结构，在保证结构性能的前提下尽可能降低生产加工的难度与成本，兼顾了设计性能与生产落地的实用性。
