360度回转狭长剪臂液压升降机械臂

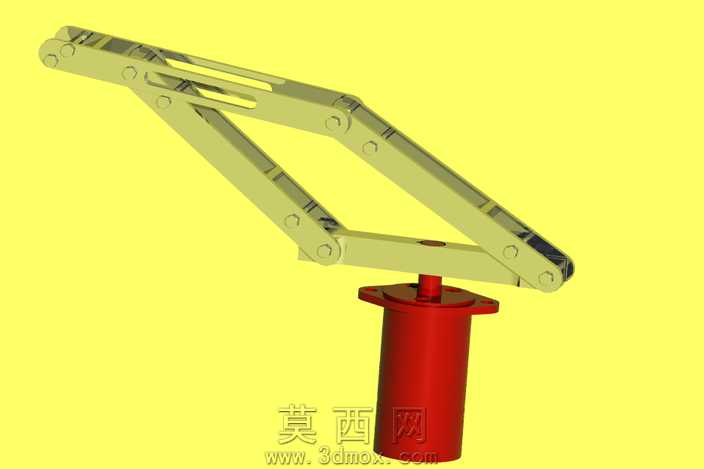

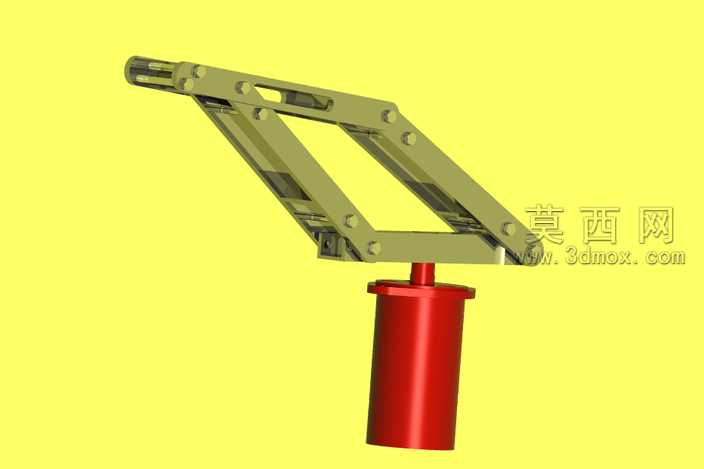

本作品为可实现360度全向回转的狭长剪臂式液压升降执行机构，采用三维建模软件完成全参数化设计，整体结构经过装配干涉校验，所有铰接点位的运动行程均经过运动仿真验证，可完整模拟全伸展、半伸展、全收拢以及水平回转的全工况动作。模型主体分为下部液压驱动基座与上部狭长剪式臂架两大部分，下部基座采用立式圆柱液压缸结构，缸体外壁做了法兰安装边设计，可直接固定在作业平台或设备载体上，缸内的活塞杆作为升降动力输出端，直接与上部剪臂的底部铰接座相连，为臂架的抬升与收拢提供稳定的线性推力。上部剪臂采用多组平行狭长连杆通过销轴铰接而成，连杆上开设了轻量化长槽，在保证结构刚性的前提下有效降低了臂架整体自重，每处铰接点位都预留了标准销轴的装配间隙，模拟真实机械结构的转动自由度，避免运动过程中出现卡滞问题。渲染阶段采用高饱和度明黄色作为背景突出主体结构，金属臂架部分赋予哑光军绿色金属材质，模拟工业机械常用的防护漆面质感，下部液压缸赋予亮红色金属漆材质，与臂架形成清晰的视觉区分，方便观察两部分的结构边界与运动关系。设计过程中重点优化了剪臂的连杆长度比例，让臂架在完全收拢时可叠放至最小体积，完全伸展时可获得更大的作业覆盖范围，同时搭配基座的360度回转功能，可覆盖基座周围环形区域内的任意作业点位，适配狭小空间内的物料抬升、工位转运等作业场景。模型在结构设计上还原了真实剪叉升降机构的受力逻辑，每处连杆的受力路径都经过简化校核，铰接点的位置排布充分考虑了动力传递效率，可直接作为同类小型液压升降臂的设计参考，也可用于机械原理教学演示、虚拟作业场景搭建等用途。
