船型翘板电源开关三维结构设计

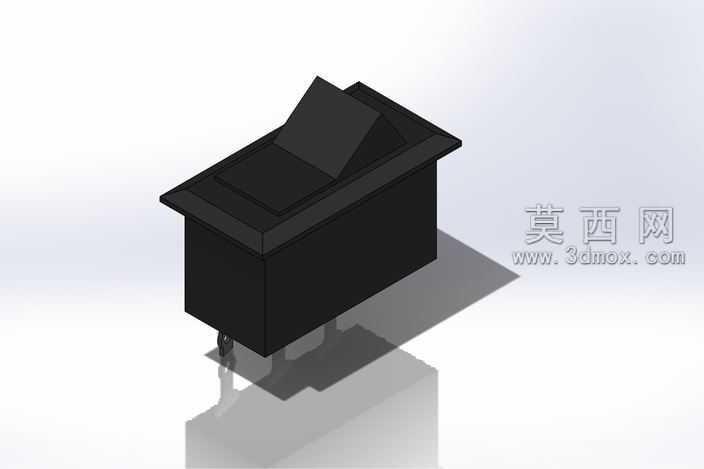

本作品为嵌入式安装的船型翘板电源开关三维建模成果，建模过程以还原实物装配逻辑为核心，首先基于实物测绘的尺寸参数搭建基准坐标系，依次完成开关基座、翘板按键、内部触发端子、安装卡扣等独立零件的特征建模。建模阶段优先采用拉伸、切除、拔模等基础特征构建零件主体结构，针对基座边缘的安装止口、按键表面的防滑倾角、底部插片的定位卡槽等细节，通过倒角、圆角、薄壁抽壳等特征优化结构合理性，确保各零件的装配公差符合实际生产的配合要求，避免出现干涉错位问题。材质渲染阶段结合实物的材质特性进行参数调配，开关外壳与翘板按键采用哑光黑色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数还原磨砂塑料的哑光质感，避免过度反光造成的视觉失真；底部的导电插片采用镀镍金属材质，设置合适的金属反射率与细微磨砂纹理，还原五金端子的真实金属质感；场景内添加柔和的环境漫反射光源，搭配底部柔和投影，清晰呈现开关的整体轮廓与各部分结构层次，同时避免阴影过重遮挡底部的插片结构。结构设计上，该开关采用嵌入式面板安装结构，基座顶部设置一圈突出的安装法兰边，可卡在面板开孔位置实现限位，两侧设置弹性卡扣用于卡紧安装面板，无需额外螺丝固定即可完成装配；翘板按键采用转轴式结构，按压两端可实现电路通断的切换，按键与基座之间预留合理的活动间隙，保证按压动作顺畅无卡滞；底部设置两个平行的导电插片，用于接入电路实现电源通断控制，插片根部设置加强筋结构提升结构强度，避免插拔过程中出现插片弯折断裂的问题。整体建模严格遵循电器配件的实际生产尺寸规范，各部分结构比例协调，既完整还原了该类开关的外观形态，也清晰呈现了内部装配与外部安装的结构逻辑，可用于电器产品的结构装配演示、产品宣传渲染图制作、开关类配件的选型参考等场景。
