38口径左轮弹巢转鼓结构三维数模

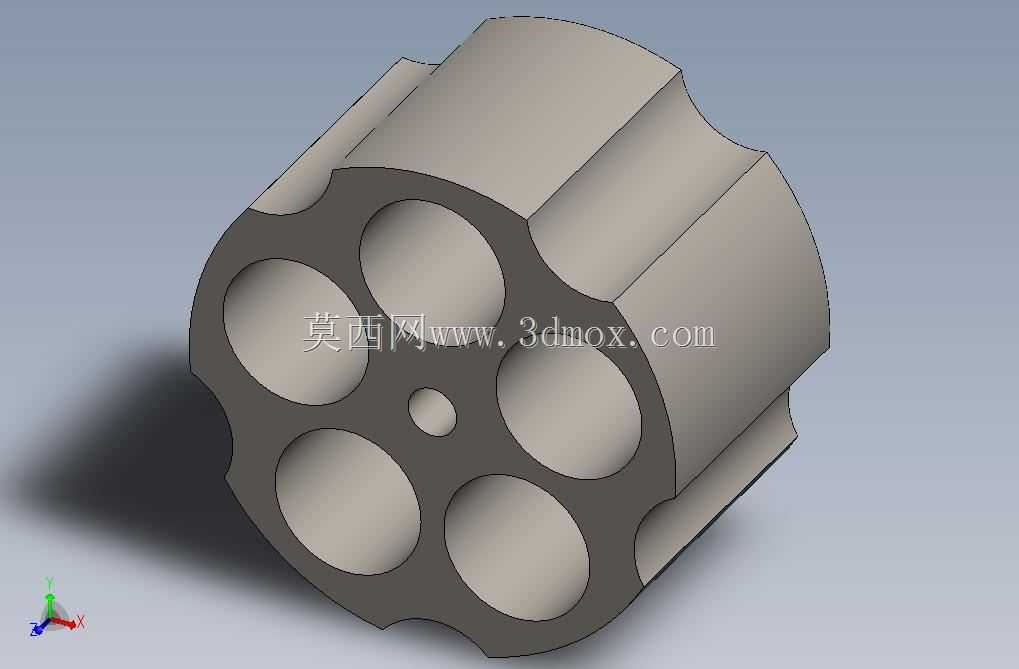

　　本次呈现的是适配38口径枪管的左轮手枪弹巢转鼓结构，这类零件是转轮类枪械的核心功能部件，直接承担弹药容储、供弹定位、击发对正的核心作用，在民用运动射击、警用随身配枪、影视道具枪械制作领域都有广泛的应用场景。从实际使用需求出发，该转鼓的设计首先要满足回转供弹的同轴度要求，整体采用带圆弧缺边的圆柱外形，外轮廓的圆弧缺口是为了适配转轮架的定位棘爪，在每次扣动扳机完成击发动作时，棘爪卡入缺口带动转鼓精准转动固定角度，让每个弹膛依次与枪管轴线、击针轴线完全重合，避免出现击发偏差导致的卡弹、漏气甚至炸膛风险。转鼓本体沿圆周均匀分布六个弹膛孔，每个孔的内径严格匹配38口径弹药的弹壳外径，孔壁的表面粗糙度需要控制在合理区间，既要保证弹药装填、

　　退壳时的顺畅度，又要避免间隙过大导致击发时火药燃气从弹膛尾部泄漏，影响弹头初速与射击精度。六个弹膛中心位置设置的小直径通孔，是转鼓的回转轴安装孔，这个孔的轴线与转鼓外圆柱面的同轴度公差需要严格控制，是整个零件加工的基准核心，一旦同轴度超差，会导致转鼓转动时出现卡滞，每个弹膛的对正精度也无法保证。从安装边界来看，转鼓的轴向厚度需要匹配对应型号左轮枪架的安装槽宽度，外圆直径要和枪架的容纳空间适配，外轮廓的六个圆弧缺边的位置度、深度尺寸，要和击发联动机构的棘爪尺寸完全匹配，保证每次转动的角度刚好是60度，让每个弹膛精准停在击发位。设计过程中，首先确定中心转轴孔的基准位置，再以该孔轴线为中心，按照均匀圆周阵列的方式排布六个弹膛孔，

　　每个弹膛孔的中心到转轴孔中心的距离需要严格计算，既要保证弹膛壁有足够的结构强度承受击发时的膛压，又要控制转鼓的整体外径，避免枪械整体尺寸过大影响便携性。外轮廓的异形面设计，是在完整圆柱的基础上，对应每个弹膛的外侧位置加工内凹圆弧面，一方面是为了减轻转鼓的整体重量，降低回转动作的转动惯量，让扳机扣动时的联动阻力更小，操作手感更顺畅，另一方面这些圆弧面也能作为手动转动转鼓时的防滑接触面，方便射手在退壳、装填时手动转动转鼓检查弹药状态。零件的材质选型一般采用高强度合金钢，经过表面热处理后具备足够的硬度与韧性，能够承受多次击发的膛压冲击，同时表面做氧化发黑处理，提升耐磨性能与防锈能力。在建模过程中，需要重点关注各个孔系的位置度公差标注，

　　弹膛孔的内壁要做轻微的导入倒角，方便弹药顺利装入，转轴孔的两端也要做倒角处理，避免安装时刮伤转轴表面，外轮廓的所有棱边都要做小圆角钝化，避免出现锐边划伤射手或者装配人员。这类转鼓结构的设计逻辑，也可以延伸到其他多工位回转分度的机械结构中，比如多工位回转夹具、转塔式加工工位的核心转盘，都是通过中心轴定位、圆周均匀分布工位、外轮廓设置定位槽的方式实现精准分度供料或者加工，其核心的分度精度控制、结构强度校核、转动惯量优化的设计思路，在通用机械的回转类部件设计中具备很高的参考价值。实际生产中，这类零件一般采用棒料五轴加工中心一次装夹完成所有孔系与外轮廓的加工，避免多次装夹带来的位置度误差，加工完成后需要逐个检测每个弹膛与转轴孔的位置度、转鼓转动的顺畅度，以及每个工位的对正精度，确保装配到枪械上之后动作可靠，击发安全。
