双圆弧卷边金属卡扣结构设计

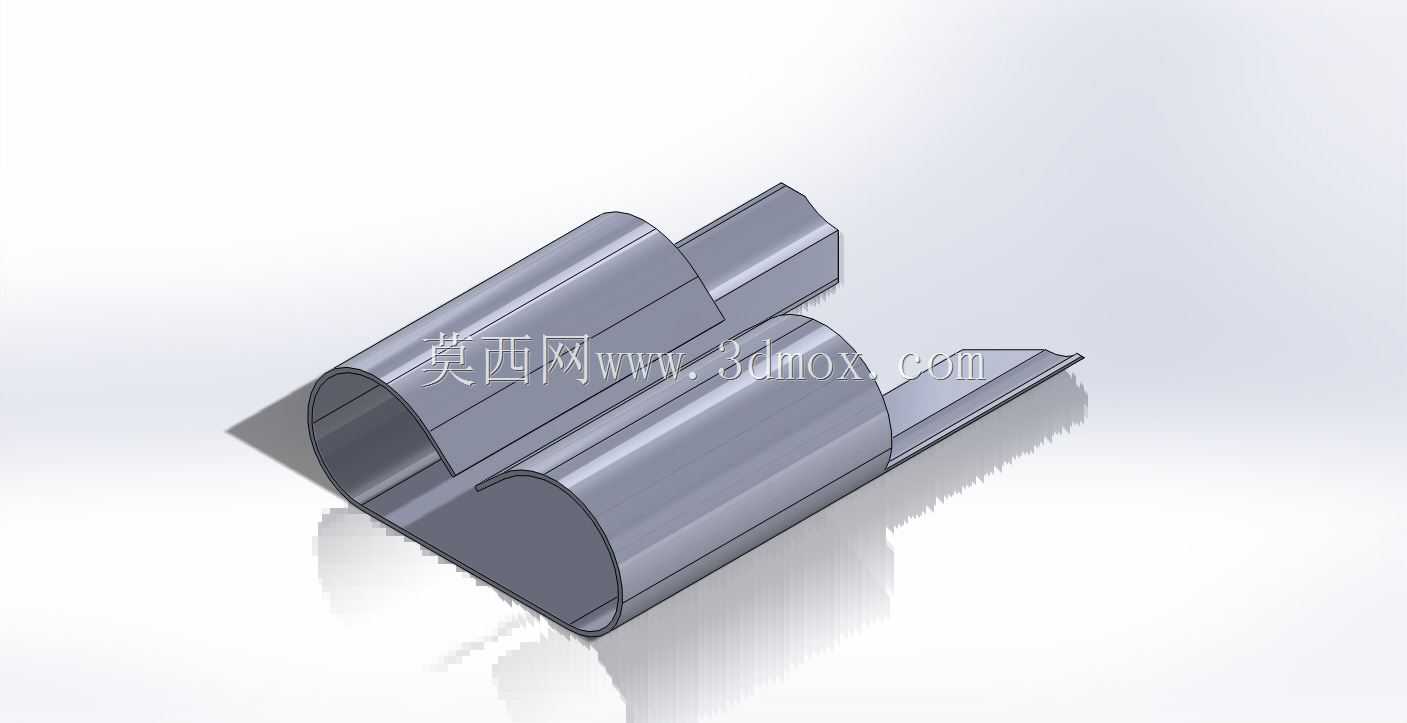

　　这类双圆弧卷边金属卡扣，在薄板类设备的护板快装场景里用得极多，尤其是需要频繁拆装检修的柜体、管线包覆结构上，比螺丝固定的拆装效率高上数倍，也不会出现螺丝滑牙、遗落的问题。做这个结构设计的时候，最先要敲定的是两个圆弧槽的适配管径，毕竟它的核心作用是卡抱在圆柱型的支撑构件上，圆弧的内径要比被卡持的圆管外径小0.1到0.2毫米，靠金属本身的弹性形变产生抱紧力，要是间隙留大了，卡装之后会出现旷量，设备运行有振动的时候就容易松脱，间隙留太小的话，装配的时候需要的按压力太大，现场工人徒手装不上，还得借助工具敲，很容易把表面的喷涂层磕掉，时间长了生锈就会影响后续拆装。

　　结构上延伸出来的平直插边，是用来插入被固定护板的预制卡槽里的，插边的厚度要和卡槽的预留间隙匹配，一般比卡槽的开口尺寸小0.05毫米，插边末端做了15度的斜切导向，装配的时候不用刻意对准，顺着斜度就能滑进卡槽里，不会出现卡边顶死的情况。两个圆弧槽之间的立筋是整个构件的强度核心，不能做太薄，不然卡装的时候受力会往两侧张开，抱紧力直接损失大半，也不能做太厚，不然冲压成型的时候折弯处的R角不好控制，还会增加不必要的材料成本，实际设计的时候立筋的厚度和板材本身厚度保持1.2倍的比例就足够，既能保证卡持的时候不会出现塑性变形，又能把材料利用率拉到最高。

　　安装边界这块要注意，卡扣的整体宽度不能超过支撑圆管中心距的三分之一，不然相邻两个卡扣安装的时候会出现干涉，尤其是在多根平行圆管排布的框架结构上，卡扣的轴向长度要控制在被固定护板厚度的8倍以内，太长的话卡装之后护板和圆管之间会留缝隙，密封或者外观要求高的场景下就达不到使用要求，太短的话接触面积不够，抱紧力不足，受侧向力的时候容易翻转脱落。圆弧卷边的位置做了整圈的压边处理，没有尖锐的毛边，一方面是避免装配的时候划伤操作人员的手，另一方面卷边的结构相当于给圆弧部分做了一圈加强筋，反复拆装的时候不会出现圆弧口张开变形的问题，正常工况下拆装次数能达到上百次还能保持足够的抱紧力。

　　设计的时候还要考虑冲压成型的工艺性，整个构件是用单张钣金板连续折弯成型的，没有额外的焊接、铆接工序，折弯的顺序要先做两侧的圆弧卷边，再冲中间的立筋，最后折末端的导向插边，要是顺序搞反了，先折插边的话，后续卷边的时候工装会和插边干涉，没法一次成型，还得增加额外的校正工序，拉高生产的成本。板材的选型上一般用冷轧弹簧钢板，表面做镀锌或者喷塑处理，在普通的室内设备环境下防锈能力足够，要是用在户外或者有腐蚀的工况，换成304不锈钢板材就行，只是折弯的时候要注意回弹量，不锈钢的回弹比冷轧板大2度左右，做冲压模具的时候要提前把回弹补偿量算进去，不然成型之后的圆弧内径会偏大，抱紧力达不到设计要求。

　　实际应用的时候，这种卡扣不用额外的固定件，只要把两个圆弧槽对准支撑圆管按下去，再把插边推进护板的卡槽里就能完成固定，拆的时候只要把插边从卡槽里拨出来，顺着圆弧的开口方向就能把卡扣取下来，整个过程不用任何工具，特别适合生产线的设备护板快速拆装、展会临时搭建的框架固定、通风管线的包覆板固定这类场景，比传统的喉箍、扎带固定要美观，重复利用率也高，不会出现拆一次就报废的情况。在做三维建模的时候，要把折弯处的R角准确做出来，不能直接做直角折弯，不然生成的冲压展开图尺寸会有误差，下料的时候尺寸不对，成型之后就装不上，还要注意圆弧面和圆管的接触是线接触还是面接触，设计的时候要让圆弧面和圆管保持两条线接触，这样抱紧力最集中，卡持的稳定性最好，要是做成整面接触的话，对零件的成型精度要求太高，生产的时候稍微有点尺寸偏差就会出现接触不良，抱紧力反而不稳定。
