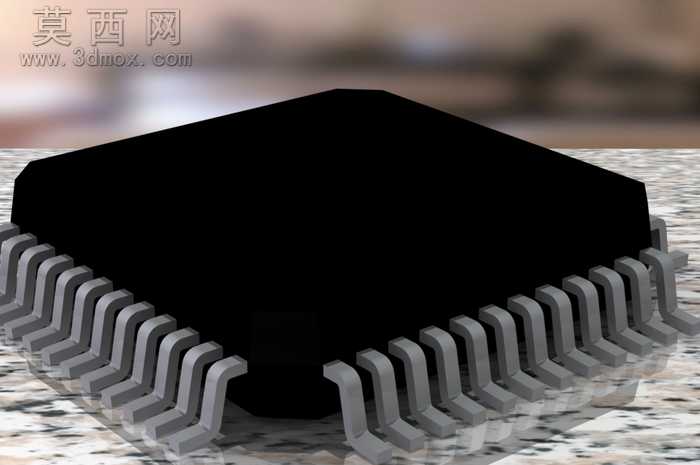

LQFP48四侧引脚扁平电子封装结构

本作品为LQFP48四侧引脚扁平封装的三维建模成果，建模过程围绕该类封装的真实工业尺寸规范展开，首先依据LQFP封装的通用标准确定主体塑封体的长宽高比例，塑封主体采用方正的矮扁造型，边缘做微小的倒角处理还原真实注塑成型的工艺特征，避免尖锐直角带来的失真感。引脚部分是本次建模的核心重点，48个引脚均匀分布在封装主体的四个侧边，每侧排布12个引脚，单个引脚采用鸥翼型弯折结构，建模时精准还原引脚从塑封体引出后的水平延伸段、向下弯折段、底部焊接平段的三段式结构，严格控制每段的长度比例与弯折弧度，保证引脚间距均匀一致，无错位或尺寸偏差，还原SMT表贴封装的引脚形态特征。材质设置上，封装主体的黑色塑封部分采用哑光黑色树脂材质，调整材质的粗糙度参数模拟环氧塑封料的微磨砂质感，避免过高反光带来的塑料玩具感；金属引脚部分采用锡铅合金焊盘材质，添加轻微的金属磨砂质感与极淡的氧化暗调，还原真实芯片引脚的金属光泽，不会出现过于亮瞎的镜面金属效果。渲染阶段采用浅灰色仿石纹工作台作为承载背景，打光采用柔和的三点布光方案，主光源从侧上方打亮封装主体的顶面与前侧引脚，辅助光源补充暗部细节避免引脚缝隙处死黑，轮廓光勾勒封装主体的边缘轮廓，让黑色塑封体与背景形成清晰区分，同时清晰展现每一个引脚的弯折形态与排列规律。设计思路上完全贴合工业级LQFP48封装的实际形态，没有做多余的艺术化夸张修改，既可以用于电子电路教学演示的素材，也可以作为PCB板级仿真装配的配套元器件模型使用，建模过程中对引脚的共面度做了严格校准，保证所有引脚的底部焊接面处于同一水平面上，符合SMT贴装工艺的实际要求，还原该类封装适合高密度表贴组装、引脚间距小、封装厚度薄的典型特征。
