磁力表座式百分表测量指示装置

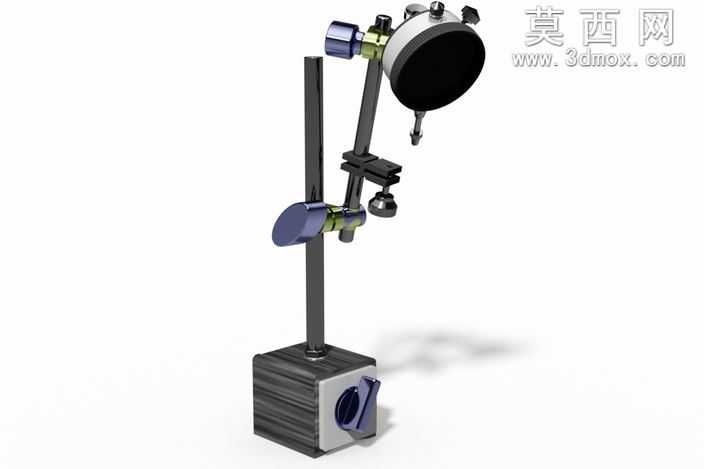

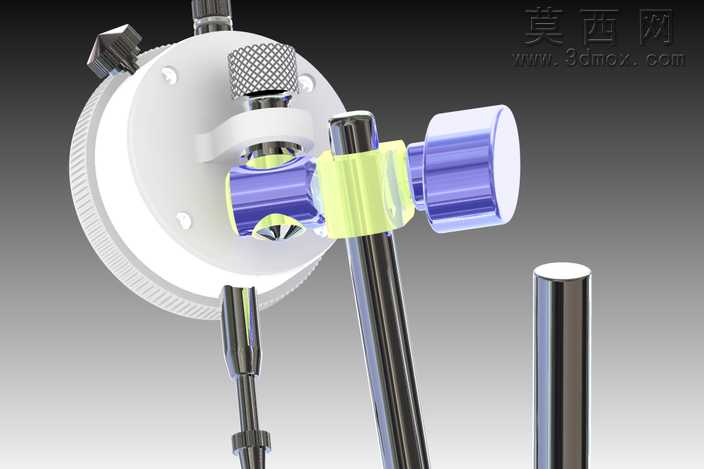

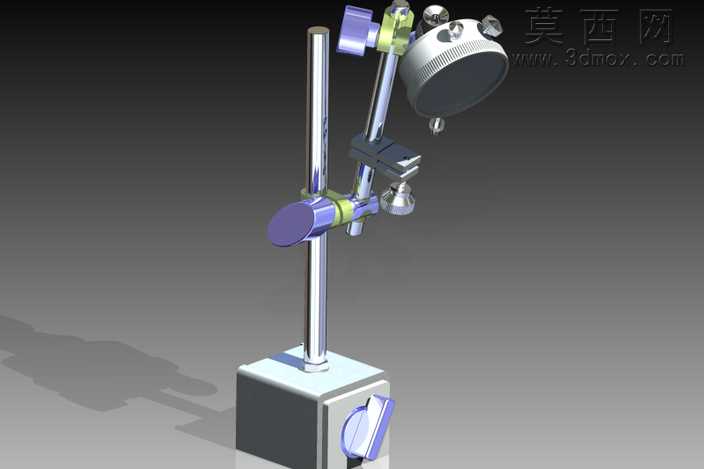

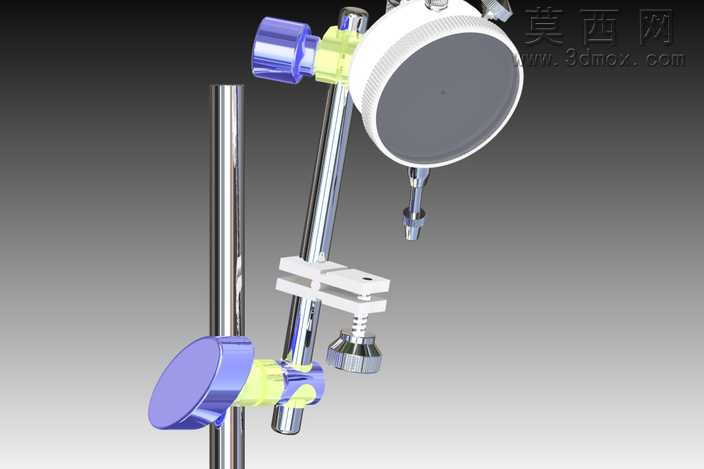

本作品为磁力表座搭载百分表的精密测量指示装置三维模型，建模过程依托Autodesk Inventor完成，整体采用自底向上的装配建模思路，先拆分各功能零件完成独立建模，再按照实际装配约束完成整体组装，完整还原了实物的结构逻辑与运动特性。模型的底座部分为带开关的磁力座结构，建模时还原了内部磁钢旋转切换的结构逻辑，外部壳体采用金属磨砂质感材质，侧面的磁力开关旋钮做了防滑纹理细节，还原了实物操作时的触感特征；支撑立柱采用高光亮面金属材质，还原了镀铬杆件的光滑质感，立柱与横臂的连接锁紧结构做了细节还原，包含锁紧旋钮、铰接转轴、微调机构等细小零件，每个旋钮的防滑滚花、铰接处的间隙都做了精细化处理，保证模型的真实感。搭载的百分表部分，建模时还原了表盘的圆形壳体、表圈锁紧结构、测头连接杆、测量头等细节，表盘部分做了半透明玻璃表蒙材质，内部的刻度盘、指针结构都做了简化但特征完整的建模，测头部分采用硬质合金质感的材质，还原了测量端的耐磨特性。横臂部分采用多段铰接结构，建模时保留了各段关节的转动自由度约束，可模拟实际使用时调整表位的动作，各锁紧手柄的造型、连接螺栓的细节都完整还原，没有做过度简化丢失结构特征。渲染阶段采用工作室光照环境，添加了柔和的地面阴影，金属材质的反射参数调整到接近实物的哑光镀铬效果，塑料旋钮部分采用半哑光的深色材质，区分不同零件的材质差异，整体渲染效果清晰展现各部分的结构层次。设计思路围绕工业现场常用的百分表找正、尺寸检测场景展开，完整还原了该类测量装置的可调节结构、磁力吸附固定方式、百分表安装逻辑，模型包含STEP、IGES等通用格式，可导入各类三维软件进行二次编辑，用于工装设计参考、测量工位布局模拟、教学演示等场景，模型的各零件比例严格参照实物尺寸绘制，装配关系符合实际产品的装配逻辑，没有出现干涉、错位等建模错误，细节处的倒角、圆角都按照实际加工工艺做了处理，保证模型的工艺合理性。
