高精度1/20毫米刻度游标卡尺建模作品

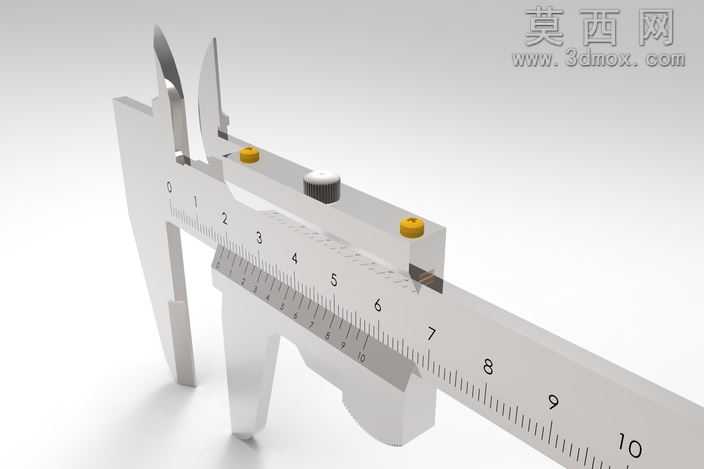

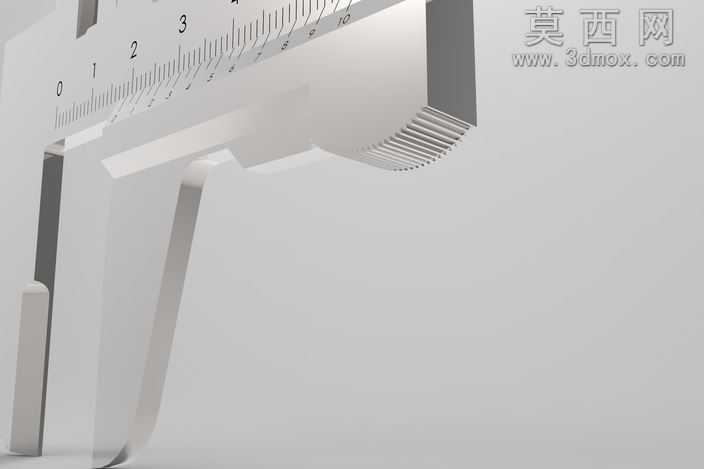

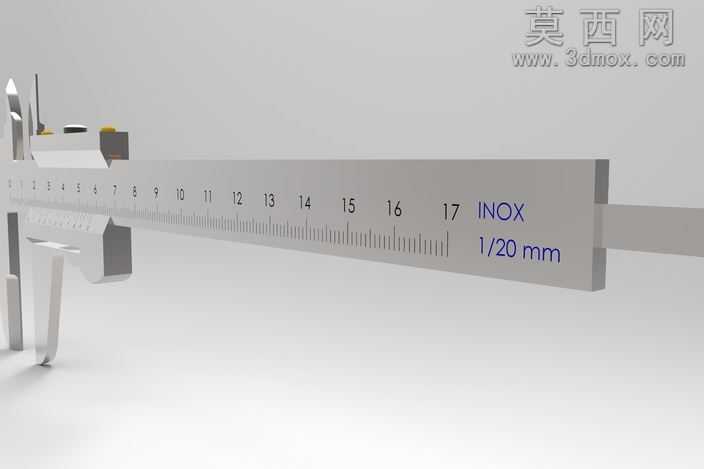

本作品为高精度游标卡尺的三维建模成果，建模过程严格遵循真实游标卡尺的生产制造标准，完整还原了1/20毫米精度等级游标卡尺的全部结构细节。建模初期先梳理游标卡尺的功能结构逻辑，将整体拆分为主尺、游标尺、内测量爪、外测量爪、深度尺、锁紧螺钉、调节滚轮这几个核心功能模块，逐一进行尺寸校准与结构搭建，确保各部件的装配关系完全符合实物的运动逻辑，比如游标尺与主尺的滑动配合间隙、锁紧螺钉的压紧固定结构、深度尺与主尺的联动关系都经过反复调整，保证模型可实现真实卡尺的全部动作模拟。材质渲染阶段针对不同部件的材质特性做了区分处理，主尺与游标尺的尺身部分采用哑光不锈钢材质，调整金属粗糙度参数还原真实量具的磨砂金属质感，避免过度反光影响刻度细节的展示；测量爪的刃口部分做了轻微的高光处理，体现机加工后的刃口平整度；锁紧螺钉与调节滚轮采用工程塑料与金属结合的材质表现，顶部的调节旋钮还原了滚花防滑纹理，通过凹凸贴图模拟真实的防滑触感，固定用的铜质锁紧钉调整了金属色相与反光度，还原黄铜配件的色泽质感。刻度制作是本次建模的核心细节部分，严格按照1/20毫米精度的游标卡尺刻度规范进行排布，主尺刻度每毫米间隔精准对应，游标尺的20格分度对应主尺19毫米的长度，刻度线的粗细、长短、数字标注的字体与位置都完全参照实物校准，数字标识清晰锐利，没有出现模糊或错位的问题，确保从视觉上就能直观体现该卡尺的测量精度等级。结构设计上还原了游标卡尺的多功能测量属性，上方的内测量爪可用于测量内径尺寸，下方的外测量爪可测量外径与长度尺寸，尾部延伸的深度尺可测量孔深与台阶高度，各测量面的平面度、平行度都在建模时做了结构约束，完全符合真实量具的形位公差要求。整体渲染采用柔和的影棚布光，多角度展示卡尺的结构细节，既突出金属材质的质感，也清晰呈现各部件的装配关系与刻度细节，完整展现了这款常用精密测量工具的工业设计美感与结构精度。
