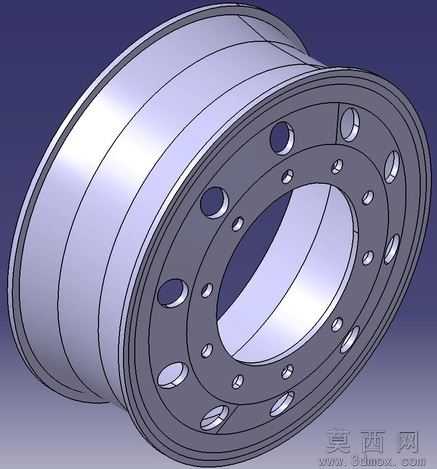

重载商用车Aro8x24多孔式轮毂结构设计

商用车轮毂长期承受交变载荷冲击，轮辐安装孔位的应力集中、轮辋与轮辐焊接处的疲劳开裂，一直是重载工况下的高发故障点。这款8x24规格轮毂的结构设计，完全围绕加工适配的核心逻辑展开，每一处尺寸细节都对应着实际生产中的工艺痛点。轮辐面上大小孔的排布没有采用对称均分的常规布局，大尺寸减重孔沿周向错开螺栓孔的应力传递路径，避免螺栓预紧力与路面冲击载荷在同一截面叠加，小尺寸定位孔的孔径公差严格控制在H7级，既保证车桥轴头装配时的同轴度，又不会因为公差过严提升镗孔工序的加工成本。轮辋部分的多段阶梯圆弧没有做等厚处理，靠近胎圈座的位置壁厚增加1.2mm，对应轮胎充气后胎圈的挤压应力集中区，轮辋中段的壁厚适当减薄，在不降低整体刚度的前提下减少切削余量，降低毛坯铸造后的机加工时长。轮辐与轮辋的连接止口做了1.5°的拔模斜度，适配重力铸造的脱模需求，止口端面预留0.3mm的精车余量，焊接前无需额外打磨即可保证贴合面的平面度，减少焊接变形带来的端面跳动问题。螺栓孔的沉头深度做了差异化设计，对应不同规格轮胎螺栓的头部高度，避免装配时螺栓头突出轮辐表面刮擦制动鼓，沉头孔的倒角采用R2圆弧过渡，而非常见的45°直倒角，能分散螺栓预紧时的局部压应力，减少长期使用后沉头孔边缘的压溃变形。轮辋的气门嘴孔位置特意避开了轮辐减重孔的正对区域，后续安装气门嘴时无需额外加装延长杆，充气操作的可达性更好，也避免行驶中飞溅的碎石直接击打气门嘴造成漏气。整个轮毂的加工基准统一以轴头安装孔为核心，一次装夹即可完成轮辋外圆、胎圈座、端面的全部车削工序，减少多次装夹带来的形位公差累积，成品的动平衡初始不平衡量能控制在50g·cm以内，大幅减少后续动平衡校正时的配重块添加量。
