轻量化高强度机械连接支架结构设计

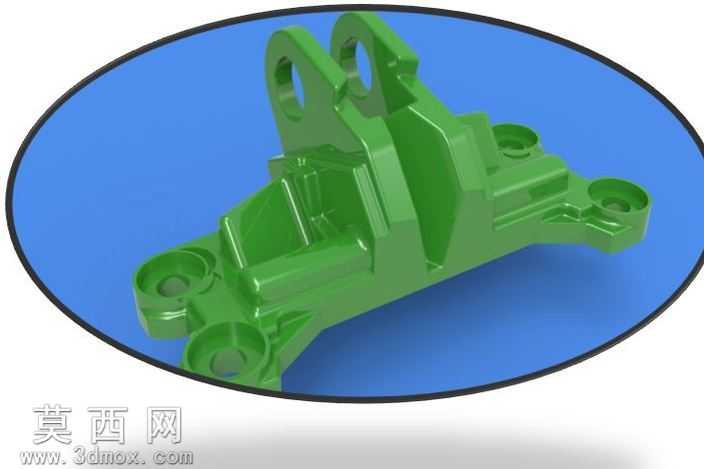

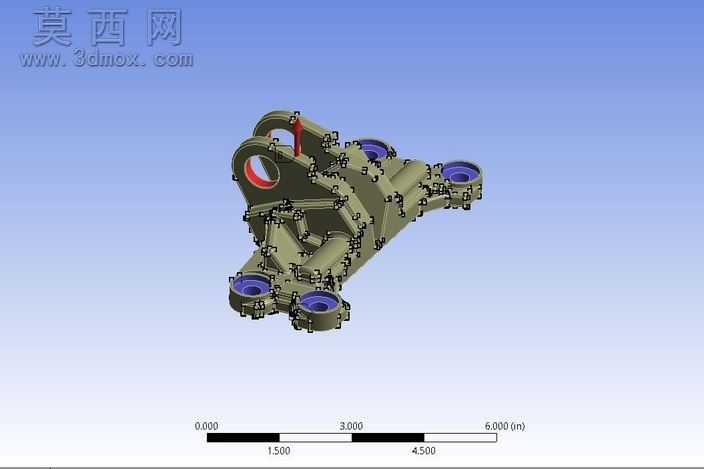

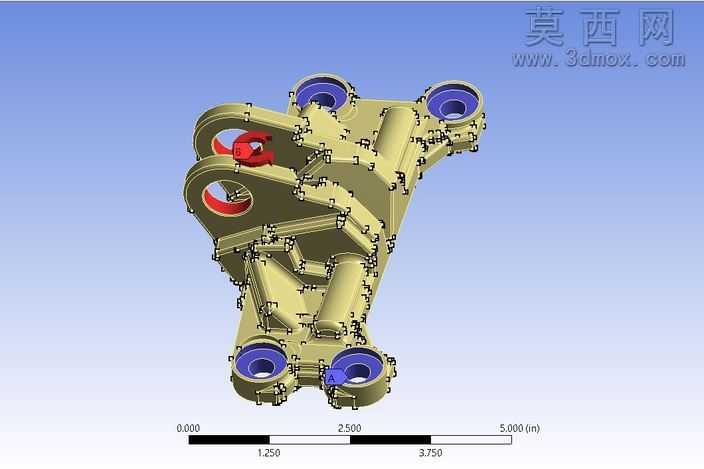

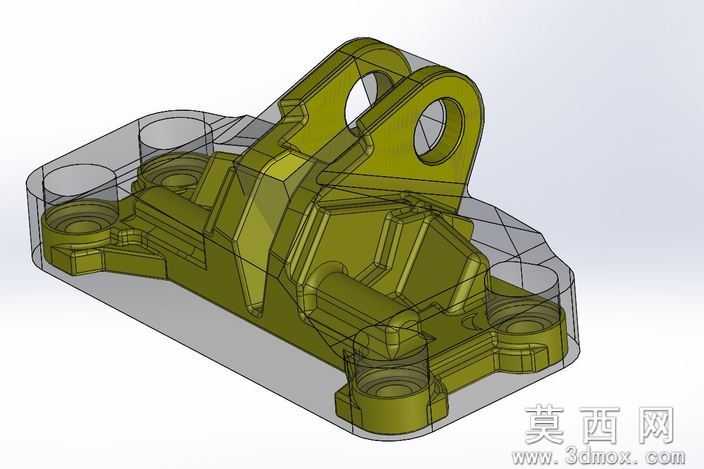

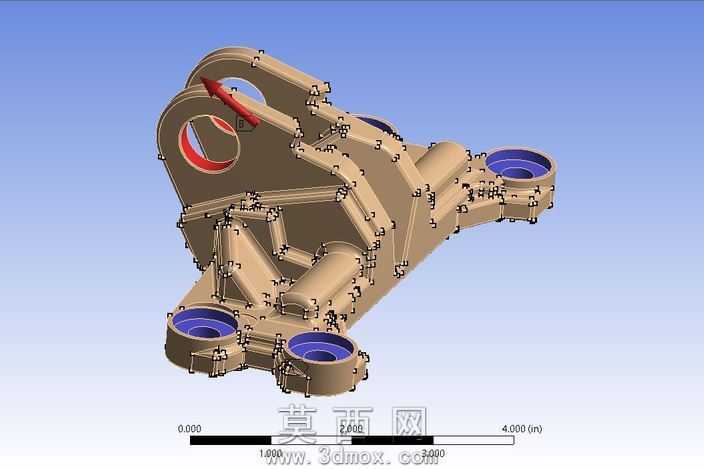

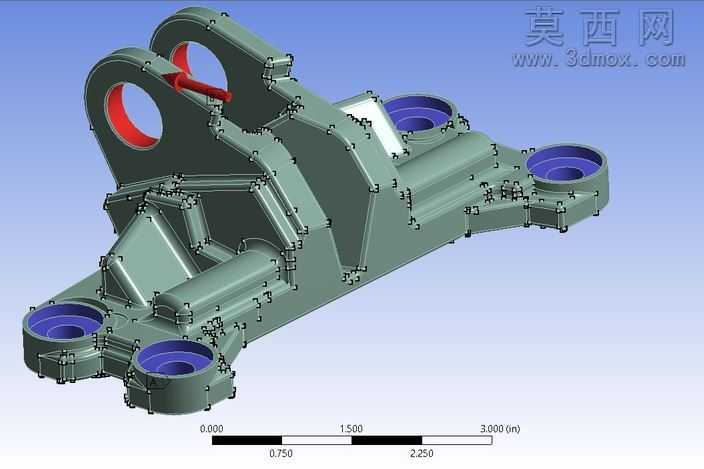

重载工况下的连接支架常陷入强度冗余带来的自重超标困境，多余的壁厚不仅抬升材料成本，更会给配套运动部件带来额外惯量负担，长期往复载荷下反而容易诱发连接位疲劳开裂。这款支架的结构调整完全围绕壁厚分布的合理性展开，没有盲目做全域减薄，而是先锚定所有受力传递路径——上部两个铰接耳孔是核心载荷输入点，下部四个安装孔位是载荷分散到基座的输出端，力流经过的转角、筋位区域保留足够壁厚，非受力的空腔区域做渐进式挖空，挖空边缘全部做圆弧过渡，避免直角带来的应力集中。

铰接耳孔的同轴度公差是这类零件最容易出问题的环节，两个耳片的间距如果偏差过大，装配时销轴会强行别劲，短时间运转就会磨坏衬套。设计时特意将两个耳片的内侧连接筋做成一体化结构，不是后期拼接的独立耳片，从结构根源上减少加工后的形变偏移，耳孔端面预留了0.2mm的修磨余量，方便装配时微调端面平行度，不会因为铸造或注塑的微小形变导致装配卡滞。下部安装位的凸台高度做了差异化设计，对应基座安装面的不同高度差，不需要额外加装调整垫片，就能保证支架安装后整体姿态水平，减少铰接位的侧向附加力。

壁厚过渡区域没有做突兀的台阶变化，全部采用渐变式的斜面衔接，既方便脱模或铣削加工时走刀顺畅，不会出现刀具扎刀的问题，也能让力流在传递过程中平滑扩散，不会在台阶处形成应力断层。之前同类型支架常出现的安装孔周边开裂问题，这次在每个安装孔周围都加了放射状的浅筋，筋的高度不超过凸台平面，不会影响安装面的贴合度，却能把螺栓预紧力均匀分散到周边的基体上，避免螺栓拧紧时局部应力过大把孔位撑裂。

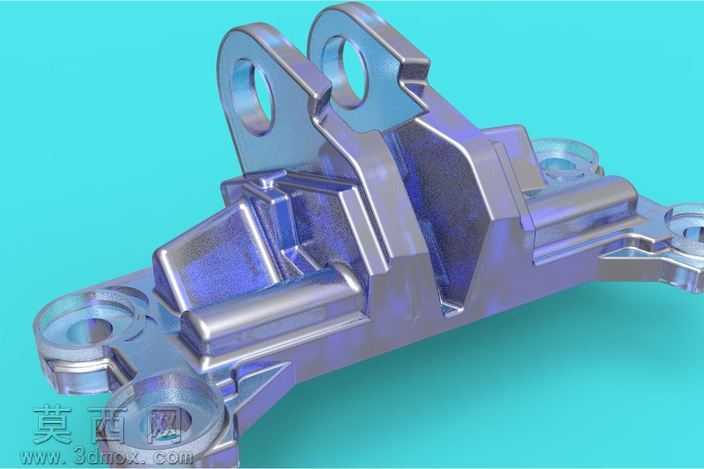

支架外侧的轮廓没有做多余的装饰性曲面，所有曲面都是顺着力流方向生成，加工时可以用三轴机床一次走刀完成大部分外轮廓加工，不需要多次翻面装夹，减少装夹带来的形位公差误差。铰接耳孔的内侧做了微小的倒角，既可以去除加工毛刺，也能在销轴装入时起到导向作用，不会因为孔口的微小飞边导致销轴卡滞，装配效率能提升近三成。针对往复摆动的工况，耳孔内壁的粗糙度要求控制在Ra1.6以内，和衬套配合时能减少摩擦损耗，延长衬套的更换周期，日常维护时只需要更换衬套，不需要整体更换支架，降低后期运维成本。

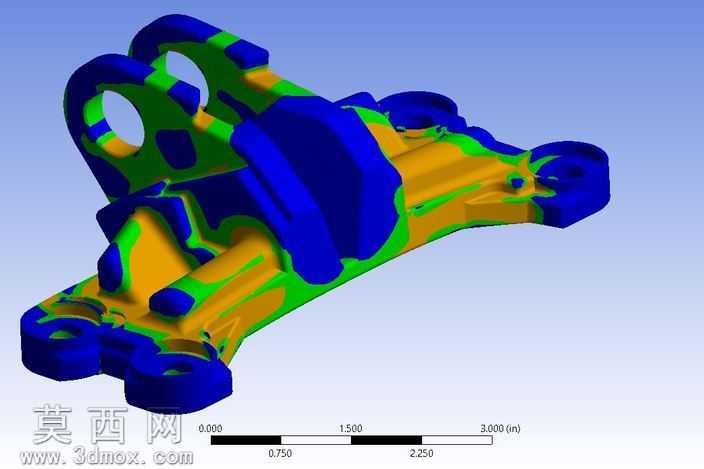

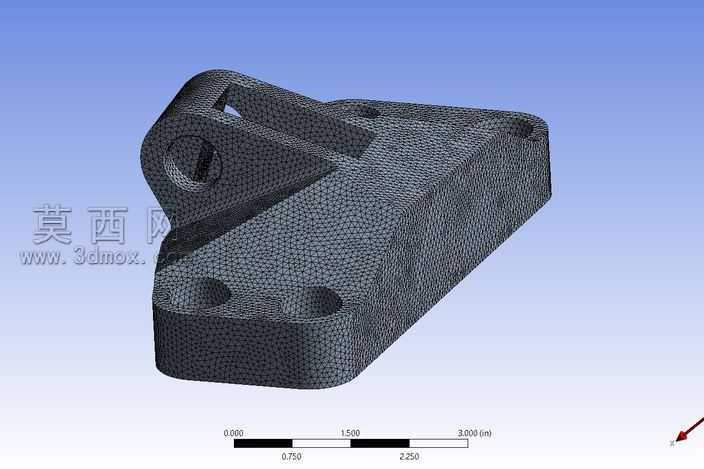

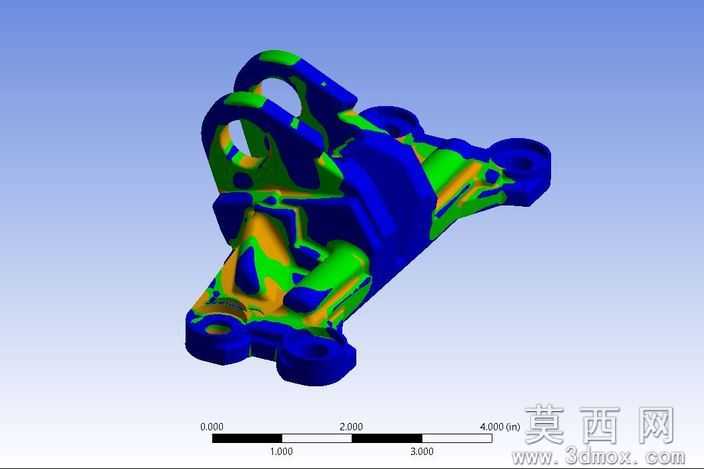

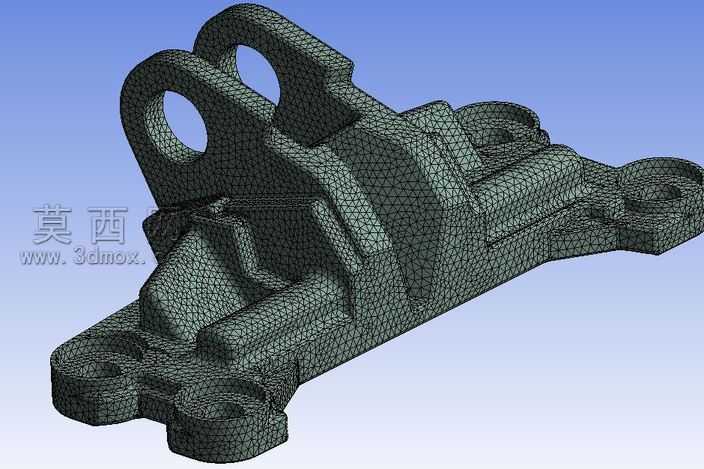

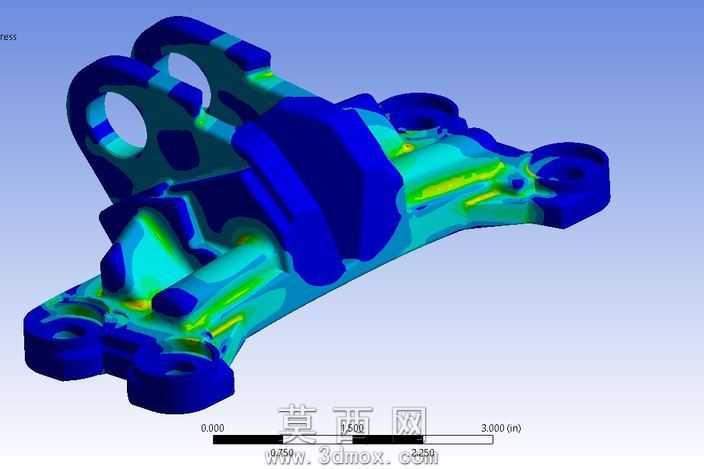

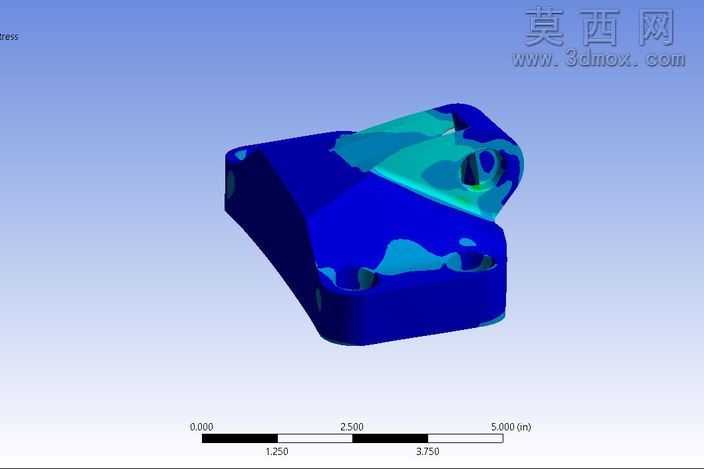

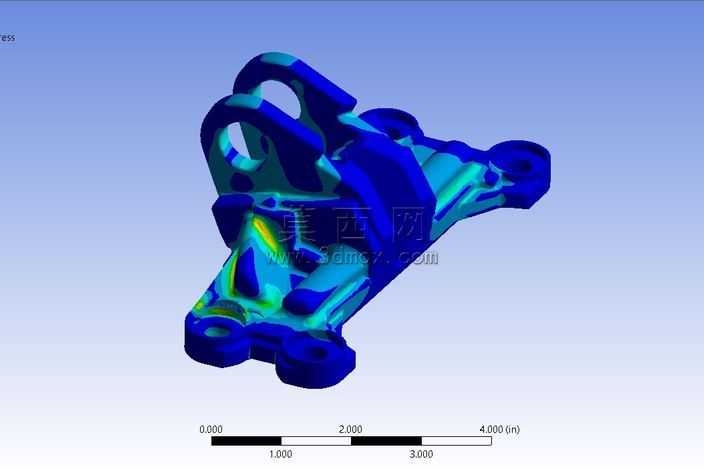

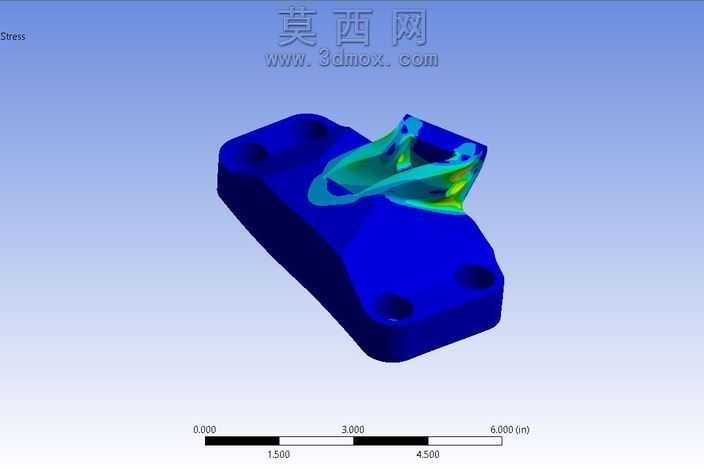

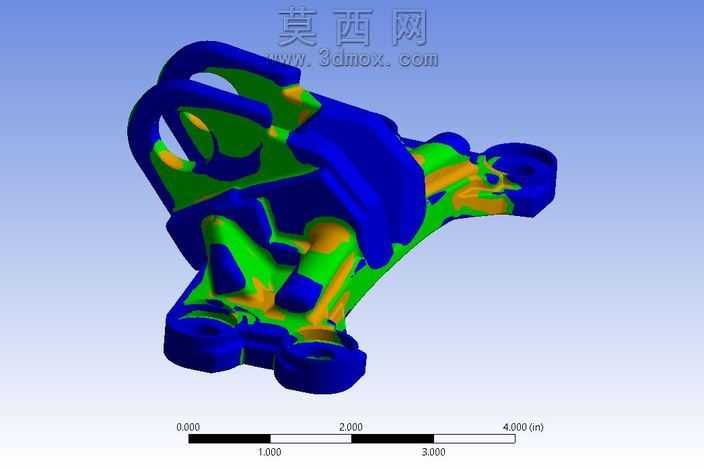

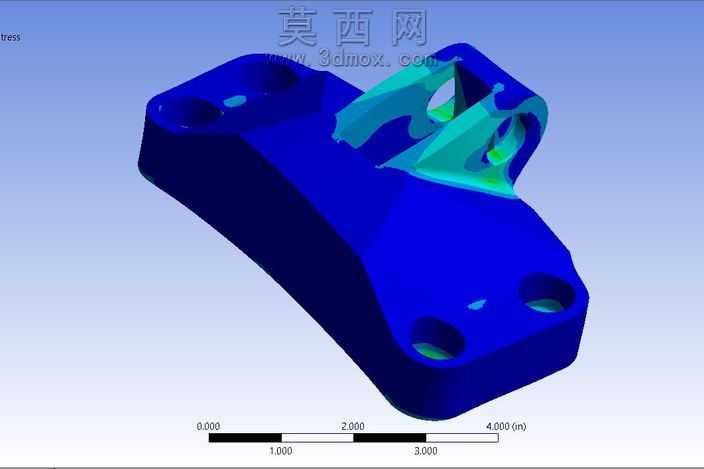

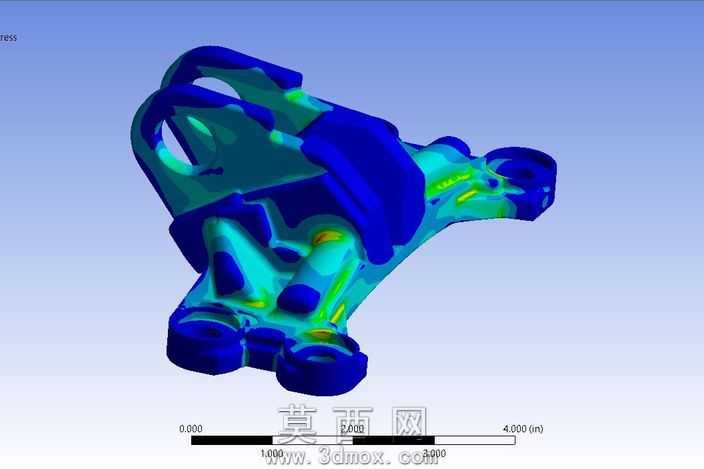

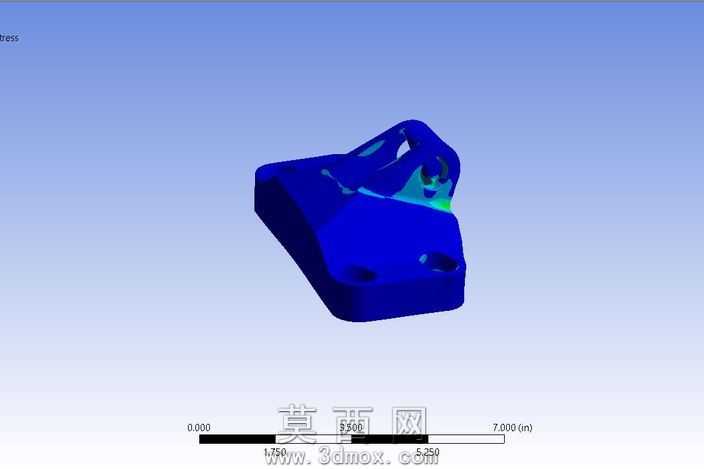

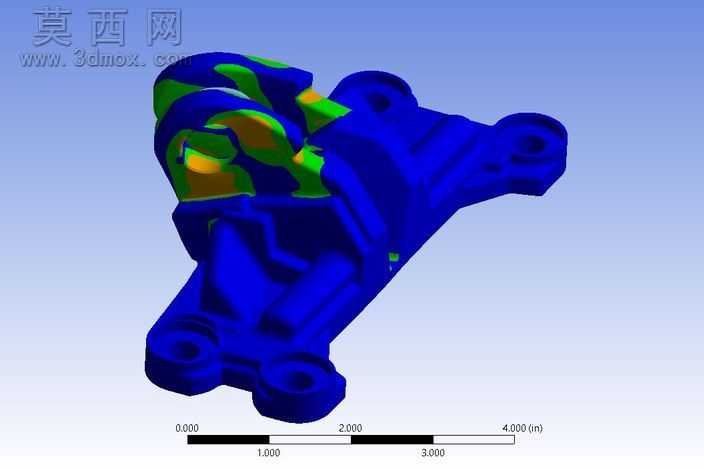

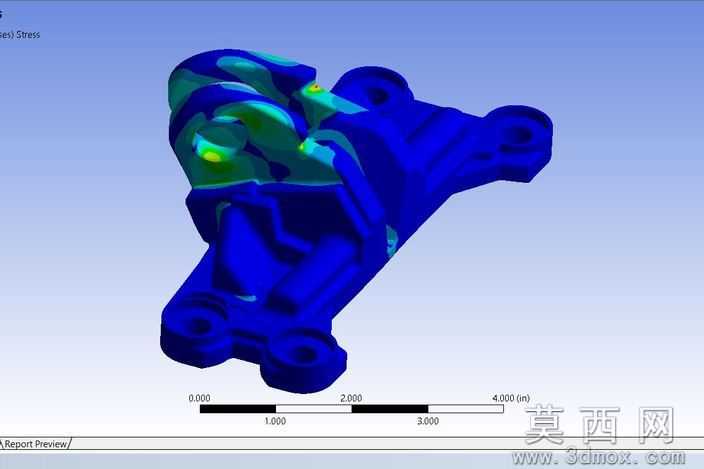

整个结构的重量比同载荷等级的传统支架降低近三成，应力仿真结果显示最大应力值远低于材料屈服极限，安全系数留足了工况波动的冗余，既不会因为过度减重留下断裂风险，也不会因为冗余设计带来不必要的成本浪费，完全适配中重载往复运动的连接场景。
