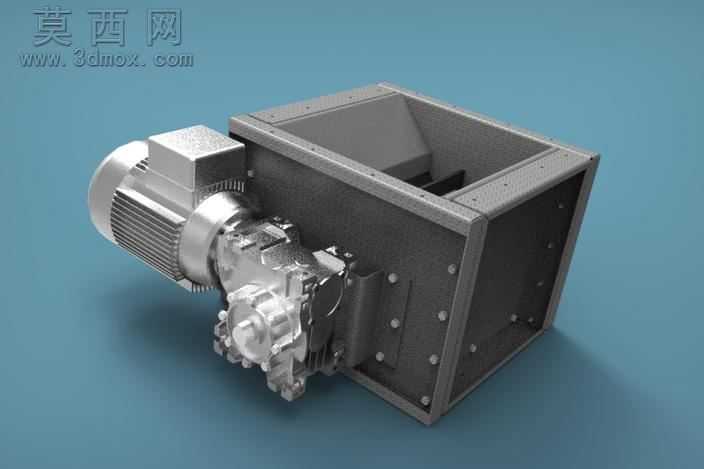

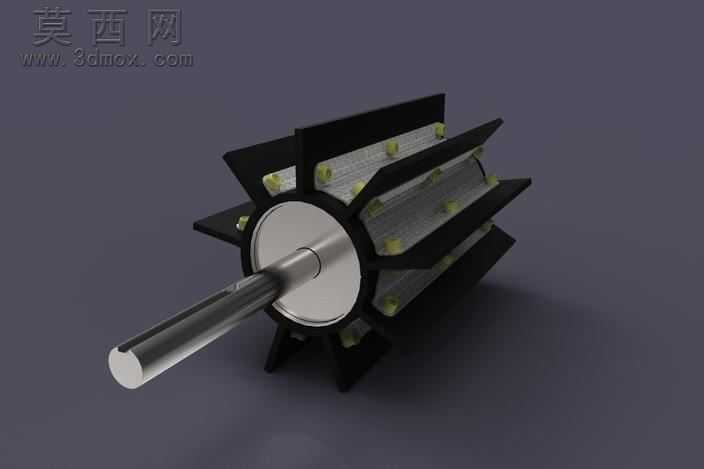

带减速驱动模块的工业粉碎腔体结构

常规粉碎设备在粗碎工况下最容易出现的失效点，集中在驱动端与腔体的连接法兰位置——硬启动瞬间的扭矩冲击会顺着电机轴直接传递到腔体侧壁，薄钢板焊接的腔体很容易在焊缝位置出现应力开裂，维修时需要整段割开重新焊接，停机成本极高。这套结构在做加工适配设计时，特意把驱动侧的安装座做成了整体铸钢件，和钢板折弯的腔体侧壁用沉头铆钉做多点位压合连接，没有采用满焊工艺，铆钉孔在加工时预留了0.02mm的过盈量，压装后既能传递大扭矩，又能通过铆钉的微小形变吸收启动瞬间的冲击载荷，避免应力集中在焊缝位置。腔体的进料口做了外翻边的折边处理，折边半径控制在板厚的1.5倍，折弯时不会出现板材开裂的问题，外翻边的平面上预留了密封垫安装槽，和上盖连接时不用额外打密封胶，靠橡胶垫的压缩量就能实现粉尘密封，加工时只需要一次折弯成型，不用额外焊接法兰圈，减少了焊接变形带来的平面度误差。驱动端的减速模块和电机的连接位做了止口定位设计，止口的配合公差选了H7/h6的间隙配合，装配时不用反复敲正，靠止口就能保证电机轴和减速箱输入轴的同轴度，避免轴承受偏载出现早期磨损。腔体内侧的衬板安装位做了沉头孔设计，沉头孔的深度比衬板固定螺栓的头厚多留了0.5mm，螺栓拧紧后不会突出衬板表面，不会被进入腔体的物料反复冲刷磨损螺栓头，更换衬板时也不会因为螺栓头被磨平出现拆卸困难的问题。腔体的各个拼接板件在落料时就做了倒角处理，拼接时不用额外打磨焊道，拼接缝隙控制在0.1mm以内，焊接时采用段焊工艺，每段焊缝长度控制在30mm，间隔50mm，既能保证腔体的结构强度，又能减少连续焊接带来的热变形，焊后不用做整体退火处理就能满足平面度要求。驱动侧的轴承座和铸钢安装座做成了一体化结构，不用额外加工连接孔，减少了装配时的累计误差，轴承座的内侧预留了油封安装槽，油封选用双唇口结构，既能阻挡腔体内的粉尘进入轴承，又能防止轴承润滑脂泄漏进入腔体污染物料。腔体底部的安装脚做了长圆孔设计，安装时可以根据现场的机架安装孔位微调位置，不用重新扩孔，长圆孔的边缘做了翻边处理，提升了安装脚的结构强度，锁紧螺栓时不会出现安装脚变形的问题。
