汽车生产线空中悬挂输送机构

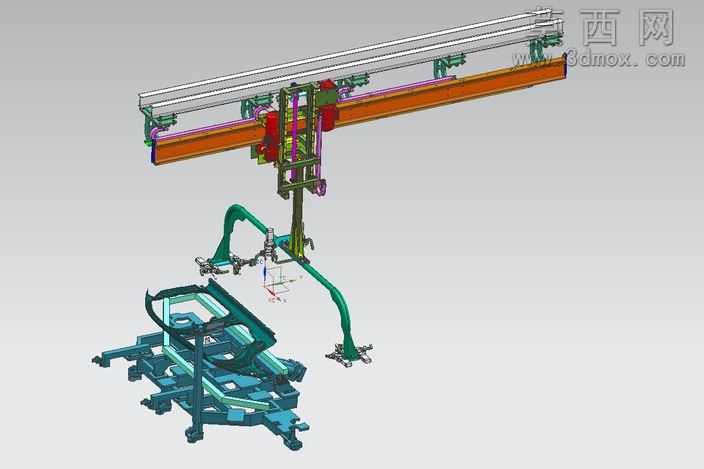

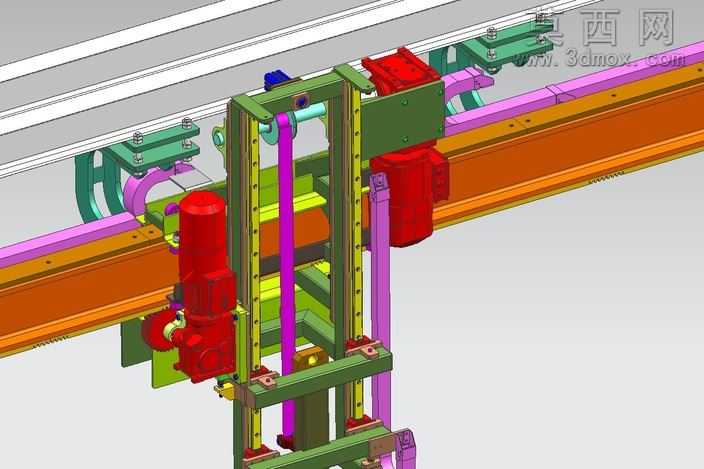

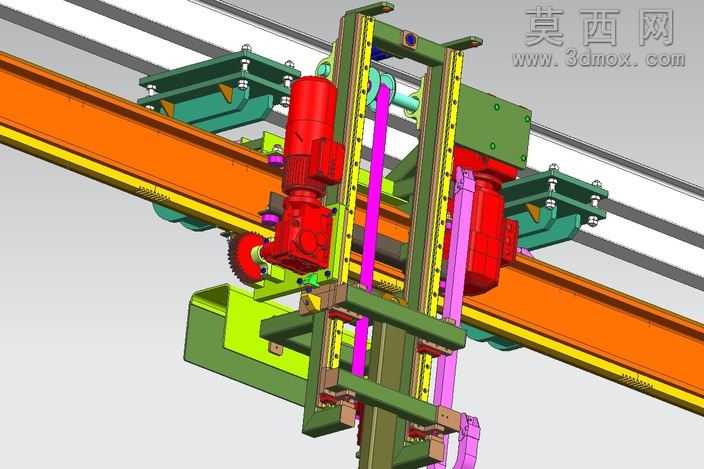

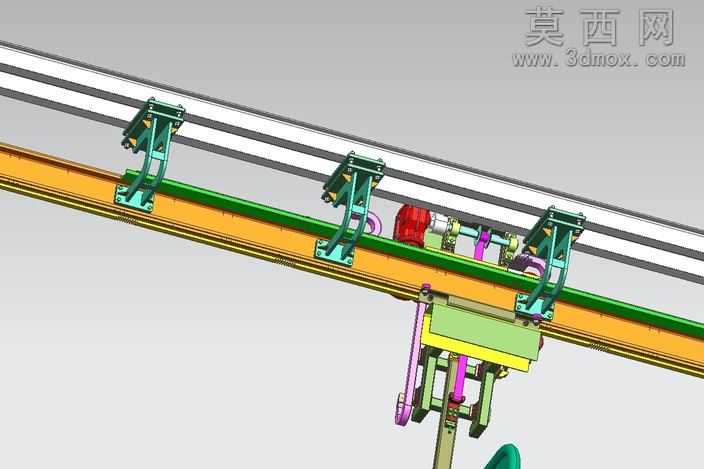

本模型为汽车生产线配套的空中悬挂输送机构，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计规范，对每一处装配结构都做了完整的干涉检查，确保各运动部件在运行行程内无碰撞、无卡滞。模型渲染阶段针对不同零部件做了差异化材质赋予：行走轨道采用橙色哑光金属材质模拟工业喷涂型钢表面，机架结构件采用军绿色哑光漆面材质还原设备出厂涂装效果，驱动单元的减速电机采用亮红色烤漆材质区分动力模块，传动丝杠、导向轴等运动部件采用亮面金属材质体现加工精度，管线、防护部件采用半透明紫、亮黄等亮色材质做功能分区，整体渲染层次分明，各部件辨识度高。结构设计上，该机构采用双梁悬挂行走架构，上部通过带缓冲垫的安装座固定于厂房屋架轨道，搭载双驱动减速电机配合齿轮齿条传动实现沿轨道的长距离平稳行走，中部设置双立柱导向架配合直线导轨实现垂直方向的升降动作，下部设置可适配汽车工装吊具的连接接口，可根据生产节拍调整行走速度与升降行程，满足汽车焊装、涂装、总装等不同工序的工件转运需求。设计思路围绕汽车生产线高节拍、高可靠性的使用要求展开，传动部位均设计有密封防护结构避免车间粉尘侵入，驱动模块采用对称双驱布局避免偏载卡顿，导向部位设置可调间隙的滑块结构，方便后期维护调试，整体结构紧凑，占用厂房地面空间小，可充分利用车间上部空间完成工件跨工序转运，适配多车型混线生产的柔性输送需求，模型完整还原了设备的装配关系与运动逻辑，可直接用于生产线布局仿真、设备结构教学、方案展示等场景。
