商用挤压铝型材截面组合三维设计

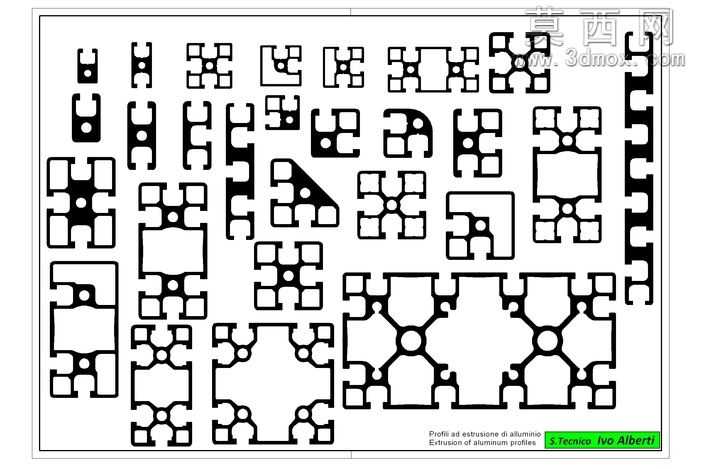

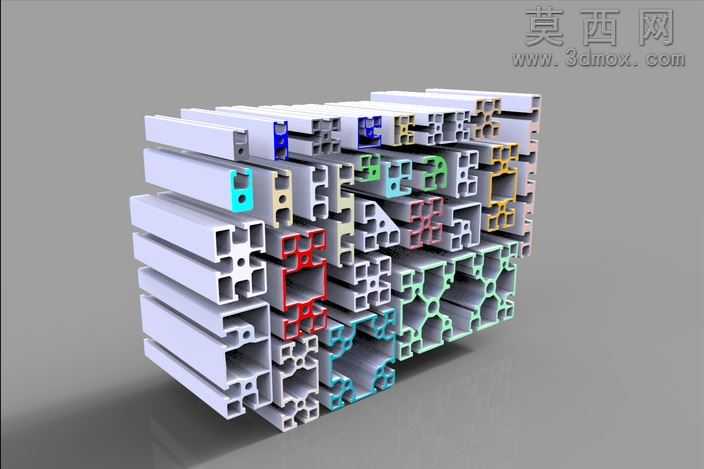

本作品为商用挤压铝型材的截面组合三维建模成果，建模阶段基于市面流通的常规工业铝型材截面标准，在三维软件中逐一绘制每款型材的截面轮廓草图，严格把控各型腔壁厚、安装槽位尺寸、连接孔位的公差精度，确保每款单型材的截面参数符合实际量产挤压工艺的成型要求。完成单型材截面草图绘制后，通过拉伸特征生成等长的型材基体，针对不同槽型的安装卡位、型腔加强筋结构，采用切除、凸台拉伸等特征完成细节建模，还原每款铝型材的真实结构形态。材质与渲染阶段，为模型赋予哑光银白铝合金材质，调整材质的金属度、粗糙度参数还原工业铝型材阳极氧化后的表面质感，同时为不同系列的型材型腔区域赋予差异化的彩色标识材质，既区分不同规格的型材品类，也让整体组合展示的视觉层次更清晰，渲染时采用柔和的影棚布光，避免金属表面出现过强反光遮挡截面结构细节，清晰呈现每款型材的内部型腔、槽口结构。结构设计上，本次模型整合了市面上最常见的多款工业挤压铝型材截面，涵盖不同槽宽、不同型腔结构、不同承重等级的型材品类，所有型材按类别规整堆叠排布，直观展示不同规格铝型材的截面差异，可作为铝型材选型参考、框架设计方案演示的三维素材。设计思路围绕商用铝型材的实际应用场景展开，摒弃冗余的装饰性结构，完全还原工业铝型材的实用结构特征，每一处槽位、型腔、加强筋的设计都对应实际装配使用的功能需求，比如T型槽用于安装紧固件、中空型腔用于减重同时兼顾结构强度、侧边卡位用于型材间的拼接组合，确保模型的结构还原度满足工业设计参考、装配演示的使用要求，建模过程中对各型材的衔接边角做了倒角处理，还原真实挤压型材的工艺圆角特征，避免尖锐边角不符合实际生产工艺的问题，整体模型结构规整，细节还原度高，可直接用于铝型材相关的方案展示、选型参考、教学演示等场景。
