铁路列车轮对带短轨段三维结构设计

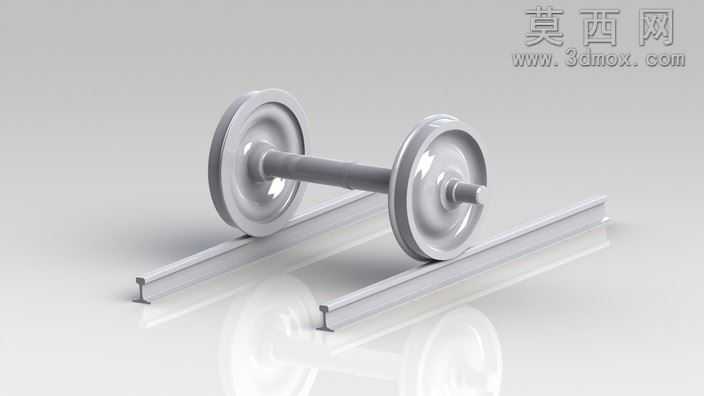

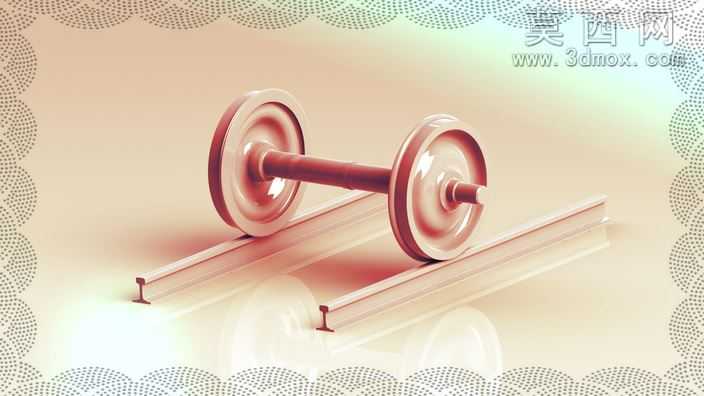

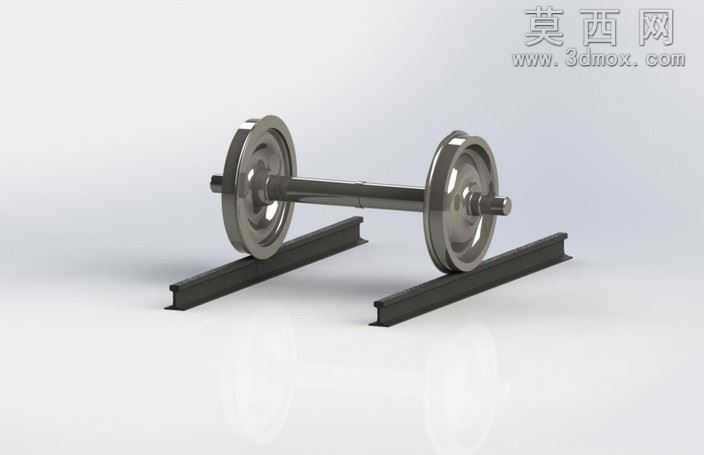

本作品为铁路走行系统核心轮对搭配短段钢轨的三维建模设计，整体建模过程严格遵循铁路轮对的实际工程尺寸比例，在SolidWorks软件中完成全参数化建模搭建。建模初期首先梳理轮对的结构组成，分别完成左右两个辗钢车轮、中间连接车轴、轴端定位结构的独立零件建模，车轮部分精准还原了轮缘、踏面的标准廓形，踏面的锥度、轮缘的高度与厚度均参考铁路车辆轮对的通用设计规范，车轴部分还原了轴颈、轮座、轴身的阶梯轴结构，各轴段的直径过渡圆角、装配定位面都做了精准的特征刻画，保证车轮与车轴的过盈装配关系符合实际工程逻辑。后续搭配的短段钢轨模型，还原了轨头、轨腰、轨底的标准断面结构，轨头的顶面弧度与车轮踏面的接触关系做了对应匹配，能够直观展示轮轨接触的配合状态。材质渲染阶段，车轮与车轴部分赋予高反光的金属钢材材质，调整材质的粗糙度、反射率参数，还原辗钢车轮经过机加工后的金属光泽与表面质感，钢轨部分赋予略带氧化质感的深色钢材材质，区分轮对与钢轨的材质视觉差异，场景搭配浅灰色素面背景，搭配柔和的环境光与定向补光，突出金属部件的结构轮廓与光影层次，避免多余元素干扰结构展示。设计过程中重点考量轮对的装配逻辑，确保车轮与车轴的同轴度、轮对内侧距符合标准要求，各零件之间的装配约束完全按照实际过盈配合、定位装配的关系设置，可直接用于轮轨配合原理演示、轨道交通走行部结构教学等场景，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的打开与编辑需求，能够满足结构拆解、运动仿真、3D打印等不同用途的使用要求，整体模型结构完整无缺失特征，曲面过渡顺滑无破面，各零件的几何特征清晰可辨，精准还原了铁路轮对与钢轨配合的真实结构形态。
